Зубна щітка

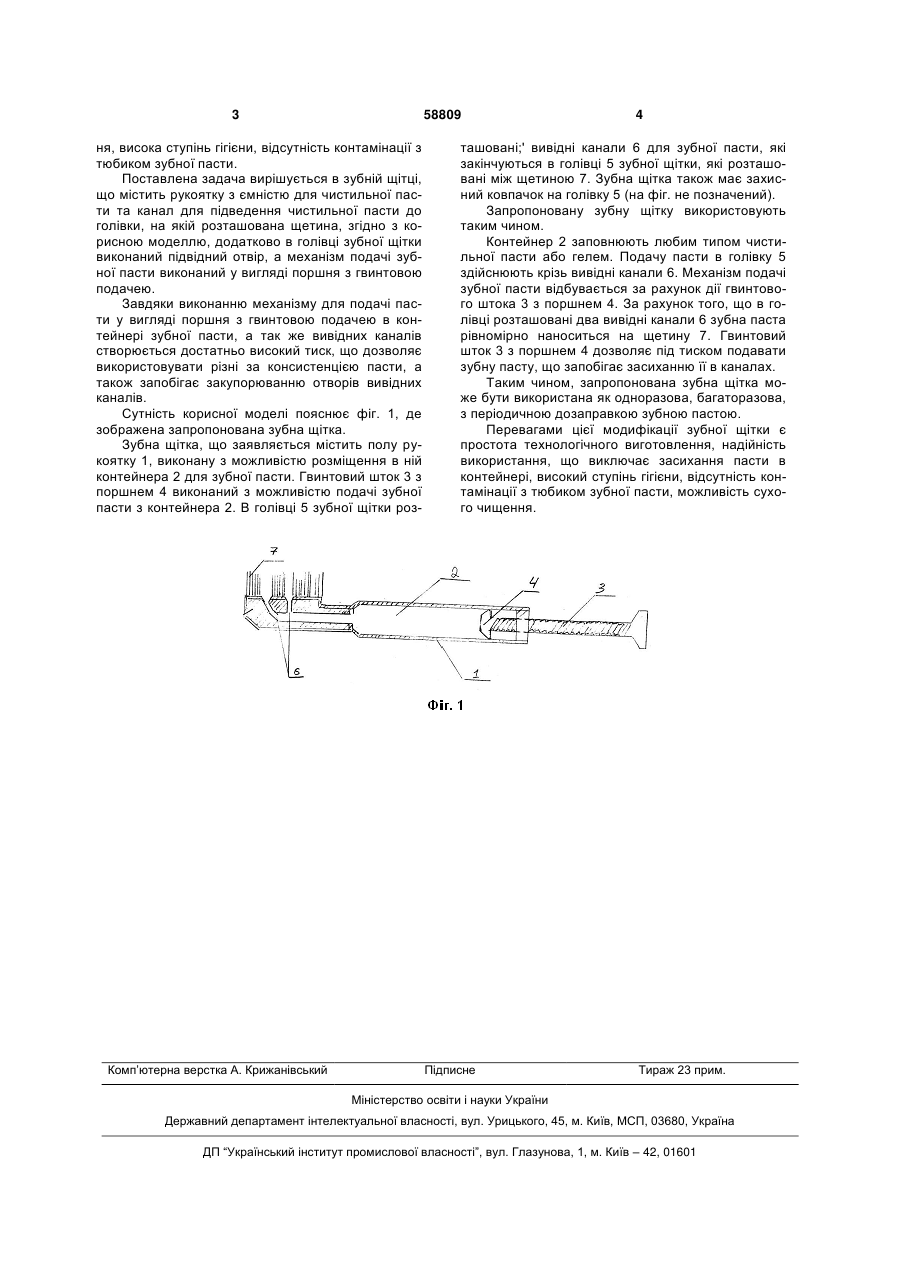

Зубна щітка, що містить рукоятку з ємністю для чистильної пасти та канал для підведення чистильної пасти до головки, на якій розташована щетина, яка відрізняється тим, що додатково в головці зубної щітки виконаний підвідний отвір, а механізм подачі зубної пасти виконаний у вигляді поршня з гвинтовою подачею. (19) (21) u201011760 (22) 04.10.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) РАСПОПОВ ЮРІЙ СТАНІСЛАВОВИЧ, ЄМЕЛЬЯНОВ ВАДИМ ВАСИЛЬОВИЧ (73) РАСПОПОВ ЮРІЙ СТАНІСЛАВОВИЧ, ЄМЕЛЬЯНОВ ВАДИМ ВАСИЛЬОВИЧ 3 58809 ня, висока ступінь гігієни, відсутність контамінації з тюбиком зубної пасти. Поставлена задача вирішується в зубній щітці, що містить рукоятку з ємністю для чистильної пасти та канал для підведення чистильної пасти до голівки, на якій розташована щетина, згідно з корисною моделлю, додатково в голівці зубної щітки виконаний підвідний отвір, а механізм подачі зубної пасти виконаний у вигляді поршня з гвинтовою подачею. Завдяки виконанню механізму для подачі пасти у вигляді поршня з гвинтовою подачею в контейнері зубної пасти, а так же вивідних каналів створюється достатньо високий тиск, що дозволяє використовувати різні за консистенцією пасти, а також запобігає закупорюванню отворів вивідних каналів. Сутність корисної моделі пояснює фіг. 1, де зображена запропонована зубна щітка. Зубна щітка, що заявляється містить полу рукоятку 1, виконану з можливістю розміщення в ній контейнера 2 для зубної пасти. Гвинтовий шток 3 з поршнем 4 виконаний з можливістю подачі зубної пасти з контейнера 2. В голівці 5 зубної щітки роз Комп’ютерна верстка А. Крижанівський 4 ташовані;' вивідні канали 6 для зубної пасти, які закінчуються в голівці 5 зубної щітки, які розташовані між щетиною 7. Зубна щітка також має захисний ковпачок на голівку 5 (на фіг. не позначений). Запропоновану зубну щітку використовують таким чином. Контейнер 2 заповнюють любим типом чистильної пасти або гелем. Подачу пасти в голівку 5 здійснюють крізь вивідні канали 6. Механізм подачі зубної пасти відбувається за рахунок дії гвинтового штока 3 з поршнем 4. За рахунок того, що в голівці розташовані два вивідні канали 6 зубна паста рівномірно наноситься на щетину 7. Гвинтовий шток 3 з поршнем 4 дозволяє під тиском подавати зубну пасту, що запобігає засиханню її в каналах. Таким чином, запропонована зубна щітка може бути використана як одноразова, багаторазова, з періодичною дозаправкою зубною пастою. Перевагами цієї модифікації зубної щітки є простота технологічного виготовлення, надійність використання, що виключає засихання пасти в контейнері, високий ступінь гігієни, відсутність контамінації з тюбиком зубної пасти, можливість сухого чищення. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
