Розподільник зерна для циліндричних бункерів активного вентилювання

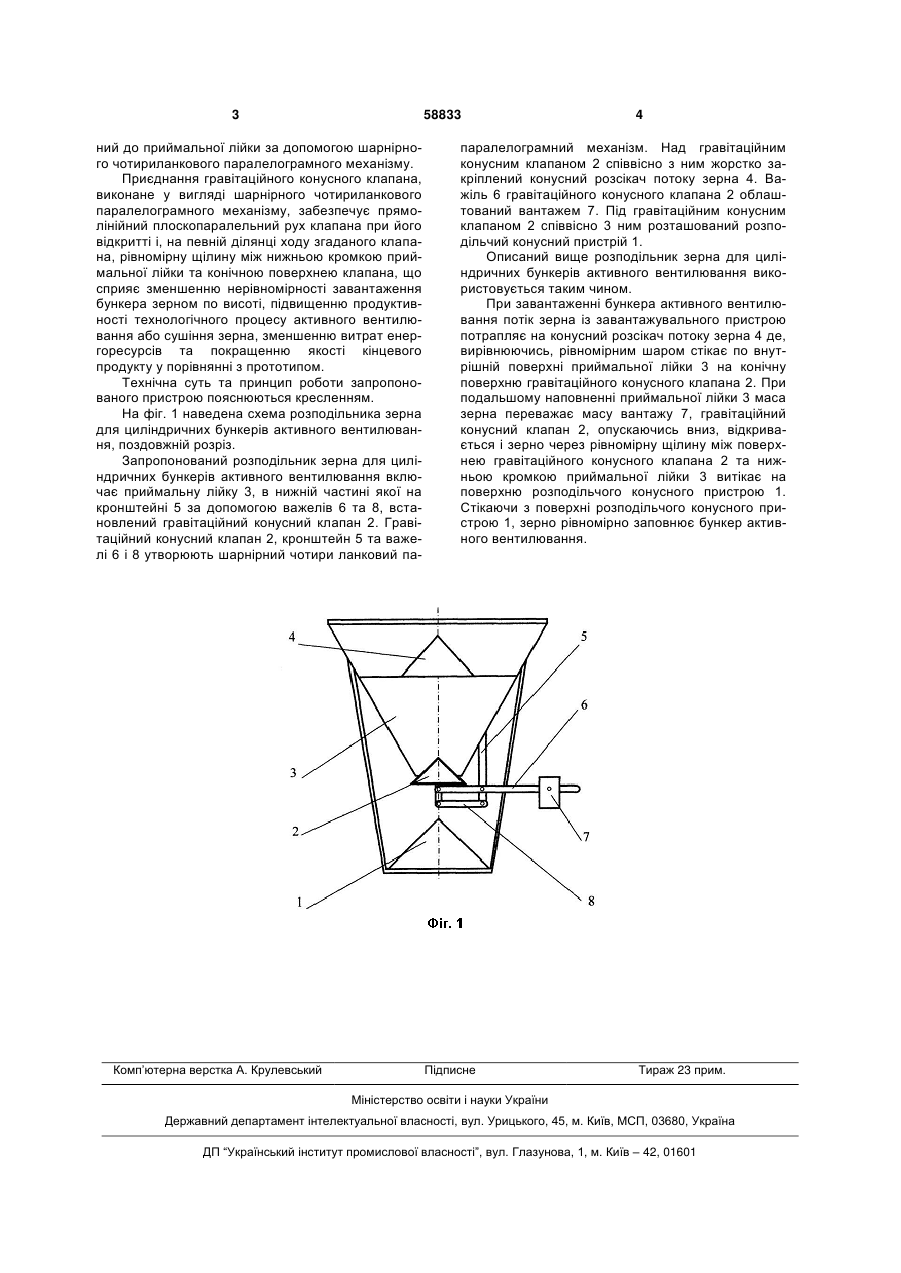

Розподільник зерна для циліндричних бунке 3 58833 ний до приймальної лійки за допомогою шарнірного чотириланкового паралелограмного механізму. Приєднання гравітаційного конусного клапана, виконане у вигляді шарнірного чотириланкового паралелограмного механізму, забезпечує прямолінійний плоскопаралельний рух клапана при його відкритті і, на певній ділянці ходу згаданого клапана, рівномірну щілину між нижньою кромкою приймальної лійки та конічною поверхнею клапана, що сприяє зменшенню нерівномірності завантаження бункера зерном по висоті, підвищенню продуктивності технологічного процесу активного вентилювання або сушіння зерна, зменшенню витрат енергоресурсів та покращенню якості кінцевого продукту у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема розподільника зерна для циліндричних бункерів активного вентилювання, поздовжній розріз. Запропонований розподільник зерна для циліндричних бункерів активного вентилювання включає приймальну лійку 3, в нижній частині якої на кронштейні 5 за допомогою важелів 6 та 8, встановлений гравітаційний конусний клапан 2. Гравітаційний конусний клапан 2, кронштейн 5 та важелі 6 і 8 утворюють шарнірний чотири ланковий па Комп’ютерна верстка А. Крулевський 4 паралелограмний механізм. Над гравітаційним конусним клапаном 2 співвісно з ним жорстко закріплений конусний розсікач потоку зерна 4. Важіль 6 гравітаційного конусного клапана 2 облаштований вантажем 7. Під гравітаційним конусним клапаном 2 співвісно 3 ним розташований розподільчий конусний пристрій 1. Описаний вище розподільник зерна для циліндричних бункерів активного вентилювання використовується таким чином. При завантаженні бункера активного вентилювання потік зерна із завантажувального пристрою потрапляє на конусний розсікач потоку зерна 4 де, вирівнюючись, рівномірним шаром стікає по внутрішній поверхні приймальної лійки 3 на конічну поверхню гравітаційного конусного клапана 2. При подальшому наповненні приймальної лійки 3 маса зерна переважає масу вантажу 7, гравітаційний конусний клапан 2, опускаючись вниз, відкривається і зерно через рівномірну щілину між поверхнею гравітаційного конусного клапана 2 та нижньою кромкою приймальної лійки 3 витікає на поверхню розподільчого конусного пристрою 1. Стікаючи з поверхні розподільчого конусного пристрою 1, зерно рівномірно заповнює бункер активного вентилювання. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
