Пристрій для вентилювання зерна

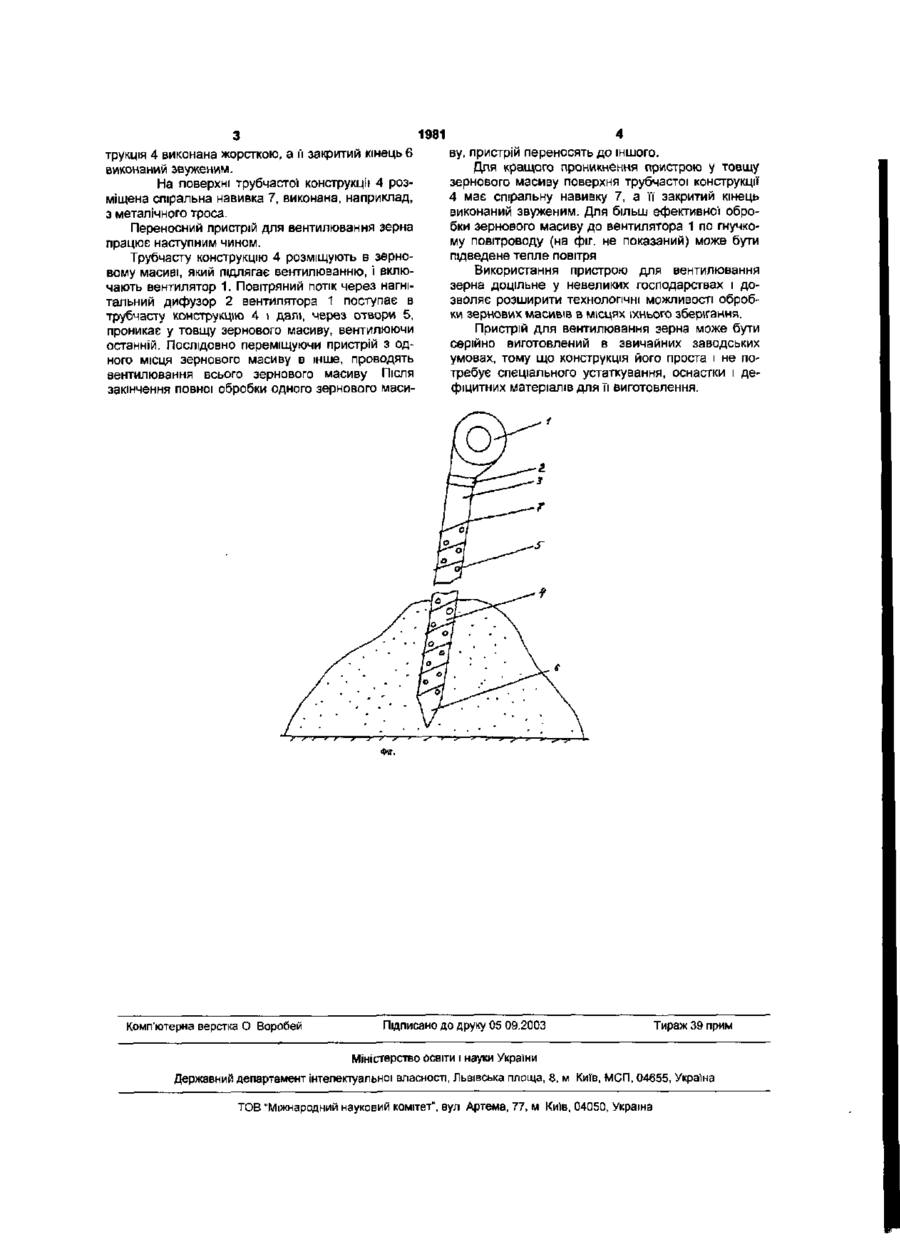

1. Пристрій для вентилювання зерна, що має трубчасту конструкцію з отворами, відкритий кінець якої з'єднаний з нагнітальним дифузором вентилятора, який відрізняється тим, що трубчаста конструкція виконана жорсткою, а її закритий кінець виконаний звуженим 2. Пристрій за п.1, який відрізняється тим, що трубчаста конструкція виконана у вигляді перфорованої труби 3. Пристрій за п 1, який відрізняється тим, що трубчаста конструкція виконана у вигляді обтягнутого сіткою каркаса 4. Пристрій за п 1, який відрізняється тим, що трубчаста конструкція виконана комбінованою: одна частина - у вигляді перфорованої труби, а друга - у вигляді обтягнутого сіткою каркаса 5. Пристрій за пп.1-4, який відрізняється тим, що трубчаста конструкція має спіральну навивку, виконану, наприклад, з металевого троса. Корисна модель відноситься до галузі сільського господарства, а саме до пристроїв, призначених для вентилювання зерна у зернових масивах на складах, відкритих токах, тощо. Найближчим аналогом є пристрій для досушування сіна у скиртах (Авторское свидетельство СССР №1230537, МПК 5 A01F25/08, бюл №18, 15 05.86), який може бути використаний також і для вентилювання зерна Він включає еластичну трубчасту конструкцію у вигляді надувної камери з 1 отворами, відкритий кінець якої з'єднаний з нагнітальним дифузором вентилятора. Цей пристрій треба розміщати заздалегідь у Завданням, покладеним в основу технічного рішення, що заявляється як корисна модель, є створення більш технологічного переносного пристрою для вентилювання зерна, який можна було 6 використовувати для сушіння зерна в будь-якому МІСЦІ того ж самого зернового масиву, або інших зернових масивів, легко і просто переставляючи його з одного місця на інше Поставлене завдання вирішується тим, що в пристрої для вентилювання зерна, який має трубчасту конструкцію з отворами, відкритий кінець якого з'єднаний з нагнітальним дифузором вентилятора, трубчаста конструкція виконана жорсткою, а й закритий кінець виконаний звуженим Трубчаста конструкція може бути виконана як у вигляді перфорованої труби, так і у вигляді жорсткого, обтягнутого сіткою, каркаса Трубчаста конструкція може бути виконана комбінованою: одна й частина може бути виконана у вигляді перфорованої труби, а друга може бути виконана у вигляді обтягнутого сіткою каркаса Окрім того, трубчаста конструкція може бути доповнена спіральною навивкою, виконаною, наприклад, з металічного троса. Корисна модель пояснюється фіг, на якому показаний загальний вигляд переносного пристрою для вентилювання зерна. Пристрій має вентилятор 1, нагнітальний дифузор 2 якого з'єднаний з відкритим кінцем 3 трубчастої конструкції 4 з отворами 5. Трубчаста конс визначеному МІСЦІ передбачає МОГО зберігання сільськогосподарської продукції, наприклад, зерна, яке насипається на нього. Після висушування зерна трубчасту конструкцію відключають від дифузора вентилятора, вона сплющується і в такому стані \\ витягають з зернового масиву Для транспортування і міжсезонного зберігання еластичну трубчасту конструкцію змотують в компактний рулон. Недоліком відомого пристрою є те, що еластичну трубчасту конструкцію не можна в будь який момент перенести і переставити в інше місце того ж самого зернового масиву, або в інший вже насипаний зерновий масив Для обробки всього зернового матеріалу необхідно використовувати декілька подібних пристроїв за числом місць зберігання продукції. 00 О) 1981 трукція 4 виконана жорсткою, а м закритий кінець 6 виконаний звуженим. На поверхні трубчастої конструкції 4 розміщена спіральна навивка 7, виконана, наприклад, з металічного троса. Переносний пристрій для вентилювання зерна працює наступним чином. Трубчасту конструкцію 4 розміщують в зерновому масиві, який підлягає вентилюванню, і включають вентилятор 1. Повітряний потік через нагнітальний дифузор 2 вентилятора 1 поступає в трубчасту конструкцію 4 і далі, через отвори 5, проникає у товщу зернового масиву, вентилюючи останній. Послідовно переміщуючи пристрій з одного місця зернового масиву в інше, проводять вентилювання всього зернового масиву Після закінчення повної обробки одного зернового маси ву, пристрій переносять до іншого. Для кращого проникнення пристрою у товщу зернового масиву поверхня трубчастої конструкції 4 має спіральну навивку 7, а її закритий кінець виконаний звуженим. Для більш ефективно'! обробки зернового масиву до вентилятора 1 по гнучкому повітроводу (на фіг. не показаний) може бути підведене тепле повітря Використання пристрою для вентилювання зерна доцільне у невеликих господарствах і дозволяє розширити технологічні можливості обробки зернових масивів в місцях їхнього зберігання. Пристрій для вентилювання зерна може бути серійно виготовлений в звичайних заводських умовах, тому що конструкція його проста і не потребує спеціального устаткування, оснастки і дефіцитних матеріалів для її виготовлення. Фіг. Комп'ютерна верстка О Воробей Підписано до друку 05 09.2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
