Ущільнювальний пристрій шийки ротора змішувача пластмас і гумових сумішей

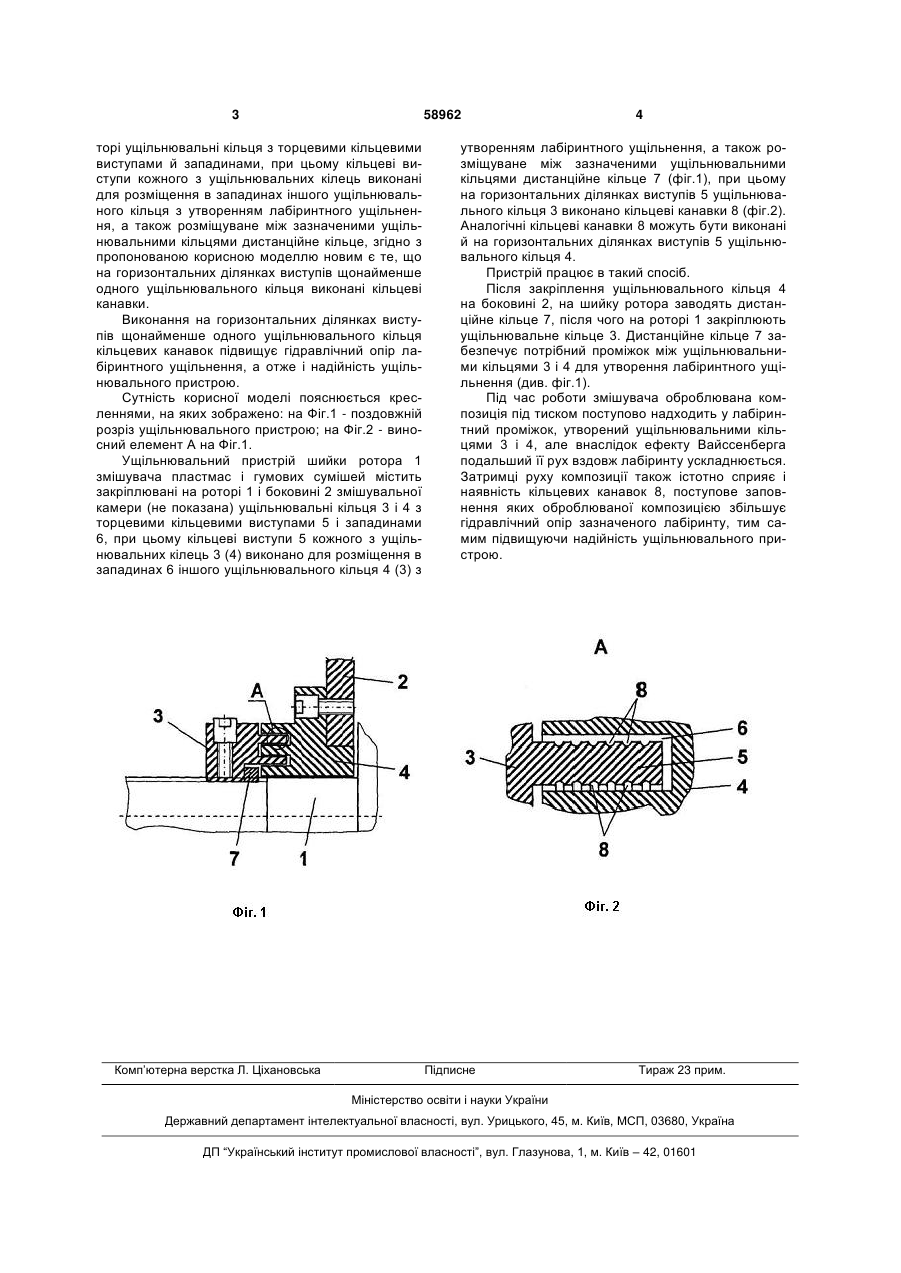

Ущільнювальний пристрій шийки ротора змішувача пластмас і гумових сумішей, що містить закріплювані на боковині змішувальної камери і 3 58962 торі ущільнювальні кільця з торцевими кільцевими виступами й западинами, при цьому кільцеві виступи кожного з ущільнювальних кілець виконані для розміщення в западинах іншого ущільнювального кільця з утворенням лабіринтного ущільнення, а також розміщуване між зазначеними ущільнювальними кільцями дистанційне кільце, згідно з пропонованою корисною моделлю новим є те, що на горизонтальних ділянках виступів щонайменше одного ущільнювального кільця виконані кільцеві канавки. Виконання на горизонтальних ділянках виступів щонайменше одного ущільнювального кільця кільцевих канавок підвищує гідравлічний опір лабіринтного ущільнення, а отже і надійність ущільнювального пристрою. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз ущільнювального пристрою; на Фіг.2 - виносний елемент А на Фіг.1. Ущільнювальний пристрій шийки ротора 1 змішувача пластмас і гумових сумішей містить закріплювані на роторі 1 і боковині 2 змішувальної камери (не показана) ущільнювальні кільця 3 і 4 з торцевими кільцевими виступами 5 і западинами 6, при цьому кільцеві виступи 5 кожного з ущільнювальних кілець 3 (4) виконано для розміщення в западинах 6 іншого ущільнювального кільця 4 (3) з Комп’ютерна верстка Л. Ціхановська 4 утворенням лабіринтного ущільнення, а також розміщуване між зазначеними ущільнювальними кільцями дистанційне кільце 7 (фіг.1), при цьому на горизонтальних ділянках виступів 5 ущільнювального кільця 3 виконано кільцеві канавки 8 (фіг.2). Аналогічні кільцеві канавки 8 можуть бути виконані й на горизонтальних ділянках виступів 5 ущільнювального кільця 4. Пристрій працює в такий спосіб. Після закріплення ущільнювального кільця 4 на боковині 2, на шийку ротора заводять дистанційне кільце 7, після чого на роторі 1 закріплюють ущільнювальне кільце 3. Дистанційне кільце 7 забезпечує потрібний проміжок між ущільнювальними кільцями 3 і 4 для утворення лабіринтного ущільнення (див. фіг.1). Під час роботи змішувача оброблювана композиція під тиском поступово надходить у лабіринтний проміжок, утворений ущільнювальними кільцями 3 і 4, але внаслідок ефекту Вайссенберга подальший її рух вздовж лабіринту ускладнюється. Затримці руху композиції також істотно сприяє і наявність кільцевих канавок 8, поступове заповнення яких оброблюваної композицією збільшує гідравлічний опір зазначеного лабіринту, тим самим підвищуючи надійність ущільнювального пристрою. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
