Ущільнювальний пристрій ємкості

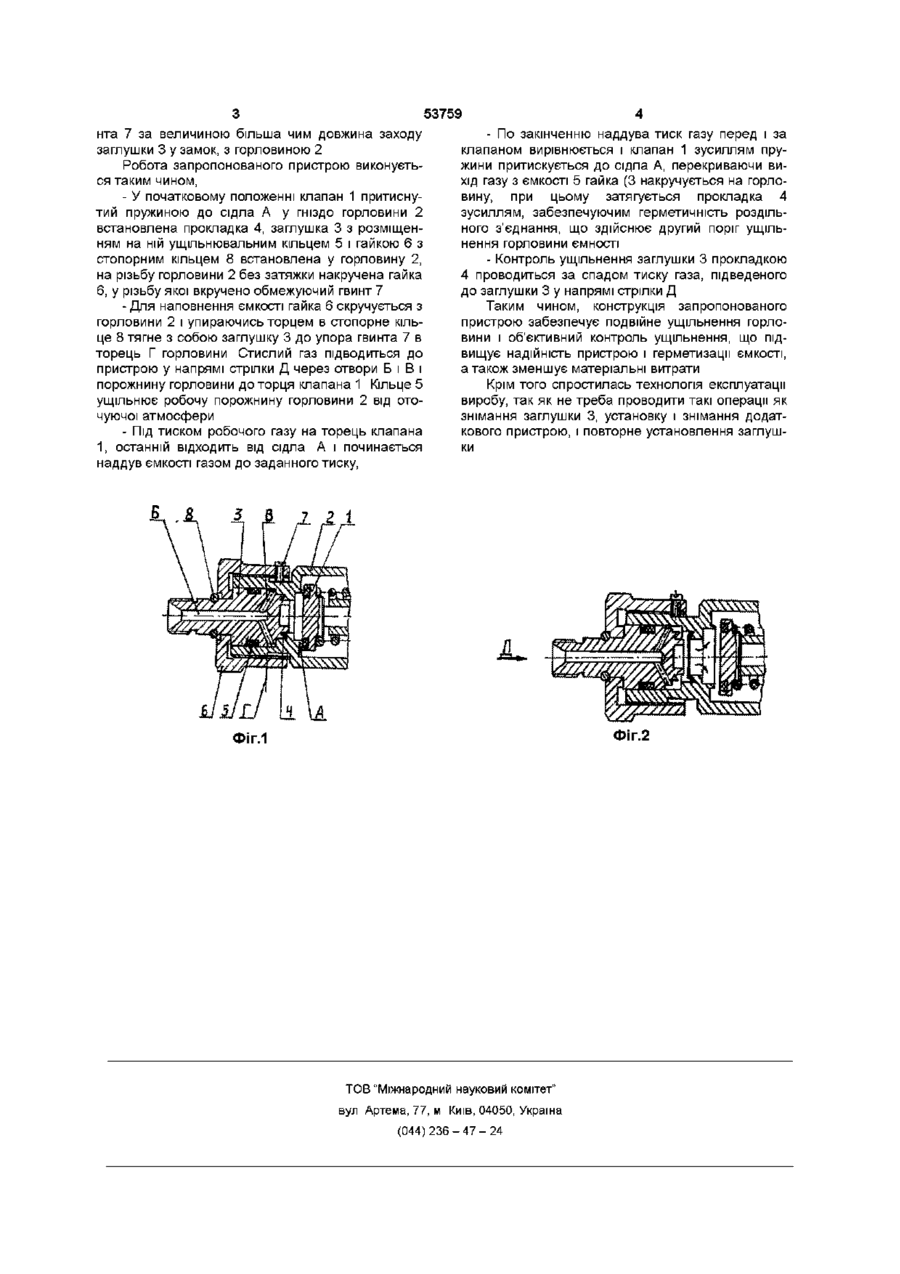

Ущільнювальний пристрій ємкості для пневмопдросистем виробів, зокрема ракет, який вміщує горловину ємкості з зворотним клапаном, котра закрита заглушкою, ущільненою відносно горловини за допомогою установленої у горловині прокладки, і накидну гайку накручену на горловину, який відрізняється тим, що, у заглушці виконані повздовжній і радіальні отвори, які з'єднують порожнину горловини між ущільнювальним кільцем і прокладкою з оточуючою атмосферою і дві кільцеві канавки, в яких установлені ущільнювальне і стопорне кільця, а на нарізці накидної гайки установлено обмежувач и повздовжнього переміщення, виконаний у вигляді гвинта Винахід належить до ущільнення ємкостей, а точніше до ущільнювальних пристроїв ємкостей, заповнених газом чи рідиною для тривалого збереження ВІДОМІ ущільнювальні пристрої ємкостей, наприклад, 1 "Штуцер для резервуара" а с СРСР № 28375D, кл, F16K 17/19, до складу якого входять зворотній клапан, заглушка у вигляді склянки, накрученої на горловину та взаємодіючої зубцями з пружною шайбою, 2 "Пристрій для наповнення газових балонів для автомобілів", а с України № 2309DA, m,6F17C5/00, до складу якого входять заправочний шланг, отсічний пристрій, дроссель і сепаратор Пристрої першого і другого аналогів забезпечують наддув балонів газом і закривають їх зворотнім клапаном чи отсічним пристроєм Однак, ці пристрої не забезпечують надійної герметизації заправленої ємкості отворів для перетікання робочого тіла в ємкість, а також повздовжнього переміщення заглушки в горловині забезпечити наддув ємкості, подвійне ущільнення горловини зворотнім клапаном і конічною прокладкою після наповнення ємкості стислим газом і проведення контролю ущільнення заглушки в горловині Це завдання вирішується завдяки тому, що в запропонованому пристрої заглушка виконана з повздовжнім отвором, сполученням через радіальні отвори з порожниною горловини ущільненої в одного боку прокладкою, а з другого ущільнювальним кільцем, а повздовжнє переміщення накидної гайки обмежено стопорним кільцем в одного боку і обмежуючим гвинтом в другого Для пояснення конструкції ущільнювального пристрою і його роботи пропонується креслення, На фіг 1 зображено головний вигляд пристрою в початковому положенні, На фіг 2 зображено взаємне положення деталей при наповненні ємкості Запропонований пристрій складається в клапана 1, притиснутого пружиною до сідла А, горловини 2, заглушки 3 з повздовжнім отвором Б і радіальними отворами Б, конусної прокладки 4, влаштованої у замок заглушки 3 і горловини 2, ущільнювального кільця 5, встановленого у кільцеву канавку заглушки 3, накидної гайки 6, обмежуючого гвинта 7 і стопорного кільця 8, встановленого у кільцеву канавку заглушки При цьому продовження різьби гайки б до гви Із відомих аналогів ущільнювальних пристроїв найближчим до запропонованого за технічною суттю в з'єднання штуцера з укрученною заглушкою з прокладкою по ОСТ92-3966-76, ОСТ923972-76, Такі пристрої застосовують для герметизації балонів, ємкостей в пневмопдравлічних системах виробів Основним недоліком описаного пристрою є недостатньо висока ступінь ущільнення горловини ємкості і неможливість проведення об'єктивного контролю ущільнення заглушки в горловині В основу винаходу поставлено задачу шляхом створення ущільненої порожнини в горловині і О ю СО ю 53759 нта 7 за величиною більша чим довжина заходу заглушки 3 у замок, з горловиною 2 Робота запропонованого пристрою виконується таким чином, - У початковому положенні клапан 1 притиснутий пружиною до сідла А у гніздо горловини 2 встановлена прокладка 4, заглушка 3 з розміщенням на ній ущільнювальним кільцем 5 і гайкою 6 з стопорним кільцем 8 встановлена у горловину 2, на різьбу горловини 2 без затяжки накручена гайка 6, у різьбу якої вкручено обмежуючий гвинт 7 - Для наповнення ємкості гайка 6 скручується з горловини 2 і упираючись торцем в стопорне кільце 8 тягне з собою заглушку 3 до упора гвинта 7 в торець Г горловини Стислий газ підводиться до пристрою у напрямі стрілки Д через отвори Б і В і порожнину горловини до торця клапана 1 Кільце 5 ущільнює робочу порожнину горловини 2 від оточуючої атмосфери - Під ТИСКОМ робочого газу на торець клапана 1, останній відходить від сідла А і починається наддув ємкості газом до заданного тиску, - По закінченню наддува тиск газу перед і за клапаном вирівнюється і клапан 1 зусиллям пружини притискується до сідла А, перекриваючи вихід газу з ємкості 5 гайка (3 накручується на горловину, при цьому затягується прокладка 4 зусиллям, забезпечуючим герметичність роздільного з'єднання, що здійснює другий поріг ущільнення горловини ємності - Контроль ущільнення заглушки 3 прокладкою 4 проводиться за спадом тиску газа, підведеного до заглушки 3 у напрямі стрілки Д Таким чином, конструкція запропонованого пристрою забезпечує подвійне ущільнення горловини і об'єктивний контроль ущільнення, що підвищує надійність пристрою і герметизації ємкості, а також зменшує матеріальні витрати Крім того спростилась технологія експлуатації виробу, так як не треба проводити такі операції як знімання заглушки 3, установку і знімання додаткового пристрою, і повторне установлення заглушки Фіг.2 Фіг.1 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
