Пристрій ущільнювальний штока
Номер патенту: 55079
Опубліковано: 10.12.2010
Автори: Начовний Ілля Іванович, Кнюпа Яна Вікторівна, Дудка Анатолій Миколайович, Начовний Іван Ілліч
Формула / Реферат
Пристрій ущільнювальний штока, який містить камери з плоскими ущільнювальними елементами, які складаються з кілець замикаючого та ущільнювального, охоплюючих їх браслетних пружин та кільця захисного, який відрізняється тим, що захисне кільце має втулку, виконану як одне ціле, при цьому втулка розташована концентрично штоку в отворі днища сусідньої камери.
Текст

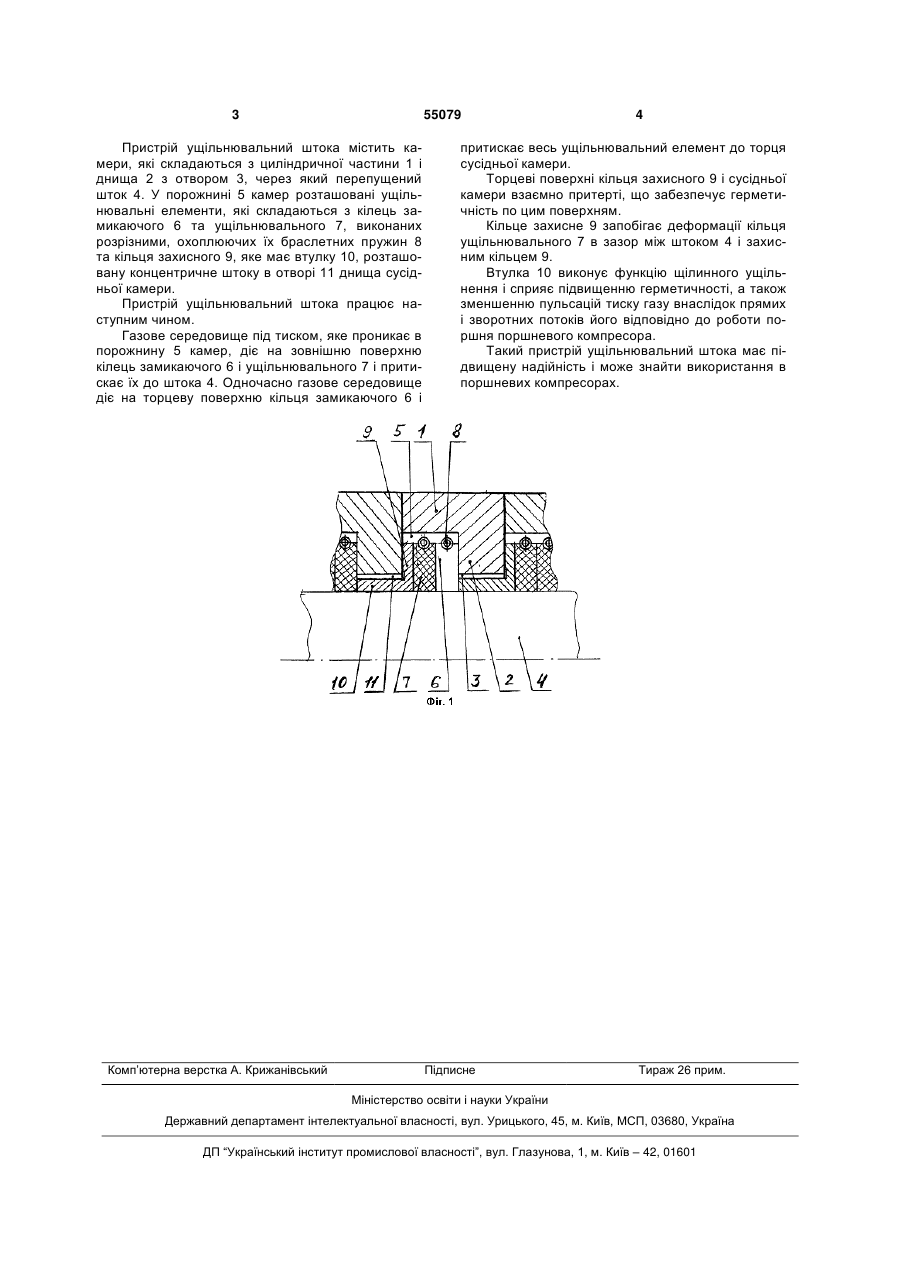

Пристрій ущільнювальний штока, який містить камери з плоскими ущільнювальними елементами, які складаються з кілець замикаючого та ущільнювального, охоплюючих їх браслетних пружин та кільця захисного, який відрізняється тим, що захисне кільце має втулку, виконану як одне ціле, при цьому втулка розташована концентрично штоку в отворі днища сусідньої камери. (19) (21) u201004362 (22) 14.04.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) НАЧОВНИЙ ІЛЛЯ ІВАНОВИЧ, НАЧОВНИЙ ІВАН ІЛЛІЧ, ДУДКА АНАТОЛІЙ МИКОЛАЙОВИЧ, КНЮПА ЯНА ВІКТОРІВНА (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ" 3 55079 Пристрій ущільнювальний штока містить камери, які складаються з циліндричної частини 1 і днища 2 з отвором 3, через який перепущений шток 4. У порожнині 5 камер розташовані ущільнювальні елементи, які складаються з кілець замикаючого 6 та ущільнювального 7, виконаних розрізними, охоплюючих їх браслетних пружин 8 та кільця захисного 9, яке має втулку 10, розташовану концентричне штоку в отворі 11 днища сусідньої камери. Пристрій ущільнювальний штока працює наступним чином. Газове середовище під тиском, яке проникає в порожнину 5 камер, діє на зовнішню поверхню кілець замикаючого 6 і ущільнювального 7 і притискає їх до штока 4. Одночасно газове середовище діє на торцеву поверхню кільця замикаючого 6 і Комп’ютерна верстка А. Крижанівський 4 притискає весь ущільнювальний елемент до торця сусідньої камери. Торцеві поверхні кільця захисного 9 і сусідньої камери взаємно притерті, що забезпечує герметичність по цим поверхням. Кільце захисне 9 запобігає деформації кільця ущільнювального 7 в зазор між штоком 4 і захисним кільцем 9. Втулка 10 виконує функцію щілинного ущільнення і сприяє підвищенню герметичності, а також зменшенню пульсацій тиску газу внаслідок прямих і зворотних потоків його відповідно до роботи поршня поршневого компресора. Такий пристрій ущільнювальний штока має підвищену надійність і може знайти використання в поршневих компресорах. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSealing arrangement of a rod
Автори англійськоюNachovnyi Illia Ivanovych, Nachovnyi Ivan Illich, Dudka Anatolii Mykolaiovych, Kniupa Yana Viktorivna
Назва патенту російськоюУплотнительное устройство штока
Автори російськоюНачовный Илья Иванович, Начовный Иван Ильич, Дудка Анатолий Николаевич, Кнюпа Яна Викторовна
МПК / Мітки
МПК: F16J 15/50
Мітки: ущільнювальний, штока, пристрій
