Спосіб відсмоктування продуктів згорання із циліндра двигуна внутрішнього згорання
Формула / Реферат
Спосіб відсмоктування продуктів згорання із циліндра двигуна внутрішнього згорання полягає в тому, що поблизу випускного клапана чи випускного вікна, тобто в випускному каналі циліндра і на початку випускного трубопроводу, потоку відпрацьованих газів надається обертовий рух навколо осі потоку.
Текст

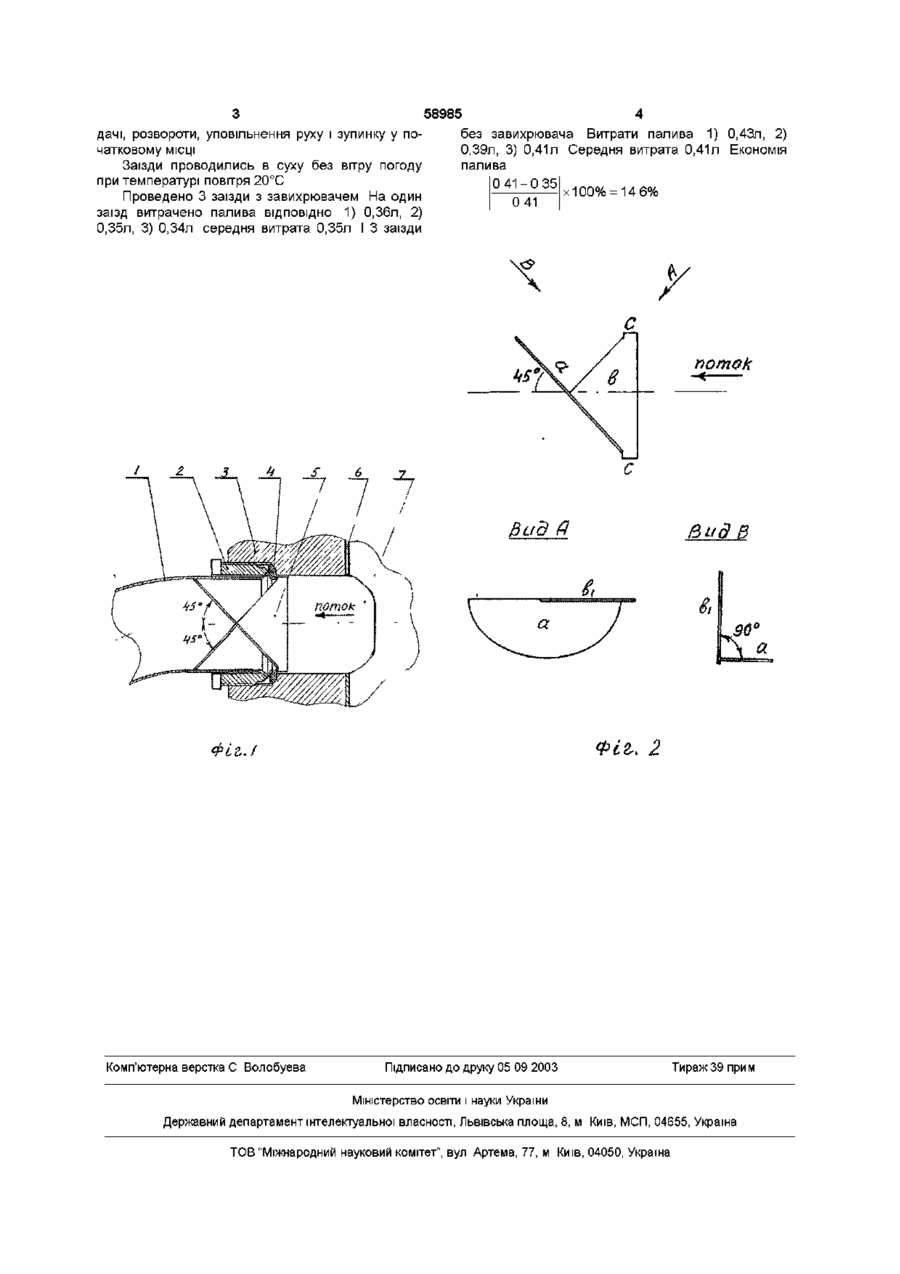

Спосіб відсмоктування продуктів згорання із циліндра двигуна внутрішнього згорання полягає в тому, що поблизу випускного клапана чи випускного вікна, тобто в випускному каналі циліндра і на початку випускного трубопроводу, потоку відпрацьованих газів надається обертовий рух навколо осі потоку чавунною гільзою Максимальна швидкість 95км/год Робочий об'єм циліндра 123см Ступінь стиснення 9,5±0,5 Максимальна потужність 11 к с Коробка переміни передач 4-ступшчата Пробіг 16 000км Витрати палива на 100км шляху 3,5 4л Внутрішній діаметр випускної труби 37км Застосовано завихрювач з оксіальним лопатичним апаратом, складений із 2 однакових лопаток Кут нахилу лопаток до осі потоку вихлопних газів 45° Розташування лопаток в випускній трубі показано на фіг 1, де 1 - випускна труба, 2 - гайка, 3 циліндр, 4 - прокладка, 5 - лопатка, 6 - гільза циліндра, 7 - випускне вікно На фіг 2 накреслена лопатка По призначенню в лопатці можна виділити частину "а" в формі напівеліпса, котрий криволінійною стороною щільно притуляється до внутрішньої поверхні труби І частину "в", яка поділяє потік на 2 частки по діаметру і служить для закріплення лопатки в трубі Одна лопатка завихрювача повернута кругом осі на 180° відносно другої і обидві лопатки складеш поверхнями "вГ так, щоб виступи "с" збігалися Створений завихрювач вставляється в випускну трубу і виступами "с" запресовується в пази на торці труби Маршрут випробування замкнутий, довжиною 11,7км по асфальтованій дорозі Випробувальний заїзд включає запуск і прогрів двигуна, розгін мотоцикла, рух по прямолінійній ДІЛЯНЦІ 1,8км з швидкістю 55км/год на 4 пере ю 00 о> 00 ю 58985 дачі, розвороти, уповільнення руху і зупинку у початковому МІСЦІ Заїзди проводились в суху без вітру погоду при температурі повітря 20°С Проведено 3 заїзди з завихрювачем На один заїзд витрачено палива ВІДПОВІДНО 1) 0,36л, 2) 0,35л, 3) 0,34л середня витрата 0,35л І 3 заїзди 4 без завихрювача Витрати палива 1) 0,43л, 2) 0,39л, 3) 0,41л Середня витрата 0,41л Економія палива 0 41-035 0 41 : 1 0 0 % = 14 6 % поток Вид Й *2 Фіг./ Комп'ютерна верстка С Волобуева Вид В Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for suction of combustion products from cylinder of combustion engine
Назва патенту російськоюСпособ отсасывания продуктов сгорания из цилиндра двигателя внутреннего сгорания
МПК / Мітки
МПК: F02B 27/00
Мітки: циліндра, продуктів, згорання, внутрішнього, двигуна, відсмоктування, спосіб
