Пристрій для захоплення пляшок складається з корпуса, відкритого з одного боку, центруючого кільця, підвіски, в якій є канали для робочого середовища, еластичної оболонки, яка утворює з внутрішньою поверхнею корпуса камеру, що з'єднана з джерелом робочого сеередовища, який відрізняється тим, що еластична оболонка закріплена зовні на втулці з отворами, яка встановлюється в корпус і фіксується центруючим кільцем, а в нижній частині підвіски монтується регулюючий гвинт із стопором.

Текст

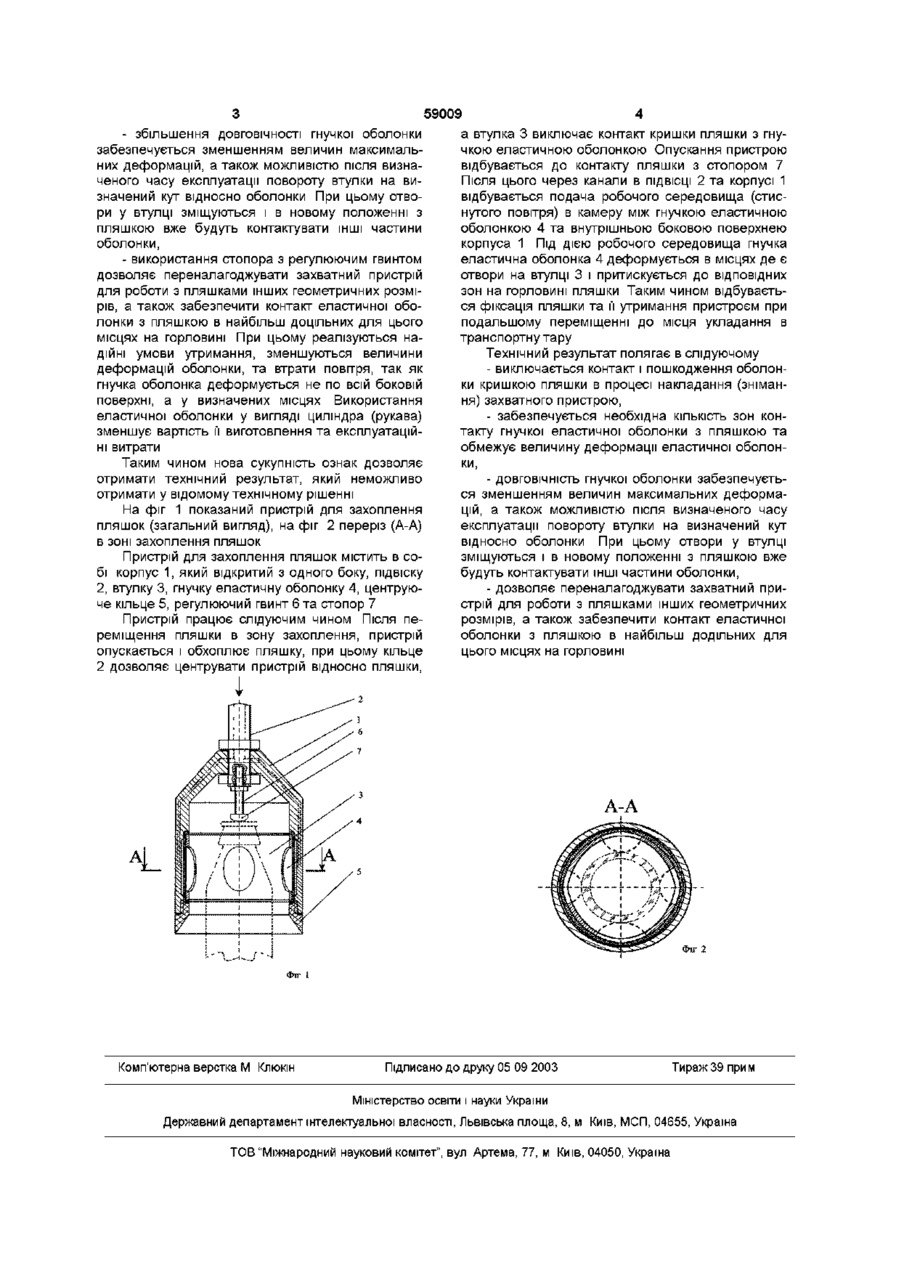

Пристрій для захоплення пляшок складається з корпуса, відкритого з одного боку, центруючого кільця, ПІДВІСКИ, в якій є канали для робочого середовища, еластичної оболонки, яка утворює з внутрішньою поверхнею корпуса камеру, що з'єднана з джерелом робочого сеередовища, який відрізняється тим, що еластична оболонка закріплена зовні на втулці з отворами, яка встановлюється в корпус і фіксується центруючим кільцем, а в нижній частині ПІДВІСКИ монтується регулюючий гвинт із стопором Винахід відноситься до пристроїв, які призначені для захоплення та утримання пляшок і може бути використаний в харчовій, медичній, ХІМІЧНІЙ та інших галузях промисловості Відомий пристрій для захоплення і утримання пляшок з центратором та манжетою (книга Б Н Новиков "Автоматы для извлечения бутылок из ящиков и укладки их в ящики" - М Пищевая промышленность, 1977, 110 с, сто р 68, рис 31) Недоліком такого пристрою є складність конструкції, низька надійність, заклинювання пляшки в пневмопатроні ВІДОМІ також пристрої для захвату і утримання пляшок, які складаються з корпуса, еластичної оболонки та елементів и кріплення книга Козырев Ю Г "Промышленные роботы" Справочник -М Машиностроение 1983 (стор 168, рис 48,6), обзор ЦНИИТЭИПищепром, Нигера В Н "Пневматические захватные устройства в упаковочных линиях" 1984 г, выпуск 2 (стор 8 9), авторське свідоцтво СРСР №1781028А1 (15 12 1992 р Бюл №46) Недоліками таких пристроїв є недовговічність еластичних оболонок, в зв'язку з пошкодженнями їх кришкою пляшки або в результаті втомності матеріалу на який впливають значні деформації оболонки по всій боковій поверхні, підвищені втрати повітря, неможливість використання цих захватів для пляшок з іншими розмірами стичної оболонки у визначених місцях, виключення можливості контакту оболонки з пляшкою при накладенні (зніманні) захвату, а також можливість пере налагоджування пристрою для роботи з пляшками інших розмірів Поставлена задача досягається тим, що пристрій для захоплення пляшок складається з ПІДВІСКИ, в якій є канали для робочого середовища, відкритого з одного боку корпуса, центруючого кільця та еластичної оболонки, яка утворює з внутрішньою поверхнею корпуса камеру, що з'єднана з джерелом робочого середовища Згідно винаходу еластична оболонка закріплена зовні на втулці з отворами, яка встановлюється в корпус і фіксується центруючим кільцем, а в нижній частині ПІДВІСКИ монтується регулюючий гвинт із стопором Причинно-наслідковий механізм між запропонованими ознаками та очікуваним технічним результатом полягає в наступному - закріплення еластичної оболонки зовні на втулці з отворами виключає контакт і пошкодження оболонки кришкою пляшки в процесі накладання (знімання) захватного пристрою, так як пляшка переміщується внутрі втулки, - використання втулки із заданою, в залежності від умов експлуатації та характеристик споживчої тари, КІЛЬКІСТЮ отворів визначеного розміру, дозволяє забезпечити необхідну КІЛЬКІСТЬ ЗОН контакту гнучкої еластичної оболонки з пляшкою та обмежити величину деформації еластичної оболонки, В основу винаходу поставлена задача підвищення ДОВГОВІЧНОСТІ пристрою для захоплення та утримання пляшок шляхом удосконалення конструкції, яка забезпечує потрібну деформацію ела о о о> ю 59009 - збільшення ДОВГОВІЧНОСТІ гнучкої оболонки забезпечується зменшенням величин максимальних деформацій, а також можливістю після визначеного часу експлуатації повороту втулки на визначений кут відносно оболонки При цьому отвори у втулці зміщуються і в новому положенні з пляшкою вже будуть контактувати ІНШІ частини оболонки, - використання стопора з регулюючим гвинтом дозволяє переналагоджувати захватний пристрій для роботи з пляшками інших геометричних розмірів, а також забезпечити контакт еластичної оболонки з пляшкою в найбільш доцільних для цього місцях на горловині При цьому реалізуються надійні умови утримання, зменшуються величини деформацій оболонки, та втрати повітря, так як гнучка оболонка деформується не по всій боковій поверхні, а у визначених місцях Використання еластичної оболонки у вигляді циліндра (рукава) зменшує вартість її виготовлення та експлуатаційні витрати Таким чином нова сукупність ознак дозволяє отримати технічний результат, який неможливо отримати у відомому технічному рішенні На фіг 1 показаний пристрій для захоплення пляшок (загальний вигляд), на фіг 2 переріз (А-А) в зоні захоплення пляшок Пристрій для захоплення пляшок містить в собі корпус 1, який відкритий з одного боку, підвіску 2, втулку 3, гнучку еластичну оболонку 4, центруюче кільце 5, регулюючий гвинт 6 та стопор 7 Пристрій працює слідуючим чином Після переміщення пляшки в зону захоплення, пристрій опускається і обхоплює пляшку, при цьому кільце 2 дозволяє центрувати пристрій відносно пляшки, а втулка 3 виключає контакт кришки пляшки з гнучкою еластичною оболонкою Опускання пристрою відбувається до контакту пляшки з стопором 7 Після ЦЬОГО через канали в ПІДВІСЦІ 2 та корпусі 1 відбувається подача робочого середовища (стиснутого повітря) в камеру між гнучкою еластичною оболонкою 4 та внутрішньою боковою поверхнею корпуса 1 Під ДІЄЮ робочого середовища гнучка еластична оболонка 4 деформується в місцях де є отвори на втулці 3 і притискується до ВІДПОВІДНИХ зон на горловині пляшки Таким чином відбувається фіксація пляшки та її утримання пристроєм при подальшому переміщенні до місця укладання в транспортну тару Технічний результат полягає в слідуючому - виключається контакт і пошкодження оболонки кришкою пляшки в процесі накладання (знімання) захватного пристрою, - забезпечується необхідна КІЛЬКІСТЬ ЗОН кон такту гнучкої еластичної оболонки з пляшкою та обмежує величину деформації еластичної оболонки, - ДОВГОВІЧНІСТЬ гнучкої оболонки забезпечується зменшенням величин максимальних деформацій, а також можливістю після визначеного часу експлуатації повороту втулки на визначений кут відносно оболонки При цьому отвори у втулці зміщуються і в новому положенні з пляшкою вже будуть контактувати ІНШІ частини оболонки, - дозволяє переналагоджувати захватний пристрій для роботи з пляшками інших геометричних розмірів, а також забезпечити контакт еластичної оболонки з пляшкою в найбільш додільних для цього місцях на горловині А-А I 2 F Комп'ютерна верстка М Клюкш Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
