Свердловинний заряд
Номер патенту: 59025
Опубліковано: 15.08.2003
Формула / Реферат
1. Свердловинний заряд з кумулятивною виїмкою для руйнування міцних грунтів та гірських порід, який відрізняється тим, кумулятивна виїмка виконана двоступеневою у суцільному заряді, що являє собою циліндр, у верхній частині якого точно по подовжній осі симетрії створюється циліндрична порожнина на продовженні заглиблення під детонатор на відстань до вершини кумулятивної виїмки першого ступеня.
2. Свердловинний заряд за п. 1, який відрізняється тим, що верхня частина заряда завершена кільцевою кумулятивною виїмкою.
Текст

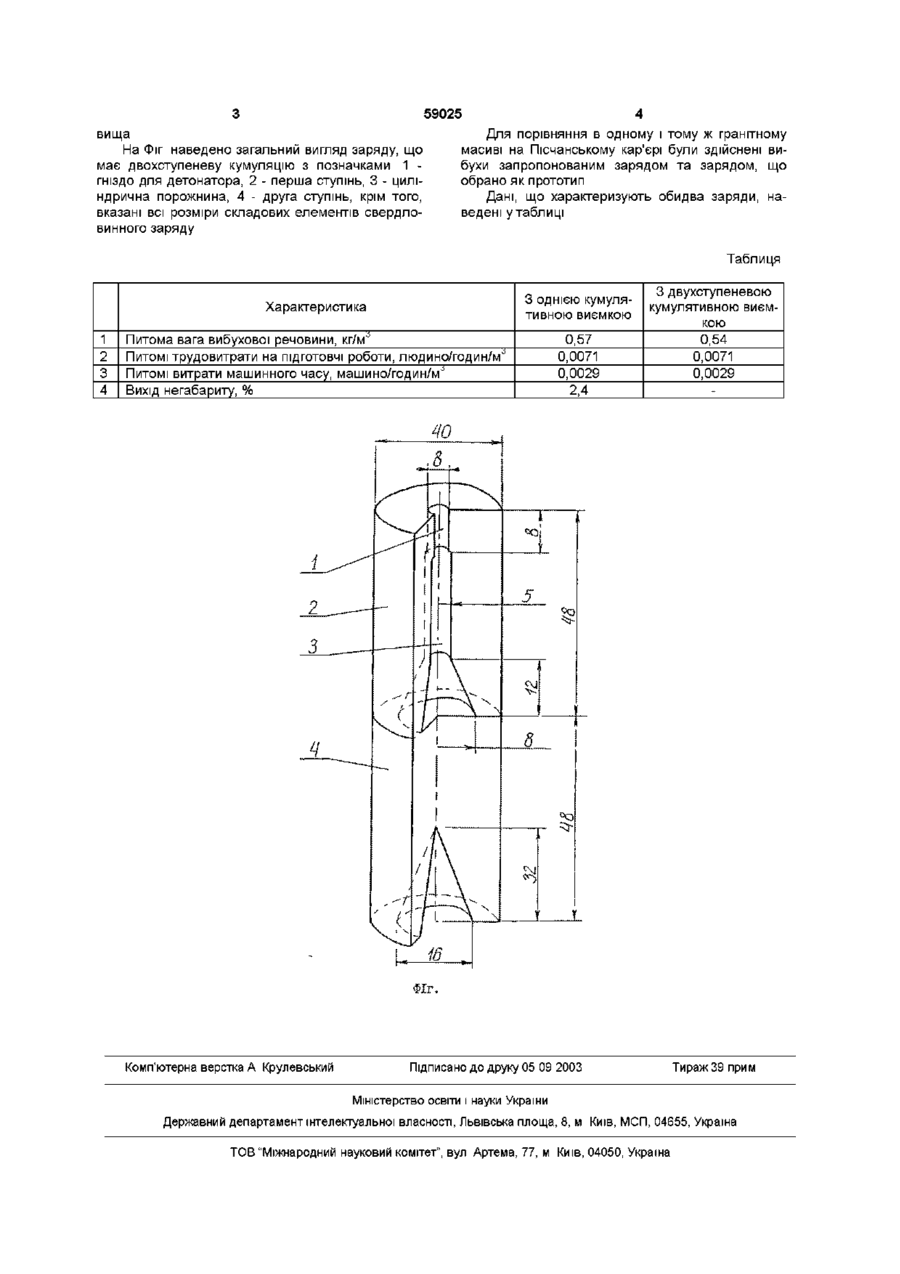

1 Свердловинний заряд з кумулятивною виїмкою для руйнування міцних грунтів та гірських порід, який відрізняється тим, кумулятивна виїмка виконана двоступеневою у суцільному заряді, що являє собою циліндр, у верхній частині якого точно по подовжній осі симетрії створюється циліндрична порожнина на продовженні заглиблення під детонатор на відстань до вершини кумулятивної виїмки першого ступеня 2 Свердловинний заряд за п 1, який відрізняється тим, що верхня частина заряда завершена кільцевою кумулятивною виїмкою Винахід належить до галузі вибухових робіт і призначається для руйнації грунтів і гірських порід, а також може використовуватись у добуванні корисних копалин відкритим способом ВІДОМІ декілька типів кумулятивних зарядів (Эстеров Я X , Бродов Е Ю , Иванаев М И Буровзрывные работы на транспортном строительстве М , "Транспорт", 1983), що застосовуються для дроблення негабаритних кусків гірської породи та валунів Дані заряди відрізняються між собою технологією виготовлення та конструкцією вузла детонації Недоліком даних зарядів є великі питомі витрати вибухових речовин (ВР), малий коефіцієнт корисної дії (ККД) вибуху Найбільш близьким технічним рішенням являються заряди з подовжньою кумулятивною виємкою (Машуков В И Действие взрыва на окружающую среду и способы управления им М , "Недра", 1976), які застосовуються при проведенні гірничих виробок, очисній виємці та при виконанні відкритих робіт різного призначення Перераховані конструкції кумулятивних зарядів являються завжди жорстко орієнтовані лише в одному вибраному напрямку по існуючій виємці Внаслідок того, що підриваємі грунти і породи мають багато тріщин у різних напрямках, згадані конструкції зарядів мають низькі показники економічності по питомим витратам вибухових речовин, а в результаті недоброякісного дроблення - з'являється негабарит Мета передбачуваного винаходу - підвищення коефіцієнта корисної дії вибуху, економія вибухо вих речовин, зменшення виходу негабарита Ця мета досягається дякуючи тому, що у свердловинному заряді кумулятивна виємка виконана двохступеневою у суцільному заряді, що являє собою циліндр, у верхній частині якого точно по подовжній ВІСІ симетрії створюється заглиблення діаметром 8мм для установки детонатора з подальшим збільшенням діаметра цього ж заглиблення до 10мм на відстань до вершини кумулятивної вишки першого ступеня з ВІДПОВІДНО рівновеликими величинами глибини та діаметра отвору Наявність же циліндричного заглиблення діаметром 10мм, що сягає вершини кумуляції, сприяє скороченню загального терміну детонації, зменшенню віддзеркалення хвилі детонації, задіянню більшої активної маси вибухових речовин для утворення кумулятивного струменя, забезпеченню повної детонації, оскільки у даному випадку ініціювання здійснюється практично одночасно у всіх точках заряду, завдяки чому суттєво підвищується його працездатність При підриві заряда детонація спочатку підходить до вершини виємки, верхня ділянка якої має значну глибину при малому діаметрі і сприяє швидкому стисканню кумулятивного струменя Поширюючись далі, детонація підходить до вершини другої ступеневої кумулятивної виємки з посиленням кумуляції за рахунок сформованого кумулятивного струменя першого ступеня, що сприяє залученню значно більшої маси вибухової речовини в активну частину заряду для утворення вельми щільного кумулятивного струменя, що спричиняє інтенсивну руйнацію твердого середо ю о о> ю 59025 вища На Фіг наведено загальний вигляд заряду, що має двохступеневу кумуляцію з позначками 1 гніздо для детонатора, 2 - перша ступінь, 3 - циліндрична порожнина, 4 - друга ступінь, крім того, вказані всі розміри складових елементів свердловинного заряду Для порівняння в одному і тому ж гранітному масиві на Пісчанському кар'єрі були здійснені вибухи запропонованим зарядом та зарядом, що обрано як прототип Дані, що характеризують обидва заряди, наведені у таблиці Таблиця Характеристика 1 2 3 4 3 однією кумулятивною виємкою Питома вага вибухової речовини, кг/м'5 Питомі трудовитрати на ПІДГОТОВЧІ роботи, людино/годин/м'5 Питомі витрати машинного часу, машино/годин/м'5 Вихід негабариту, % 0,57 0,0071 0,0029 2,4 3 двухступеневою кумулятивною виємкою 0,54 0,0071 0,0029 ФІГ. Комп'ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
