Пристрій для підготовки вимені до доїння

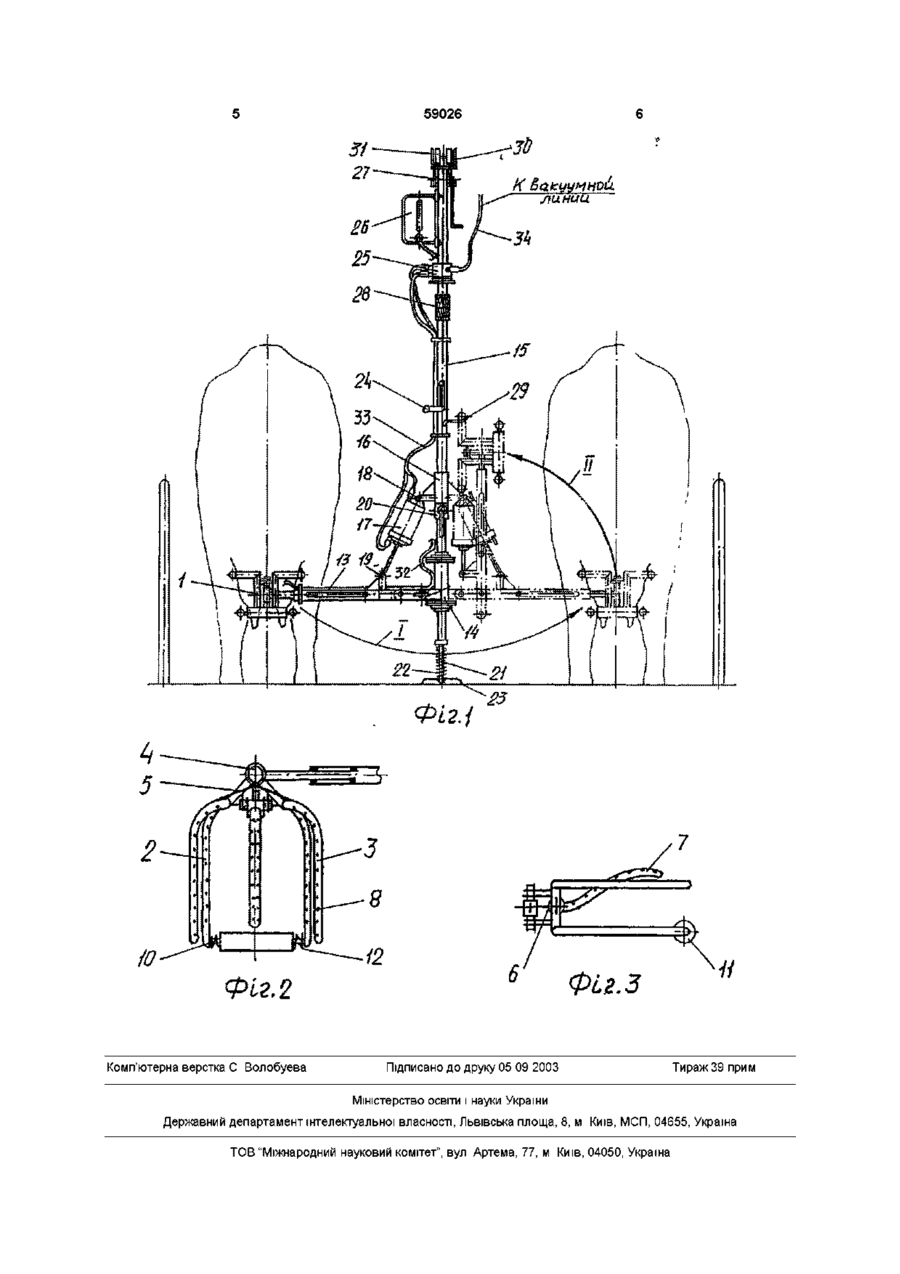

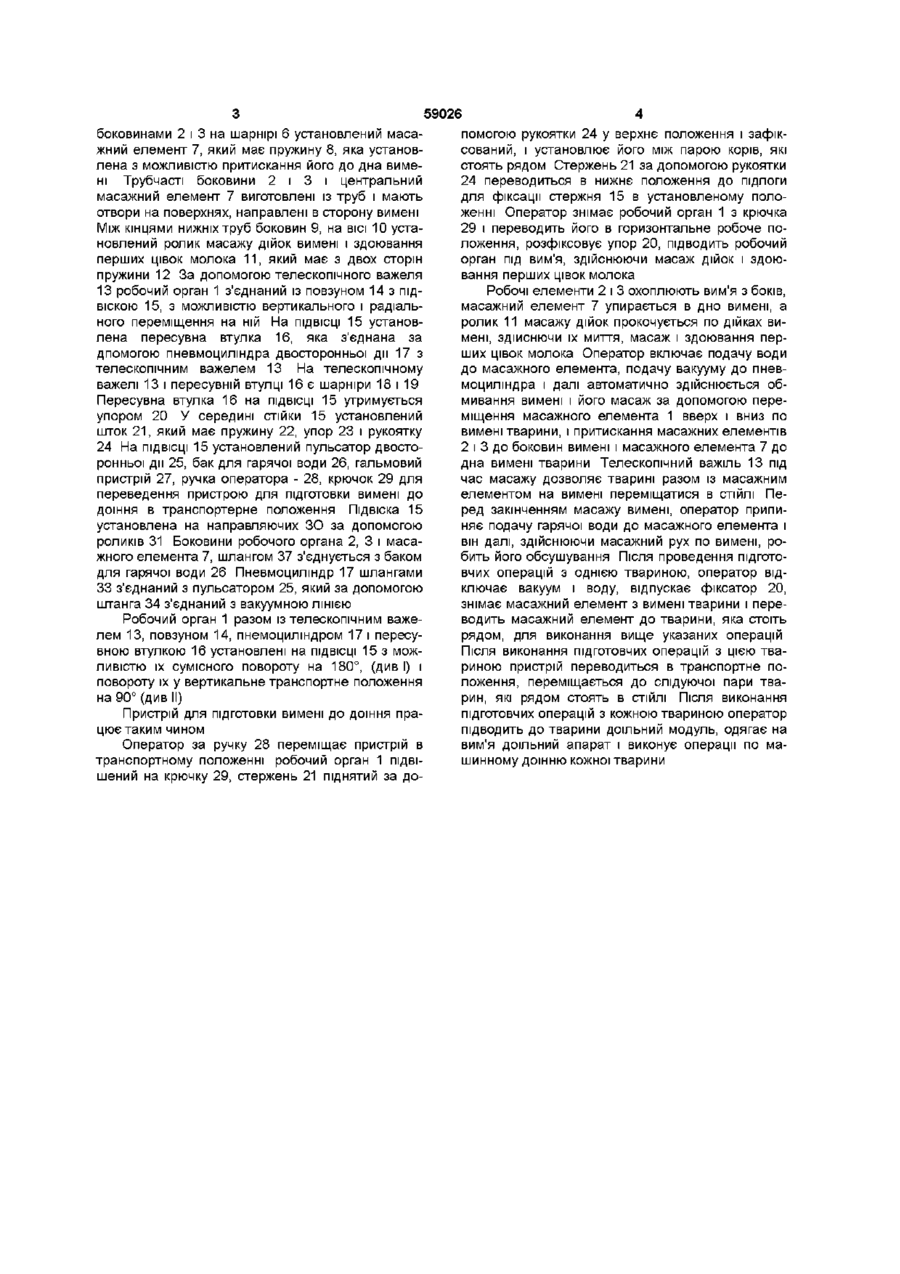

Пристрій для підготовки вимені до доїння, який включає решітчасті робочі органи для масажу вимені, шарнірно установлені на рамі, і засіб управління робочими органами, який відрізняється тим, що робочий орган масажу вимені виконаний із двох трубчастих боковин, шарнірно з'єднаних між собою, підпружинених з можливістю притискнення їх до боковин вимені, який має по рожнистий центральний масажний елемент, підпружинений з можливістю притиснення його до дна вимені, причому трубчасті боковини і центральний масажний елемент мають отвори по поверхні труб, направлені в сторону вимені, сполучаються із джерелом теплої води, а між кінцями нижніх труб боковин установлено ролик масажу дійок вимені і здоювання перших цівок молока і робочий орган масажу, установлений за допомогою телескопічного важеля на ПІДВІСЦІ, яка переміщається по напрямних і може здійснювати зворотно-поступальний рух у вертикальному напрямку під дією пнемоприводу Винахід відноситься до сільського господарства, зокрема до пристроїв для підготовки вимені до машинного доїння корів Відомий пристрій для масажу вимені телиць і нетелей, який містить масажний еластичний елемент, розміщений на скобі і зв'язаний з нею еластичним сільфоном і пружини з роликом для руху по направляючій Сільфон з'єднаний із джерелом вакууму через пульсатор SV A0117/00 № 1316604 від 15 06 87 Цей пристрій не забезпечує здоювання перших цівок молока, обмивання вимені гарячою водою і активного массажу дійок і долей вимені по ЗОВНІШНІХ бокових стінках і масаж дна вимені Найбільш близьким до запропонованого є пристрій для підготовки вимені корів до доїння, який включає решітчасті робочі органи, що мають форму рук людини, шарнірне установлені на рамі і зв'язані з пневмоприводом, засобом управління Губчасті валики установлені на вісях у вилках, які обпираються на ролик і опору, що служить для очищення бруду з вимені і дійок SU A0117/00 № 1253534 від ЗО 08 86 Пристрій не забезпечує здоювання перших цівок молока, активного масажу дійок і дна вимені Задача винаходу - спрощення конструкції і підвищення ефективності взаємодії робочих органів Задача винаходу - спрощення конструкції і підвищення ефективності взаємодії робочих органів Поставлена задача досягається тим, що робочий орган масажу вимені, виготовлений із двох трубчастих боковин, шарнірно з'єднаних між собою, підпружинених з можливістю притиснення їх до боковин вимені, який має порожнистий центральний масажний елемент підпружинений з можливістю пристнення його до дна вимені, причому трубчасті боковини і центральний масажний елемент мають отвори по поверхні труб, які направлені в сторону вимені, сполучаються з джерелом теплої води, а між кінцями нижніх труб боковин установлено ролик масажу дійок вимені і здоювання перших цівок молока і робочий орган масажу, установлений за допомогою телескопічного важеля на ПІДВІСЦІ, яка переміщається по направляючих і може здійснювати зворотньо поступальний рух в вертикальному напрямку під дією пневмопривода На фіг 1 схематично зображений пристрій для підготовки вимені до доїння, загальний вигляд, на фіг 2 робочий орган, план, на фіг 3 робочий орган, вигляд збоку Пристрій для підготовки вимені до доїння вміщає робочий орган масажу вимені 1 виконаний із двох трубчастих боковин 2 і 3, з'єднаних між собою шарніром 4, пружини 5, установленої з можливістю притискання боковин до вимені Посередині між (О о о> ю 59026 боковинами 2 і 3 на шарнірі 6 установлений масапомогою рукоятки 24 у верхнє положення і зафікжний елемент 7, який має пружину 8, яка установсований, і установлює його між парою корів, які лена з можливістю притискання його до дна виместоять рядом Стержень 21 за допомогою рукоятки ні Трубчасті боковини 2 і 3 і центральний 24 переводиться в нижнє положення до підлоги масажний елемент 7 виготовлені із труб і мають для фіксації стержня 15 в установленому полоотвори на поверхнях, направлені в сторону вимені женні Оператор знімає робочий орган 1 з крючка Між КІНЦЯМИ НИЖНІХ труб боковин 9, на ВІСІ 10 уста29 і переводить його в горизонтальне робоче поновлений ролик масажу дійок вимені і здоювання ложення, розфіксовує упор 20, підводить робочий перших цівок молока 11, який має з двох сторін орган під вим'я, здійснюючи масаж дійок і здоюпружини 12 За допомогою телескопічного важеля вання перших цівок молока 13 робочий орган 1 з'єднаний із повзуном 14 з ПІДРобочі елементи 2 і 3 охоплюють вим'я з боків, ВІСКОЮ 15, з можливістю вертикального і радіальмасажний елемент 7 упирається в дно вимені, а ного переміщення на ній На ПІДВІСЦІ 15 установролик 11 масажу дійок прокочується по дійках вилена пересувна втулка 16, яка з'єднана за мені, здіиснючи їх миття, масаж і здоювання пердпомогою пневмоциліндра двосторонньої дії 17 з ших цівок молока Оператор включає подачу води телескопічним важелем 13 На телескопічному до масажного елемента, подачу вакууму до пневважелі 13 і пересувній втулці 16 є шарніри 18 і 19 моциліндра і далі автоматично здійснюється обПересувна втулка 16 на ПІДВІСЦІ 15 утримується мивання вимені і його масаж за допомогою переупором 20 У середині стійки 15 установлений міщення масажного елемента 1 вверх і вниз по шток 21, який має пружину 22, упор 23 і рукоятку вимені тварини, і притискання масажних елементів 24 На ПІДВІСЦІ 15 установлений пульсатор двосто2 і 3 до боковин вимені і масажного елемента 7 до ронньої дії 25, бак для гарячої води 26, гальмовий дна вимені тварини Телескопічний важіль 13 під пристрій 27, ручка оператора - 28, крючок 29 для час масажу дозволяє тварині разом із масажним переведення пристрою для підготовки вимені до елементом на вимені переміщатися в СТІЙЛІ Педоїння в транспортерне положення Підвіска 15 ред закінченням масажу вимені, оператор припиустановлена на направляючих ЗО за допомогою няє подачу гарячої води до масажного елемента і роликів 31 Боковини робочого органа 2, 3 і масавін далі, здійснюючи масажний рух по вимені, рожного елемента 7, шлангом 37 з'єднується з баком бить його обсушування Після проведення підготодля гарячої води 26 Пневмоциліндр 17 шлангами вчих операцій з однією твариною, оператор від33 з'єднаний з пульсатором 25, який за допомогою ключає вакуум і воду, відпускає фіксатор 20, штанга 34 з'єднаний з вакуумною ЛІНІЄЮ знімає масажний елемент з вимені тварини і переводить масажний елемент до тварини, яка стоїть Робочий орган 1 разом із телескопічним важерядом, для виконання вище указаних операцій лем 13, повзуном 14, пнемоциліндром 17 і пересуПісля виконання підготовчих операцій з цією твавною втулкою 16 установлені на ПІДВІСЦІ 15 З МОЖриною пристрій переводиться в транспортне поЛИВІСТЮ їх сумісного повороту на 180°, (див І) і ложення, переміщається до слідуючої пари тваповороту їх у вертикальне транспортне положення рин, які рядом стоять в СТІЙЛІ Після виконання на 90° (див II) підготовчих операцій з кожною твариною оператор Пристрій для підготовки вимені до доїння прапідводить до тварини доїльний модуль, одягає на цює таким чином вим'я доїльний апарат і виконує операції по маОператор за ручку 28 переміщає пристрій в шинному доїнню кожної тварини транспортному положенні робочий орган 1 підвішений на крючку 29, стержень 21 піднятий за до 59026 Фіг.і Фіг. З Фіг, 2 Комп'ютерна верстка С Волобуева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
