Автономний звуковий інформаційний пристрій

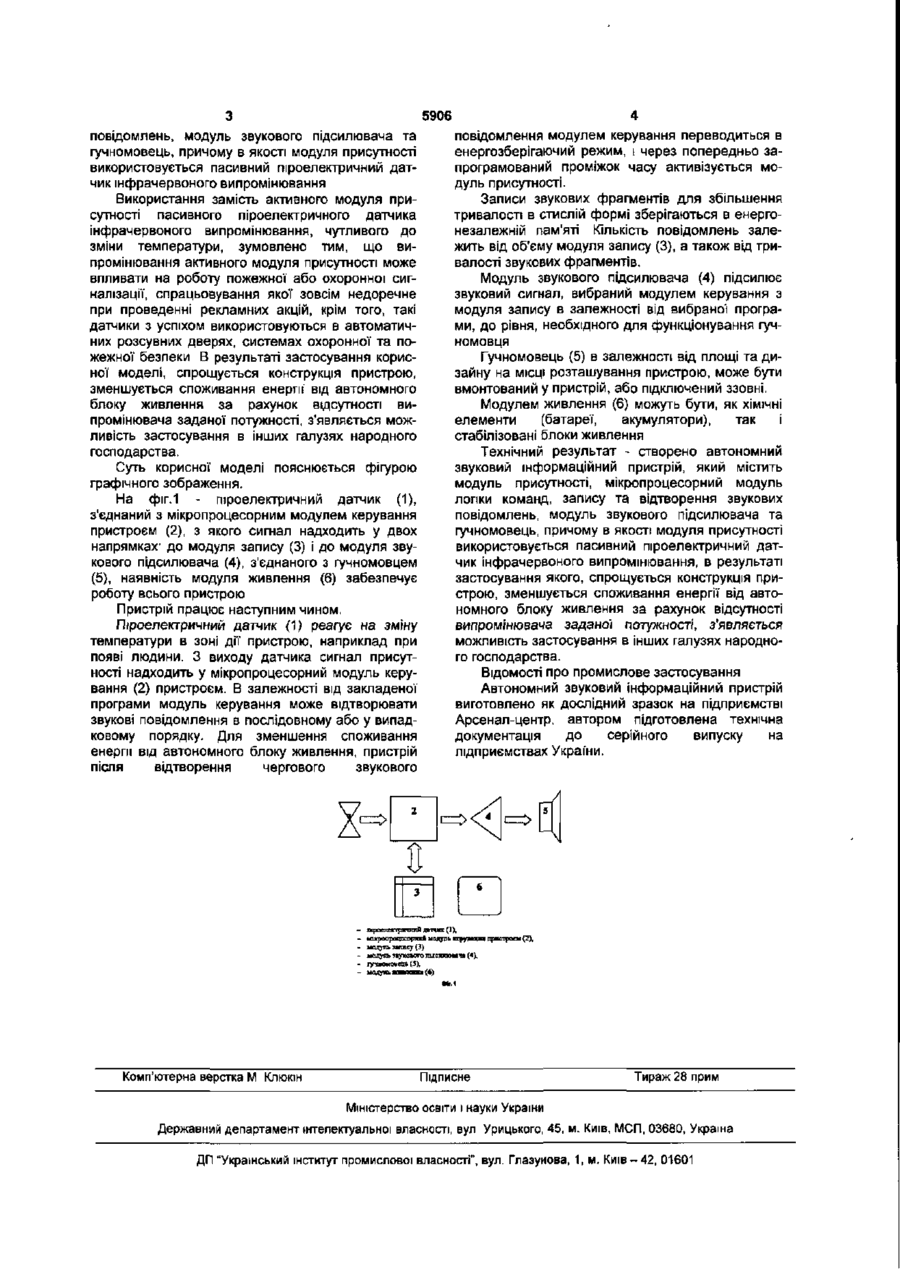

Автономний звуковий Інформаційний пристрій, який містить модуль присутності, мікропроцесорний модуль логіки команд, запису та відтворення звукових повідомлень, модуль звукового підсилювача та гучномовець, який відрізняється тим, що як модуль присутності використовують пасивний піроелектричний датчик інфрачервоного випромінювання, а модулем живлення можуть бути як хімічні елементи (батареї, акумулятори), так і стабілізовані блоки живлення. Корисна модель відноситься до радіоелектронних пристроїв відтворення звуку, і може бути використана в рекламних цілях як засіб привернення уваги до об'єктів в торговельних приміщеннях, наприклад супермаркетах, виставкових центрах, а також як попереджуюча звукова сигналізація у приміщеннях обмеженого доступу. Відомий малогабаритний пристрій, не зв'язаний з електричною мережею і пристосований для автономної роботи на протязі чотирьох тижнів, який має засоби запису та відтворення звукових сигналів та засоби автономного живлення, розміщений в металічному циліндрі, встановлений на висоті від 50 до 180 см може повторно відтворювати декілька тисяч разів п'ять звукових повідомлень відмінної якості. Для активації пристрою передбачена кнопка Пристрій відтворює одне з п'яти звукових повідомлень тривалістю від 2с. до 2 хв. Кожне слово, яке нормально сприймається на відстані від 10 до 250 см [патент Франції FR 2756962 А1 «Изобретения стран мира», вип 966/99] Найближчим до заявленої корисної моделі є автономний звуковий інформаційний пристрій, який містить послідовно з'єднані модуль присутності, модуль логіки команд, модуль запису та відтворення звукових повідомлень, модуль звукового підсилювача та гучномовець, причому, як модуль присутності використовують активний модуль присутності безпосередньо зв'язаний з модулем логіки команд [див. Патент UA 63090 А Бюл№1,2004р] Недоліком пристрою є відсутність можливості автоматичного відтворення повідомлень при наявності перед пристроєм людини. Відомий також автономний пристрій звукових запитів, який складається із модуля запису повідомлень, детекторного модуля присутності, модуля звукового підсилювача, модуля вимірювача відстані, логічного модуля команд [патент Франції FR 2722522, Bulletin 96/02]. Недоліком пристрою є дублювання функцій модулями присутності та вимірювача відстані, складність пристрою. Недоліками пристрою-прототипу є те, що існує необхідність використання випромінювачів енергії для роботи модуля присутності, а випромінювання активного модуля присутності може впливати на роботу пожежної або охоронної сигналізації, оскільки активний модуль присутності випромінює хвилю заданої потужності та вимірює рівень відбитого від перешкоди сигналу, а зміна рівня відбитого сигналу свідчить про появу в зоні дії пристрою нового об'єкту, наприклад людини В модулі можуть використовуватись інфрачервоні, ультразвукові та надвисокочастотні хвилі В основу корисної моделі поставлена задача удосконалення автономного звукового інформаційного пристрою, шляхом використання в ньому пасивного піроелектричного датчика інфрачервоного випромінювання, чутливого до зміни температури, спростити конструкцію, зменшити споживання енергії, розширити можливості застосування Поставлена задача вирішується автономним звуковим інформаційним пристроєм, який містить модуль присутності, мікропроцесорний модуль логіки команд, запису та відтворення звукових CO о ю О) 5906 повідомлень, модуль звукового підсилювача та гучномовець, причому в якості модуля присутності використовується пасивний піроелектричний датчик інфрачервоного випромінювання Використання замість активного модуля присутності пасивного піроелектричного датчика інфрачервоного випромінювання, чутливого до зміни температури, зумовлено тим, що випромінювання активного модуля присутності може впливати на роботу пожежної або охоронної сигналізації, спрацьовування якої зовсім недоречне при проведенні рекламних акцій, крім того, такі датчики з успіхом використовуються в автоматичних розсувних дверях, системах охоронної та пожежної безпеки В результаті застосування корисної моделі, спрощується конструкція пристрою, зменшується споживання енергії' від автономного блоку живлення за рахунок відсутності випромінювача заданої потужності, з'являється можливість застосування в інших галузях народного господарства. Суть корисної моделі пояснюється фігурою графічного зображення. На фіг.1 - піроелектричний датчик (1), з'єднаний з мікропроцесорним модулем керування пристроєм (2), з якого сигнал надходить у двох напрямках1 до модуля запису (3) і до модуля звукового підсилювача (4), з'єднаного з гучномовцем (5), наявність модуля живлення (6) забезпечує роботу всього пристрою Пристрій працює наступним чином. П(роелеістричний датчик (1) реагує на зміну температури в зоні дії пристрою, наприклад при появі людини. З виходу датчика сигнал присутності надходить у мікропроцесорний модуль керування (2) пристроєм. В залежності від закладеної програми модуль керування може відтворювати звукові повідомлення в послідовному або у випадковому порядку. Для зменшення споживання енергії від автономного блоку живлення, пристрій після відтворення чергового звукового повідомлення модулем керування переводиться в енергозберігаючий режим, і через попередньо запрограмований проміжок часу активізується модуль присутності. Записи звукових фрагментів для збільшення тривалості в стислій формі зберігаються в енергонезалежній пам'яті Кількість повідомлень залежить від об'єму модуля запису (3), а також від тривалості звукових фрагментів. Модуль звукового підсилювача (4) підсилює звуковий сигнал, вибраний модулем керування з модуля запису в залежності від вибраної програми, до рівня, необхідного для функціонування гучномовця Гучномовець (5) в залежності від площі та дизайну на МІСЦІ розташування пристрою, може бути вмонтований у пристрій, або підключений ззовні. Модулем живлення (6) можуть бути, як хімічні елементи (батареї, акумулятори), так і стабілізовані блоки живлення Технічний результат - створено автономний звуковий інформаційний пристрій, який містить модуль присутності, мікропроцесорний модуль логіки команд, запису та відтворення звукових повідомлень, модуль звукового підсилювача та гучномовець, причому в якості модуля присутності використовується пасивний піроелектричний датчик інфрачервоного випромінювання, в результаті застосування якого, спрощується конструкція пристрою, зменшується споживання енергії від автономного блоку живлення за рахунок відсутності випромінювача заданої потужності, з'являється можливість застосування в інших галузях народного господарства. Відомості про промислове застосування Автономний звуковий інформаційний пристрій виготовлено як дослідний зразок на підприємстві Арсенал-центр, автором підготовлена технічна документація до серійного випуску на підприємствах України. 6 3 трсклапрпгнП лпчих (1), мжроиропкорнн! чащуві, в р у и в п пристроєм (2), модулі нишсу (3) иодуш. зіумпого ш л с к ш н » (4), Гу-UfOVCnifltLb (5), МПГРҐІУЬ ——я^—*• ttt) Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
