Пристрій механізованого скошування комишу

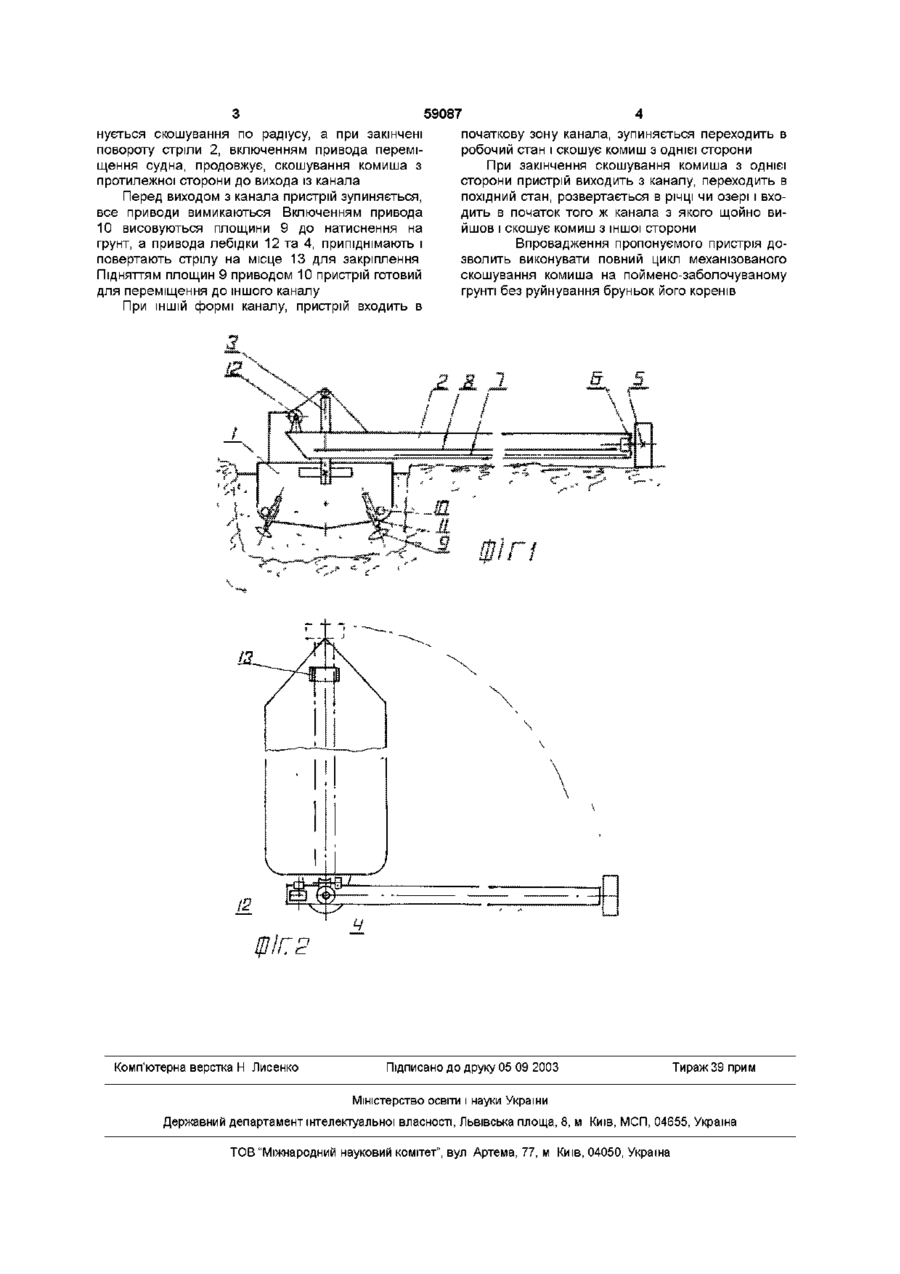

1 Пристрій механізованого скошування комиша, утримуючий самохідне плавуче судно, ріжучий апарат розміщений на колоні, двигун, рульову колонку та лебідку підняття ріжучого апарату, який відрізняється тим, що ріжучий апарат виконаний у вигляді консольної стріли, шарнірно з'єднаний з Винахід відноситься до сільського господарства, а саме до механізованого скошування травянистої рослиності Відомий комишезбірний комплекс SU 1477297АІ МПК А01Д44/00 бюл №17, 1987 підвищеної прохідності на порожнистих циліндрових колесах зі шпорами Недоліком комишезбірного комплексу - неможливість переміщення по заболоченому грунту з верхнею кореневою порослью, який при натиснені провалюется, при цьому бруньки його коренів руйнуються Відомий пристрій для механізованого скошування водної рослиності SU 1012Ъ21к, МПК А0144/00,бюл №15,1983р включає водовитеснений корпус, ріжучий апарат розміщений на циліндровій колоні з можливістю повороту навколо вертикальної осі, двигун, рульову колонку і лебідку Недоліком відомого пристрія - шарнірне з'єднання ріжучого апарату з вертикальною колоною посередині його довжини /ширини/, який розрахований на підводне скошування водної рослиності В основу винаходу поставлено задачу - удосконалити відомий пристрій для скошування водної рослиності шляхом виконання ріжучого апарату у вигляді консольної стріли, шарнірно змонтованої до вертикальної колони плавучого судна з однієї сторони і приводного підтримуючого колеса, з можливістю регулювання швидкості його обертання, з протилежної сторони, та можливістю переміщення впродовж штучно виготовлених ка вертикальною колоною на судні з однієї сторони і приводного підтримуючого колеса з протилежної, з можливістю регулювання швидкості його обертання в залежності від швидкості переміщення судна та під час повороту стріли 2 Пристрій за п 1, який відрізняється тим, що в днищі судна розміщені запобіжчики перевертання судна, виконані у вигляді висувних площин, шарнірно з'єднаних з приводною штангою, з можливістю висування їх до натиснення на грунт днища канала налів на поймено-заболотних грунтах для надводного скошування комиша без руйнування бруньок його коренів На фіг 1 схематично виражено пристрій механізованого скошування комиша, на фіг 2 - те саме в плані Пристрій - самохідне плавуче судно утримуюче корпус 1, стрілу 2, однією стороною шарнірно з'єднану до судна, з можливістю повороту навколо вертикальної колони 3 приводом 4, а на протилежній стороні стріли змонтоване підтримуюче колесо 5 з приводом 6 На стрілі 2 змонтовані ріжучі ножі 7 та конвейєр 8 Для попередження перевертання судна, на днищі корпуса змонтована висувна площина 9, приводом 10, закріплена шарнірно до штанги 11а, лебідка 12 для підняття чи зниження стріли 2 В походному стані стріла розміщена на МІСЦІ кріплення 13 Пристрій працює наступним чином Пристрій, в походному стані, входить в початкову зону канала і зупиняється При включені привода 10 висуваються площини 9, лебідка 12 припіднімає стрілу 2 з місця кріплення 13, а привод 4 виводить її перпендикулярно корпусу судна Лебідкою 12 регулюється потрібна висота стріли 2 Підняттям висувних площин 9, включенням приводів ріжучих ножів 7, конвеєра 8 та привода переміщення судна і привода 6 колеса 5, виконується скошування комиша При тупікновому каналі, пристрій скошує комиш з однієї сторони, а в КІНЦІ канала зупиняється, включенням привода 4 повороту стріли, вико 1 00 о о> ю 59087 нується скошування по радіусу, а при закінчені повороту стріли 2, включенням привода переміщення судна, продовжує, скошування комиша з протилежної сторони до вихода із канала Перед виходом з канала пристрій зупиняється, все приводи вимикаються Включенням привода 10 висовуються площини 9 до натиснення на грунт, а привода лебідки 12 та 4, припіднімають і повертають стрілу на місце 13 для закріплення Підняттям ПЛОЩИН 9 приводом 10 пристрій готовий для переміщення до іншого каналу При ІНШІЙ формі каналу, пристрій входить в Комп'ютерна верстка Н Лисенко початкову зону канала, зупиняється переходить в робочий стан і скошує комиш з однієї сторони При закінчення скошування комиша з однієї сторони пристрій виходить з каналу, переходить в похідний стан, розвертається в річці чи озері і входить в початок того ж канала з якого щойно вийшов і скошує комиш з іншої сторони Впровадження пропонуємого пристрія дозволить виконувати повний цикл механізованого скошування комиша на поймено-заболочуваному грунті без руйнування бруньок його коренів Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
