Пристрій ориєнтації конвеєра і секцій механізованого кріплення

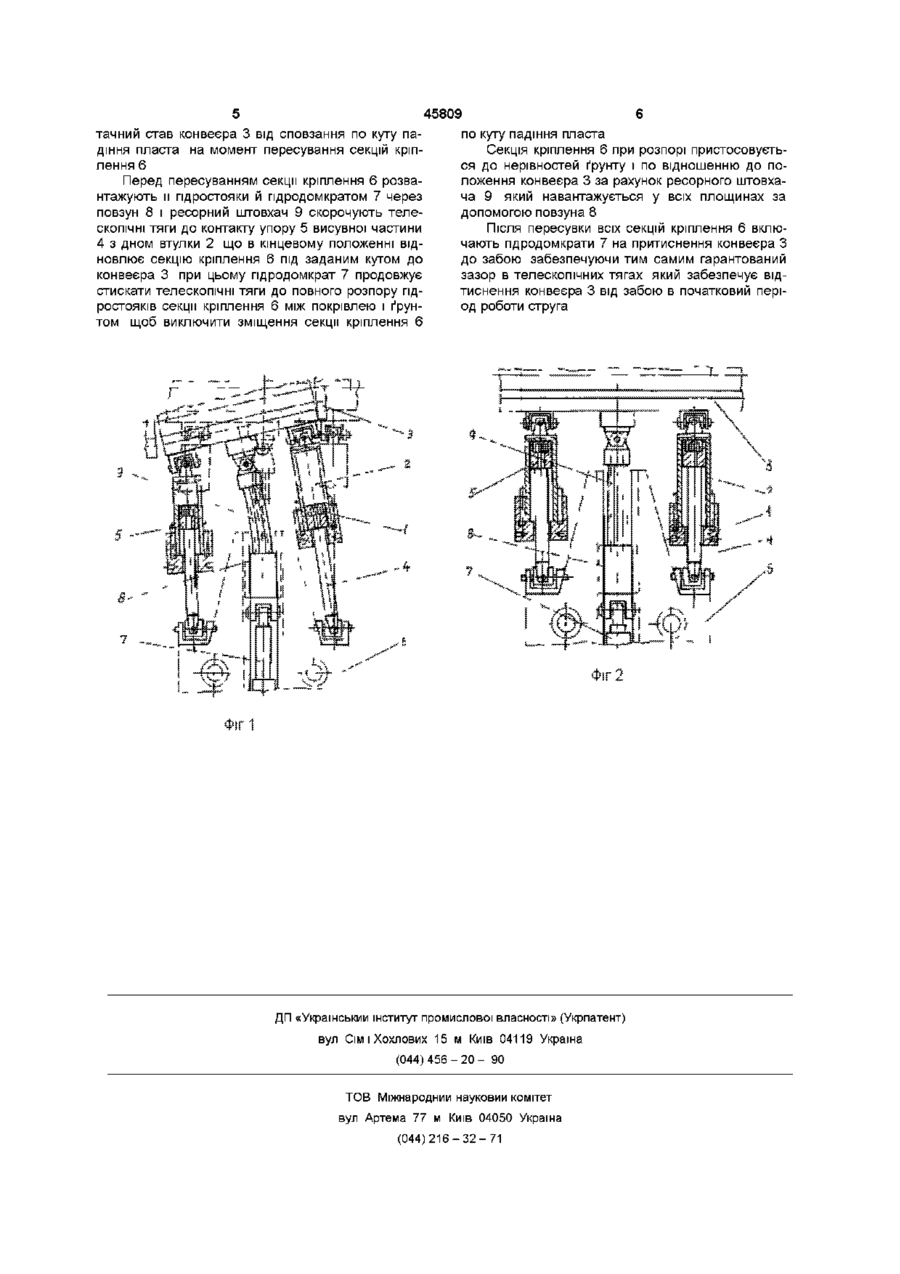

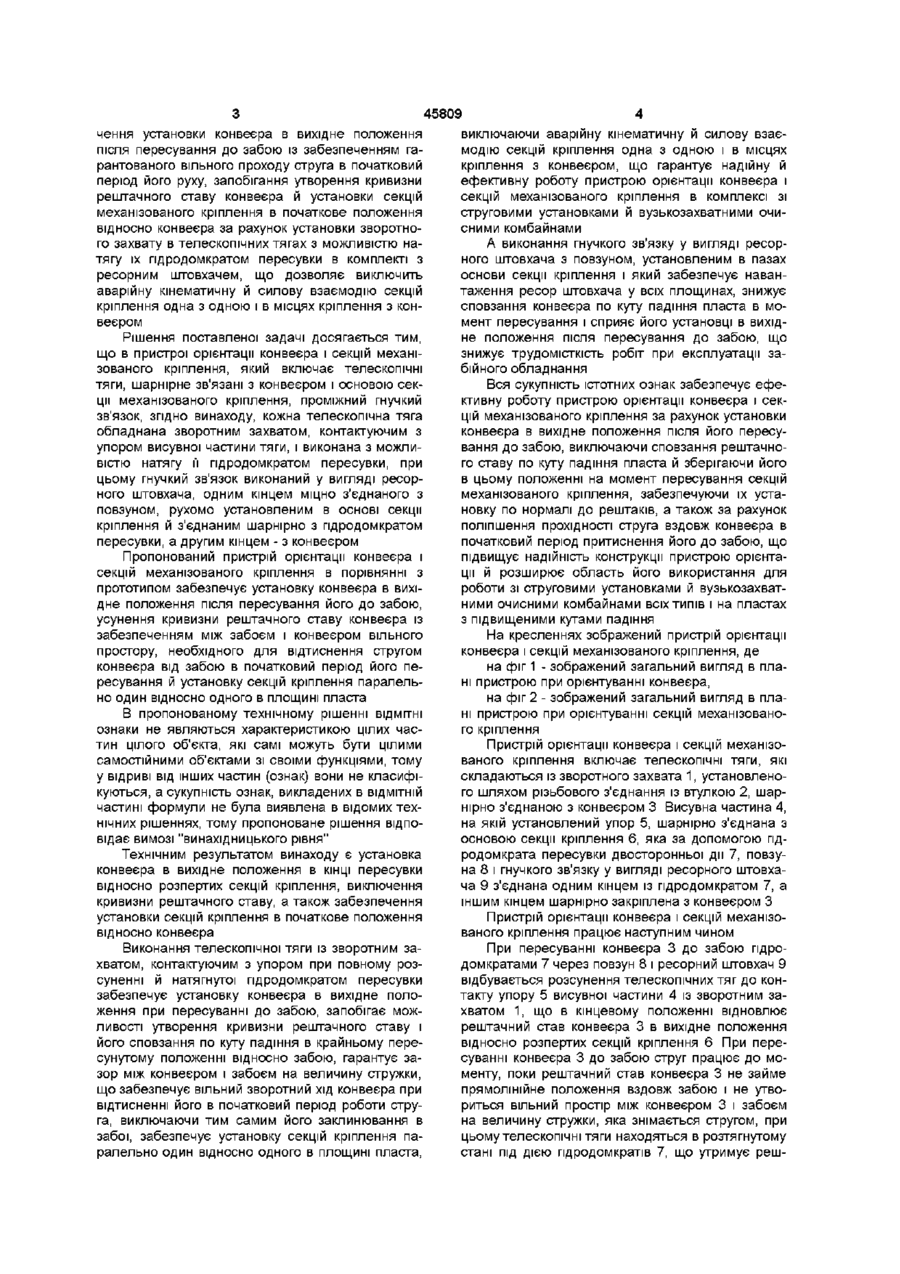

Пристрій орієнтації конвеєра і секцій механізованого кріплення, який включає телескопічні тяги, шарнірно звязані з конвеєром і основою секції механізованого кріплення, проміжний гнучкий зв'язок, який відрізняється тим, що кожна телескопічна тяга обладнана зворотним захватом, контактуючим з упором висувної частини тяги, і виконана з можливістю натягу и гідродомкратом пересувки, при цьому гнучкий зв'язок виконаний у вигляді ресорного штовхача, одним кінцем міцно з'єднаного з повзуном, рухомо установленим в основі секції кріплення і з'єднаним шарнірно з гідродомкратом пересувки, а другим кінцем - з конвеєром Винахід стосується вугільної промисловості, зокрема засобів, які забезпечують направлене пересування конвеєра й агрегатованих з ним механізованих кріплень, які застосовуються з вузькозахватними очисними комбайнами й струговими установками Відомий пристрій з'єднання конвеєра й секцій механізованого кріплення, який складається з двох гідродомкратів двосторонньої дії, під'єднаних вертикальними штирями до задньої частини основи секції кріплення й до настилу з двома роликами, установленому на конвеєрі і який фіксує передню частину основи секції кріплення зі скосами, забезпечуючи, тим самим, нормальне положення секції кріплення відносно конвеєра (див А С СРСР №256707 кл Е21Д23/00, опубл 111169р. бюл №35 "Механізоване кріплення") Недоліком відомого пристрою є те, що він не поновлює в початкове положення конвеєр після його пересувки до забою, що викликає зміну положень точок прив'язки до нього секцій механізованого кріплення в площині пласта й не виключає утворення кривизни рештачного ставу конвеєра, втрачаючи, таким чином, взаємо розташування секцій кріплення один відносно одного при орієнтації їх по нормалі до рештачного ставу конвеєра, що викликає аварійну кінематичну й силову взаємодію між ними Найближчим рішенням по технічній суті до заявленого, прийнятого за прототип, є пристрій орієнтації секції механізованого кріплення, який вклю чає телескопічні тяги, звязані вертикальними осями і проміжними елементами з основою секції кріплення та конвеєром, гнучкий зв'язок між основою секції кріплення й конвеєром, виконаним у вигляді відрізків кол о кільцевого ланцюга (див А С СРСР №626224, кл Є21Д23/04, публ ЗО 09 78р , бюл №36 "Пристрій орієнтації секції механізованого кріплення") Недоліком відомого пристрою орієнтації секції механізованого кріплення є те, що його телескопічні тяги та гнучкий зв'язок у вигляді відрізків колокільцевого ланцюга не поновлюють в початкове положення конвеєр після його пересування до забою, не запобігають викривленню рештачного ставу конвеєра й не впливають на зміну положення точок прив'язки до нього секцій кріплення, порушуючи, тим самим, задане їх взаєморозташування при орієнтуванні по нормалі до рештаків, створюючи аварійну кінематичну й силову взаємодію між ними Крім того, телескопічні тяги після пересування секції кріплення до конвеєра не мають вільного ходу, необхідного для відтиснення конвеєра від забою в початковий період проходу струга, що не виключає його заклинювання між забоєм і конвеєром, а наявність гнучкого зв'язку у вигляді відрізків кол о кільцевого ланцюга не сприяє утриманню конвеєра від сповзання по куту падіння пласта В основу винаходу поставлена задача створення ефективного пристрою орієнтації конвеєра і секцій механізованого кріплення шляхом забезпе о 00 ю 45809 чення установки конвеєра в вихідне положення після пересування до забою із забезпеченням гарантованого вільного проходу струга в початковий період його руху, запобігання утворення кривизни рештачного ставу конвеєра й установки секцій механізованого кріплення в початкове положення відносно конвеєра за рахунок установки зворотного захвату в телескопічних тягах з можливістю натягу їх гідродомкратом пересувки в комплекті з ресорним штовхачем, що дозволяє виключить аварійну кінематичну й силову взаємодію секцій кріплення одна з одною і в місцях кріплення з конвеєром Рішення поставленої задачі досягається тим, що в пристрої орієнтації конвеєра і секцій механізованого кріплення, який включає телескопічні тяги, шарнірне зв'язані з конвеєром і основою секції механізованого кріплення, проміжний гнучкий зв'язок, згідно винаходу, кожна телескопічна тяга обладнана зворотним захватом, контактуючим з упором висувної частини тяги, і виконана з можливістю натягу її гідродомкратом пересувки, при цьому гнучкий зв'язок виконаний у вигляді ресорного штовхача, одним кінцем міцно з'єднаного з повзуном, рухомо установленим в основі секції кріплення й з'єднаним шарнірно з гідродомкратом пересувки, а другим кінцем - з конвеєром Пропонований пристрій орієнтації конвеєра і секцій механізованого кріплення в порівнянні з прототипом забезпечує установку конвеєра в вихідне положення після пересування його до забою, усунення кривизни рештачного ставу конвеєра із забезпеченням між забоєм і конвеєром вільного простору, необхідного для відтиснення стругом конвеєра від забою в початковий період його пересування й установку секцій кріплення паралельно один відносно одного в площині пласта В пропонованому технічному рішенні ВІДМІТНІ ознаки не являються характеристикою цілих частин цілого об'єкта, які самі можуть бути цілими самостійними об'єктами зі своїми функціями, тому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених в ВІДМІТНІЙ частині формули не була виявлена в відомих технічних рішеннях, тому пропоноване рішення відповідає вимозі "винахідницького рівня" Технічним результатом винаходу є установка конвеєра в вихідне положення в КІНЦІ пересувки відносно розпертих секцій кріплення, виключення кривизни рештачного ставу, а також забезпечення установки секцій кріплення в початкове положення відносно конвеєра Виконання телескопічної тяги із зворотним захватом, контактуючим з упором при повному розсуненні й натягнутої гідродомкратом пересувки забезпечує установку конвеєра в вихідне положення при пересуванні до забою, запобігає можливості утворення кривизни рештачного ставу і його сповзання по куту падіння в крайньому пересунутому положенні відносно забою, гарантує зазор між конвеєром і забоєм на величину стружки, що забезпечує вільний зворотний хід конвеєра при відтисненні його в початковий період роботи струга, виключаючи тим самим його заклинювання в забої, забезпечує установку секцій кріплення паралельно один відносно одного в площині пласта, виключаючи аварійну кінематичну и силову взаємодію секцій кріплення одна з одною і в місцях кріплення з конвеєром, що гарантує надійну й ефективну роботу пристрою орієнтації конвеєра і секцій механізованого кріплення в комплексі зі струговими установками й вузькозахватними очисними комбайнами А виконання гнучкого зв'язку у вигляді ресорного штовхача з повзуном, установленим в пазах основи секції кріплення і який забезпечує навантаження ресор штовхача у всіх площинах, знижує сповзання конвеєра по куту падіння пласта в момент пересування і сприяє його установці в вихідне положення після пересування до забою, що знижує трудомісткість робіт при експлуатації забійного обладнання Вся сукупність істотних ознак забезпечує ефективну роботу пристрою орієнтації конвеєра і секцій механізованого кріплення за рахунок установки конвеєра в вихідне положення після його пересування до забою, виключаючи сповзання рештачного ставу по куту падіння пласта й зберігаючи його в цьому положенні на момент пересування секцій механізованого кріплення, забезпечуючи їх установку по нормалі до рештаків, а також за рахунок поліпшення прохідності струга вздовж конвеєра в початковий період притиснення його до забою, що підвищує надійність конструкції пристрою орієнтації й розширює область його використання для роботи зі струговими установками й вузькозахватними очисними комбайнами всіх типів і на пластах з підвищеними кутами падіння На кресленнях зображений пристрій орієнтації конвеєра і секцій механізованого кріплення, де на фіг 1 - зображений загальний вигляд в плані пристрою при орієнтуванні конвеєра, на фіг 2 - зображений загальний вигляд в плані пристрою при орієнтуванні секцій механізованого кріплення Пристрій орієнтації конвеєра і секцій механізованого кріплення включає телескопічні тяги, які складаються із зворотного захвата 1, установленого шляхом різьбового з'єднання із втулкою 2, шарнірно з'єднаною з конвеєром 3 Висувна частина 4, на якій установлений упор 5, шарнірно з'єднана з основою секції кріплення 6, яка за допомогою гідродомкрата пересувки двосторонньої дії 7, повзуна 8 і гнучкого зв'язку у вигляді ресорного штовхача 9 з'єднана одним кінцем із гідродомкратом 7, а іншим кінцем шарнірно закріплена з конвеєром З Пристрій орієнтації конвеєра і секцій механізованого кріплення працює наступним чином При пересуванні конвеєра 3 до забою гідродомкратами 7 через повзун 8 і ресорний штовхач 9 відбувається розсунення телескопічних тяг до контакту упору 5 висувної частини 4 із зворотним захватом 1, що в кінцевому положенні відновлює рештачний став конвеєра 3 в вихідне положення відносно розпертих секцій кріплення 6 При пересуванні конвеєра 3 до забою струг працює до моменту, поки рештачний став конвеєра 3 не займе прямолінійне положення вздовж забою і не утвориться вільний простір між конвеєром 3 і забоєм на величину стружки, яка знімається стругом, при цьому телескопічні тяги находяться в розтягнутому стані під дією гідродомкратів 7, що утримує реш 45809 тачний став конвеєра З від сповзання по куту папо куту падіння пласта діння пласта на момент пересування секцій кріпСекція кріплення 6 при розпорі пристосовуєтьлення 6 ся до нерівностей ґрунту і по відношенню до поПеред пересуванням секції кріплення 6 розваложення конвеєра 3 за рахунок ресорного штовхантажують и пдростояки й гідродомкратом 7 через ча 9 який навантажується у всіх площинах за повзун 8 і ресорний штовхач 9 скорочують теледопомогою повзуна 8 скопічні тяги до контакту упору 5 висувної частини Після пересувки всіх секцій кріплення 6 вклю4 з дном втулки 2 що в кінцевому положенні відчають гідродомкрати 7 на притиснення конвеєра З новлює секцію кріплення 6 під заданим кутом до до забою забезпечуючи тим самим гарантований конвеєра 3 при цьому гідродомкрат 7 продовжує зазор в телескопічних тягах який забезпечує відстискати телескопічні тяги до повного розпору пдтиснення конвеєра 3 від забою в початковий періростояків секції кріплення 6 між покрівлею і ґрунод роботи струга том щоб виключити зміщення секції кріплення 6 ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна (044)456-20- 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71
