Пристрій орієнтації секції механізованого кріплення

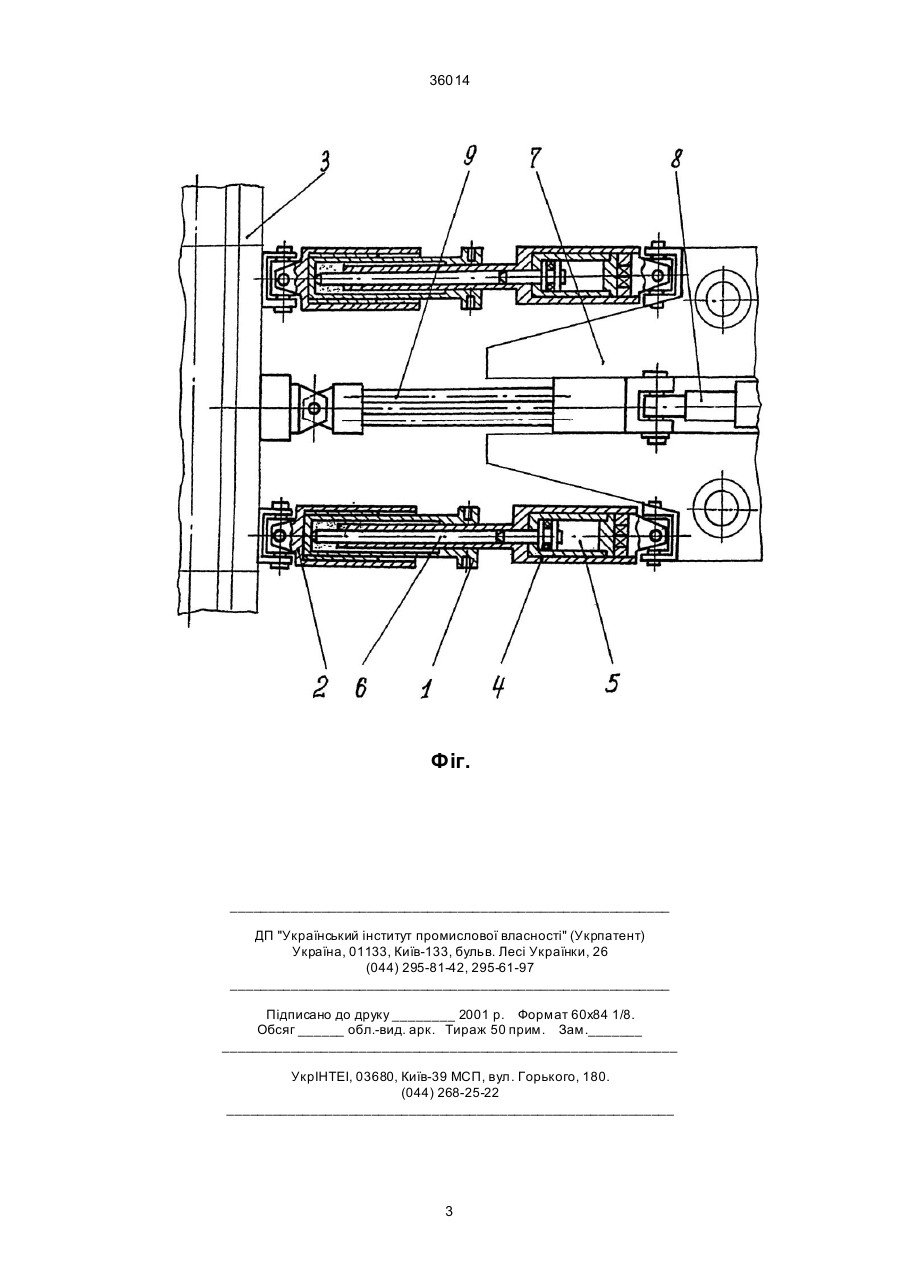

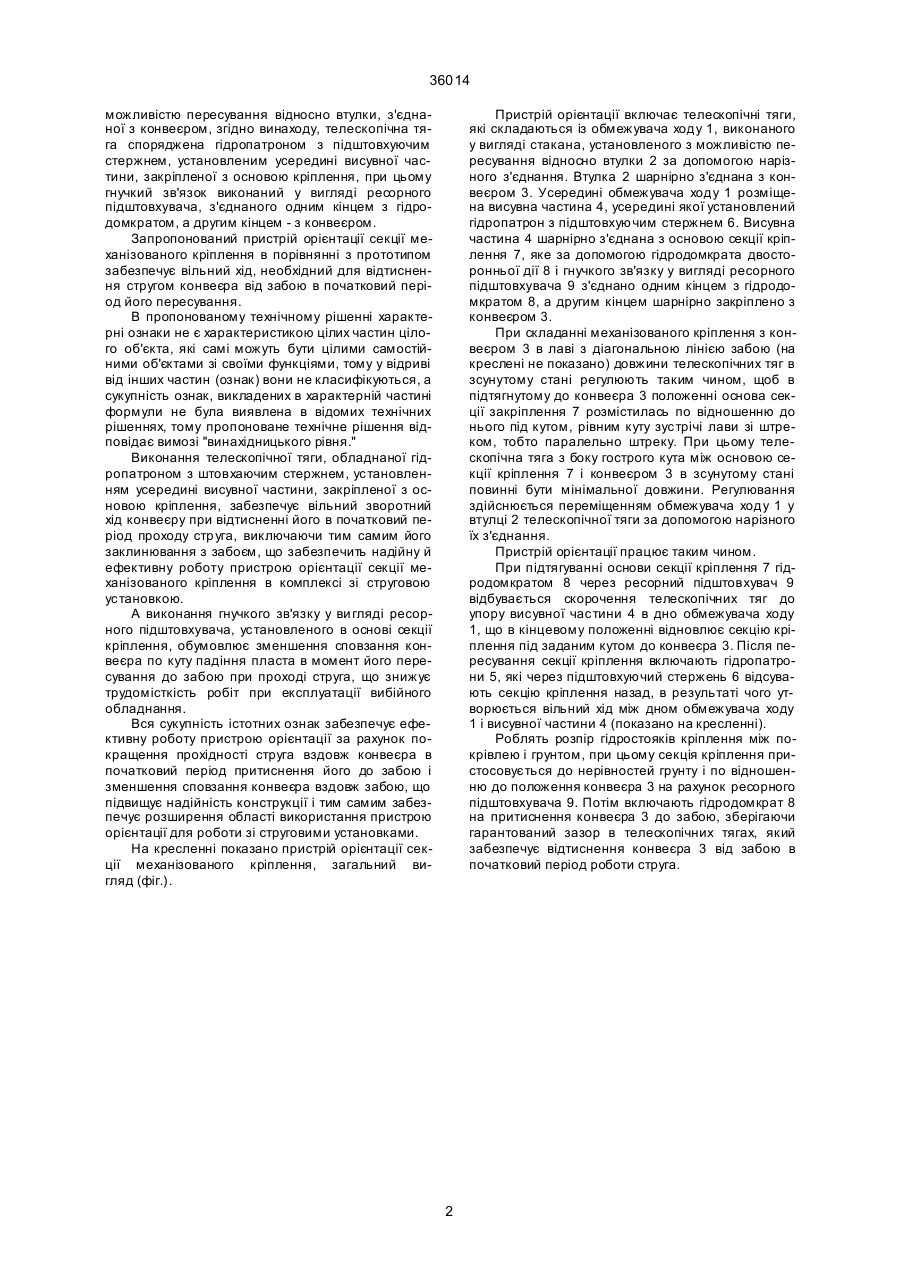

Пристрій орієнтації секції механізованого кріплення, який включає телескопічні тяги і проміжний гнучкий зв'язок, які з'єднують шарнірно основу се 36014 можливістю пересування відносно втулки, з'єднаної з конвеєром, згідно винаходу, телескопічна тяга споряджена гідропатроном з підштовхуючим стержнем, установленим усередині висувної частини, закріпленої з основою кріплення, при цьому гнучкий зв'язок виконаний у вигляді ресорного підштовхувача, з'єднаного одним кінцем з гідродомкратом, а другим кінцем - з конвеєром. Запропонований пристрій орієнтації секції механізованого кріплення в порівнянні з прототипом забезпечує вільний хід, необхідний для відтиснення стругом конвеєра від забою в початковий період його пересування. В пропонованому технічному рішенні характерні ознаки не є характеристикою цілих частин цілого об'єкта, які самі можуть бути цілими самостійними об'єктами зі своїми функціями, тому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених в характерній частині формули не була виявлена в відомих технічних рішеннях, тому пропоноване технічне рішення відповідає вимозі "винахідницького рівня." Виконання телескопічної тяги, обладнаної гідропатроном з штовхаючим стержнем, установленням усередині висувної частини, закріпленої з основою кріплення, забезпечує вільний зворотний хід конвеєру при відтисненні його в початковий період проходу стр уга, виключаючи тим самим його заклинювання з забоєм, що забезпечить надійну й ефективну роботу пристрою орієнтації секції механізованого кріплення в комплексі зі струговою установкою. А виконання гнучкого зв'язку у ви гляді ресорного підштовхувача, установленого в основі секції кріплення, обумовлює зменшення сповзання конвеєра по куту падіння пласта в момент його пересування до забою при проході струга, що знижує трудомісткість робіт при експлуатації вибійного обладнання. Вся сукупність істотних ознак забезпечує ефективну роботу пристрою орієнтації за рахунок покращення прохідності струга вздовж конвеєра в початковий період притиснення його до забою і зменшення сповзання конвеєра вздовж забою, що підвищує надійність конструкції і тим самим забезпечує розширення області використання пристрою орієнтації для роботи зі струговими установками. На кресленні показано пристрій орієнтації секції механізованого кріплення, загальний вигляд (фіг.). Пристрій орієнтації включає телескопічні тяги, які складаються із обмежувача ходу 1, виконаного у вигляді стакана, установленого з можливістю пересування відносно втулки 2 за допомогою нарізного з'єднання. Втулка 2 шарнірно з'єднана з конвеєром 3. Усередині обмежувача ходу 1 розміщена висувна частина 4, усередині якої установлений гідропатрон з підштовхуючим стержнем 6. Висувна частина 4 шарнірно з'єднана з основою секції кріплення 7, яке за допомогою гідродомкрата двосторонньої дії 8 і гнучкого зв'язку у вигляді ресорного підштовхувача 9 з'єднано одним кінцем з гідродомкратом 8, а другим кінцем шарнірно закріплено з конвеєром 3. При складанні механізованого кріплення з конвеєром 3 в лаві з діагональною лінією забою (на креслені не показано) довжини телескопічних тяг в зсунутому стані регулюють таким чином, щоб в підтягнутому до конвеєра 3 положенні основа секції закріплення 7 розмістилась по відношенню до нього під кутом, рівним куту зустрічі лави зі штреком, тобто паралельно штреку. При цьому телескопічна тяга з боку гострого кута між основою секції кріплення 7 і конвеєром 3 в зсунутому стані повинні бути мінімальної довжини. Регулювання здійснюється переміщенням обмежувача ходу 1 у втулці 2 телескопічної тяги за допомогою нарізного їх з'єднання. Пристрій орієнтації працює таким чином. При підтягуванні основи секції кріплення 7 гідродомкратом 8 через ресорний підштовхувач 9 відбувається скорочення телескопічних тяг до упору висувної частини 4 в дно обмежувача ходу 1, що в кінцевому положенні відновлює секцію кріплення під заданим кутом до конвеєра 3. Після пересування секції кріплення включають гідропатрони 5, які через підштовхуючий стержень 6 відсувають секцію кріплення назад, в результаті чого утворюється вільний хід між дном обмежувача ходу 1 і висувної частини 4 (показано на кресленні). Роблять розпір гідростояків кріплення між покрівлею і грунтом, при цьому секція кріплення пристосовується до нерівностей грунту і по відношенню до положення конвеєра 3 на рахунок ресорного підштовхувача 9. Потім включають гідродомкрат 8 на притиснення конвеєра 3 до забою, зберігаючи гарантований зазор в телескопічних тягах, який забезпечує відтиснення конвеєра 3 від забою в початковий період роботи струга. 2 36014 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
