Система наповнення гідравлічного преса

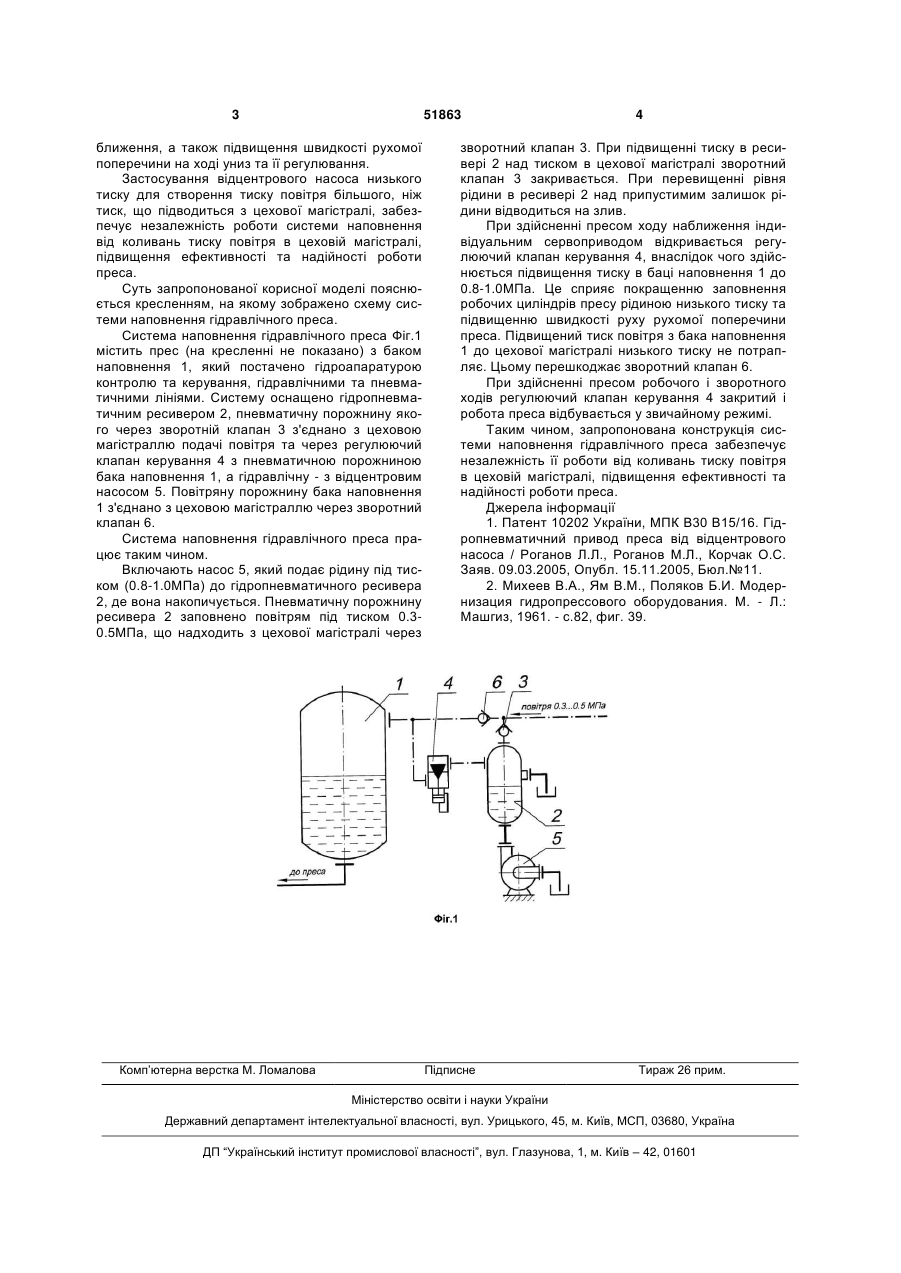

Система наповнення гідравлічного преса, що містить прес з баком наповнення, який оснащено 3 51863 ближення, а також підвищення швидкості рухомої поперечини на ході униз та її регулювання. Застосування відцентрового насоса низького тиску для створення тиску повітря більшого, ніж тиск, що підводиться з цехової магістралі, забезпечує незалежність роботи системи наповнення від коливань тиску повітря в цеховій магістралі, підвищення ефективності та надійності роботи преса. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему системи наповнення гідравлічного преса. Система наповнення гідравлічного преса Фіг.1 містить прес (на кресленні не показано) з баком наповнення 1, який постачено гідроапаратурою контролю та керування, гідравлічними та пневматичними лініями. Систему оснащено гідропневматичним ресивером 2, пневматичну порожнину якого через зворотній клапан 3 з'єднано з цеховою магістраллю подачі повітря та через регулюючий клапан керування 4 з пневматичною порожниною бака наповнення 1, а гідравлічну - з відцентровим насосом 5. Повітряну порожнину бака наповнення 1 з'єднано з цеховою магістраллю через зворотний клапан 6. Система наповнення гідравлічного преса працює таким чином. Включають насос 5, який подає рідину під тиском (0.8-1.0МПа) до гідропневматичного ресивера 2, де вона накопичується. Пневматичну порожнину ресивера 2 заповнено повітрям під тиском 0.30.5МПа, що надходить з цехової магістралі через Комп’ютерна верстка М. Ломалова 4 зворотний клапан 3. При підвищенні тиску в ресивері 2 над тиском в цехової магістралі зворотний клапан 3 закривається. При перевищенні рівня рідини в ресивері 2 над припустимим залишок рідини відводиться на злив. При здійсненні пресом ходу наближення індивідуальним сервоприводом відкривається регулюючий клапан керування 4, внаслідок чого здійснюється підвищення тиску в баці наповнення 1 до 0.8-1.0МПа. Це сприяє покращенню заповнення робочих циліндрів пресу рідиною низького тиску та підвищенню швидкості руху рухомої поперечини преса. Підвищений тиск повітря з бака наповнення 1 до цехової магістралі низького тиску не потрапляє. Цьому перешкоджає зворотний клапан 6. При здійсненні пресом робочого і зворотного ходів регулюючий клапан керування 4 закритий і робота преса відбувається у звичайному режимі. Таким чином, запропонована конструкція системи наповнення гідравлічного преса забезпечує незалежність її роботи від коливань тиску повітря в цеховій магістралі, підвищення ефективності та надійності роботи преса. Джерела інформації 1. Патент 10202 України, МПК В30 В15/16. Гідропневматичний привод преса від відцентрового насоса / Роганов Л.Л., Роганов М.Л., Корчак О.С. Заяв. 09.03.2005, Опубл. 15.11.2005, Бюл.№11. 2. Михеев В.А., Ям В.М., Поляков Б.И. Модернизация гидропрессового оборудования. М. - Л.: Машгиз, 1961. - с.82, фиг. 39. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
