Двопоршневий розчинобетононасос з кулачковим приводом та зворотною кулісою

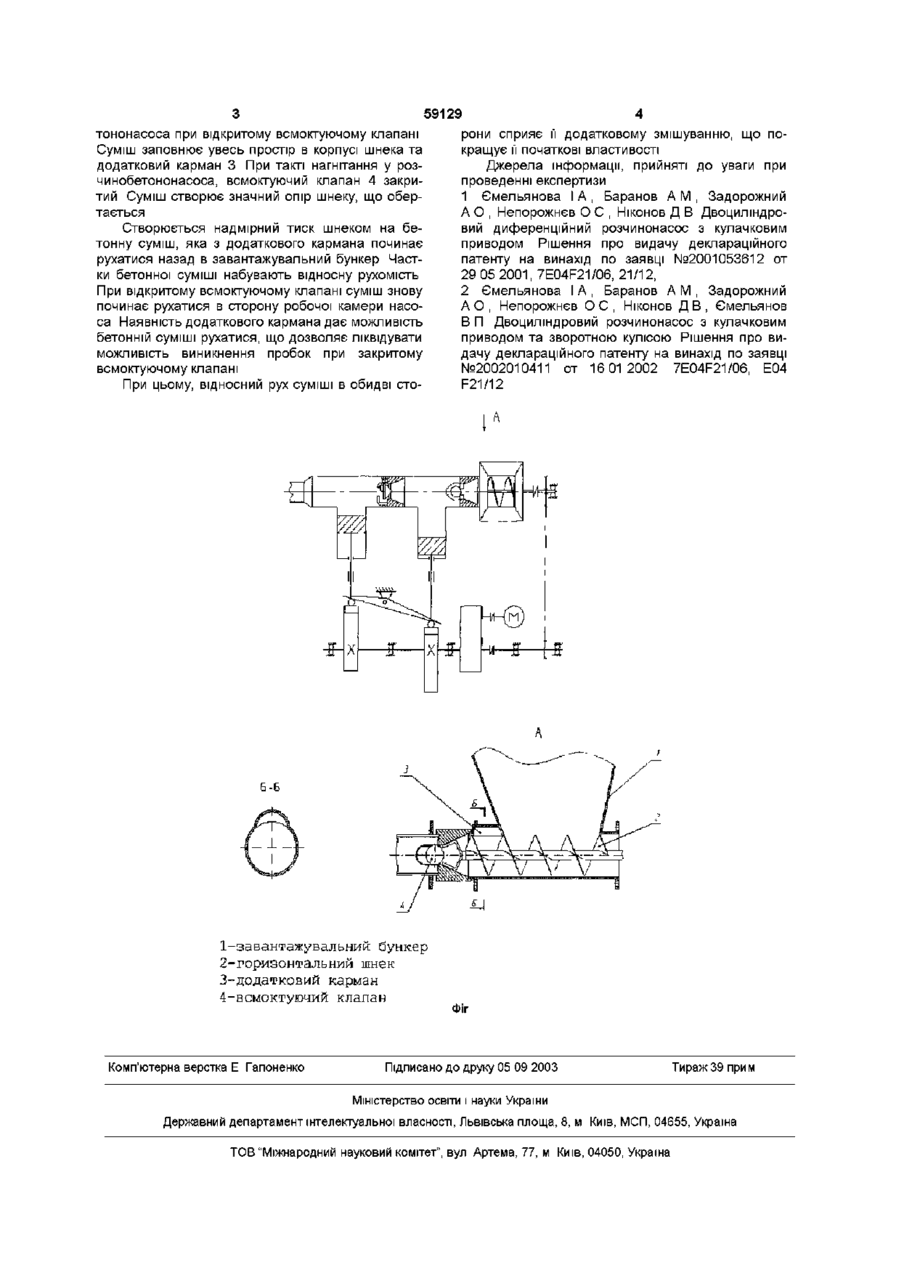

Двопоршневий розчинобетононасос з кулач ковим приводом та зворотною кулісою, у якого перед всмоктуючим клапаном під завантажувальним бункером встановлено горизонтальний шнек з перегрібачем на вільному КІНЦІ, ЩО забезпечує примусову подачу будівельної суміші в робочу камеру насоса з можливістю и регулювання, який відрізняється тим, що над вільним кінцем шнека в завантажувальному бункері виконано карман, що дозволяє ліквідувати можливість виникнення пробок при закритому всмоктуючому клапані Винахід відноситься до будівництва та будівельної індустрії, може бути використаним для замонолічування стиків, а також для бетонування укосів гідротехнічних споруд, підлог, сейфів, ремонту дорожніх та аеродромних покриттів, будинків в умовах реконструкції, нанесення фактурного шару на відформовані вироби, будинки та споруди, безопалубочного бетонування нетрадиційних конструкцій та споруд, ремонту колодязів та колекторів у каналізаційному господарстві Відомий двоциліндровий розчинонасос з кулачковим приводом, що містить робочий та компенсаційний поршні, які оснащені двома безпружними поршнями та кулісою, що спирається на ролики, які зв'язані з штоками гідроциліндрів і мають безпосередній контакт з профільними кулачками [1] Однак виникає проблема з роботою клапанів насоса при використанні малорухомих бетонних сумішей За прототип прийнято двоциліндровий розчинобетононасос з кулачковим приводом та зворотною кулісою, у якого перед всмоктуючим клапаном під завантажувальним бункером встановлено горизонтальний шнек з перегрібачем на вільному КІНЦІ, що забезпечує примусову подачу будівельної суміші в робочу камеру насоса з можливістю її регулювання [2] Але при закритому нагнітальному клапані виникає протитечія бетонної суміші в горизонтальному шнеку, що може привести до появи пробок в робочій простороні розчинобетононасоса В основу винаходу поставлена задача створити розчинобетононасос з надійною роботою клапанів при виключенні можливості виникання пробок у робочій простороні розчинобетононасоса Для вирішення цієї задачи запропоновано розчинобетононасос із кулачковим приводом та зворотною кулісою, у якого перед всмоктуючим клапаном під завантажувальним бункером встановлено горизонтальний шнек з перегрібачем на вільному КІНЦІ, що забезпечує примусову подачу будівельної суміші в робочу камеру насоса з можливістю її регулювання, який відрізняється тим, що над вільним кінцем шнека в завантажувальному бункері зроблено карман, що дозволяє додатково перемішувати бетонну суміш безпосередньо у розчинобетононасосі в період її протитечії при закритому всмоктуючому клапані і ліквідує можливість виникнення пробок На фіг показано двоциліндровий розчинобетононасос із кулачковим приводом та зворотною кулісою, який має додатковий карман у завантажувальному бункері Двоциліндровий розчинобетононасос із кулачковим приводом та зворотною кулісою має завантажувальний бункері з горизонтальним шнеком 2 та додатковим карманом З Подача бетонної суміші у розчинобетононасос здійснюється наступним чином Бетонна суміш подається у завантажувальний бункер 1, з якого вона горизонтальним шнеком 2 поступає примусово у робочу камеру розчинобе о> ю 59129 тононасоса при відкритому всмоктуючому клапані Суміш заповнює увесь простір в корпусі шнека та додатковий карман 3 При такті нагнітання у розчинобетононасоса, всмоктуючий клапан 4 закритий Суміш створює значний опір шнеку, що обертається Створюється надмірний тиск шнеком на бетонну суміш, яка з додаткового кармана починає рухатися назад в завантажувальний бункер Частки бетонної суміші набувають відносну рухомість При відкритому всмоктуючому клапані суміш знову починає рухатися в сторону робочої камери насоса Наявність додаткового кармана дає можливість бетонній суміші рухатися, що дозволяє ліквідувати можливість виникнення пробок при закритому всмоктуючому клапані При цьому, відносний рух суміші в обидві сто рони сприяє її додатковому змішуванню, що покращує її початкові властивості Джерела інформації, прийняті до уваги при проведенні експертизи 1 Ємельянова І А , Баранов А М , Задорожний А О , Непорожнєє О С , Ніконов Д В Двоциліндровий диференційний розчинонасос з кулачковим приводом Рішення про видачу деклараційного патенту на винахід по заявці №2001053612 от 29 05 2001, 7E04F21/06, 21/12, 2 Ємельянова І А , Баранов А М , Задорожний А О , Непорожнєє О С , Ніконов Д В , Ємельяное В П Двоциліндровий розчинонасос з кулачковим приводом та зворотною кулісою Рішення про видачу деклараційного патенту на винахід по заявці №2002010411 от 16 012002 7E04F21/06, Е04 F21/12 А Б-Б 1-завантажувальний бункер 2-горизонтальний шнек 3-додатковий карман 4-всмоктуючий клапан Комп'ютерна верстка Е Гапоненко Фг і Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
