Багатокамерний насос з приводом від вітродвигуна
Формула / Реферат
Багатокамерний насос з приводом від вітродвигуна, що містить штангу, поршень, циліндр, який відрізняється тим, що кожний поршень розташований одночасно на штанзі і в кожному циліндрі, при цьому вони створюють камеру багатокамерного насоса.
Текст

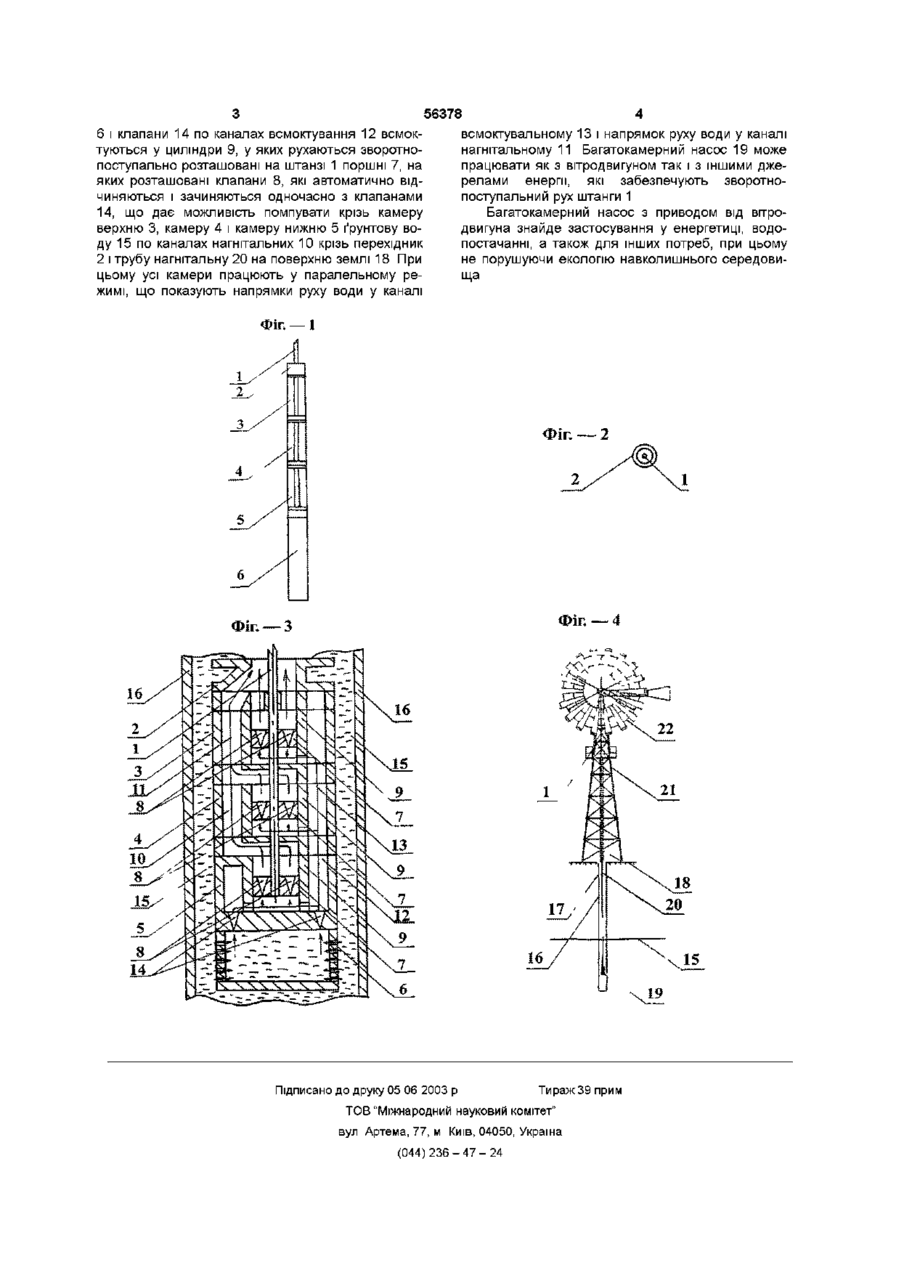

Багатокамерний насос з приводом від вітродвигуна, що містить штангу, поршень, циліндр, який відрізняється тим, що кожний поршень розташований одночасно на штанзі і в кожному циліндрі, при цьому вони створюють камеру багатокамерного насоса Винахід відноситься до галузі вітротехніка, зокрема, до насосів і може бути використаний при створенні поршневих насосів ВІДОМІ поршневі насоси, які використовуються у свердловинах і мають тільки одну камеру з поршнем, об'єм якої визначає продуктивність усього насоса У таких поршневих насосах спостерігається мала продуктивність У винаході багатокамерний насос з приводом від вітродвигуна поставлена задача створити такий багатокамерний насос, який має продуктивність збільшену у стільки разів, скільки камер при габаритах, що дозволяють розміщувати у свердловині Поставлена задача вирішується тим, що запропонований багатокамерний насос з приводом від вітродвигуна містить поршні, штангу, циліндр згідно винаходу поршні містяться одночасно на штанзі і у циліндрах, з якими спільно утворюють камери Порівняльний аналіз запропонованого рішення з прототипом показав, що багатокамерний насос з приводом від вітродвигуна відрізняється тим, що поршні містяться одночасно на штанзі у циліндрах з якими спільно утворюють камери, тобто являє собою принципово новий насосний прилад Новим у винаході багатокамерний насос з приводом від вітродвигуна є поршні, що містяться одночасно на штанзі і у циліндрах з якими спільно утворюють камери Використання запропонованого технічного рішення багатокамерний насос з приводом від вітродвигуна дає такі переваги у порівнянні з відомими можливості мати продуктивність збільшену у стільки разів, скільки камер і прирівняну до відцентрованих насосів, які використовуються у свердловині при однакових діаметрах і дебіте, у можливості різних джерел енергії перетворювати у працю по помпуванні води у тому числі і відновлюючої енергії вітру Винахід пояснюється кресленням багатокамерного насоса з приводом від вітродвигуна, де на фіг 1 показаний вигляд збоку, на фіг 2 показаний вигляд зверху, на фіг 3 показаний схематичний переріз 1-1, на фіг 4 показаний загальний вигляд вітронасосного приладу Багатокамерний насос з приводом від вітродвигуна містить штангу 1, перехідник 2, камеру верхню 3, камеру 4, камеру нижню 5, фільтр 6, поршень 7, клапан 8, циліндр 9, канал нагнітальний 10, напрямок руху води у каналі нагнітальному 11, канал всмоктувальний 12, напрямок руху води у каналі всмоктувальному 13, клапан 14, ґрунтову воду 15, трубу свердловини 16, свердловину 17, земля 18, багатокамерний насос 19, трубу нагнітальну 20, башту 21, вітродвигун 22 Багатокамерний насос з приводом від вітродвигуна містить перехідник 2, камеру верхню З, камеру 4, КІЛЬКІСТЬ яких є величиною змінною і залежить від необхідної продуктивності, камеру нижню 5 у якої містяться клапани 14, фільтр 6, які з'єднані герметично Камери містять канали нагнітальні 10 і всмоктувальні 12, які з'єднані з циліндрами 9, у яких на штанзі 1 містяться поршні 7 з клапанами 8 Багатокамерний насос 19 міститься одночасно у трубі свердловини 16 і у ґрунтовій воді 15, яка йде із землі 18, у якої міститься свердловина 17 і на поверхні якої розташована башта 21 з вітродвигуном 22, який з'єднаний штангою 1 з багатокамерним насосом 19, яка міститься у трубі нагнітальній 20, яка з'єднана з перехідником 2 Таким чином вітродвигун 22 перетворює енергію вітру у зворотно-поступальний рух штанги 1, яка є приводом багатокамерного насоса 19 розташованого у трубі свердловини 16, яка міститься у землі 18, яка у свою чергу містить ґрунтові води 15, які надходять у трубу свердловини 16 де крізь фільтр 00 со (О ю 6 і клапани 14 по каналах всмоктування 12 всмоктуються у циліндри 9, у яких рухаються зворотнопоступально розташовані на штанзі 1 поршні 7, на яких розташовані клапани 8, які автоматично відчиняються і зачиняються одночасно з клапанами 14, що дає можливість помпувати крізь камеру верхню 3, камеру 4 і камеру нижню 5 ґрунтову воду 15 по каналах нагнітальних 10 крізь перехідник 2 і трубу нагнітальну 20 на поверхню землі 18 При цьому усі камери працюють у паралельному режимі, що показують напрямки руху води у каналі 56378 всмоктувальному 13 і напрямок руху води у каналі нагнітальному 11 Багатокамерний насос 19 може працювати як з вітродвигуном так і з іншими джерелами енергії, які забезпечують зворотнопоступальний рух штанги 1 Багатокамерний насос з приводом від вітродвигуна знайде застосування у енергетиці, водопостачанні, а також для інших потреб, при цьому не порушуючи екологію навколишнього середовища ФІГ. Фіг. ФІГ. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюMulti-chamber pump with drive from windmill
Автори англійськоюSidoriuk Yurii Leonidovych
Назва патенту російськоюМногокамерный насос с приводом от ветродвигателя
Автори російськоюСидорюк Юрий Леонидович
МПК / Мітки
МПК: F03D 1/00
Мітки: приводом, вітродвигуна, насос, багатокамерний
