Безрешітна дробарка

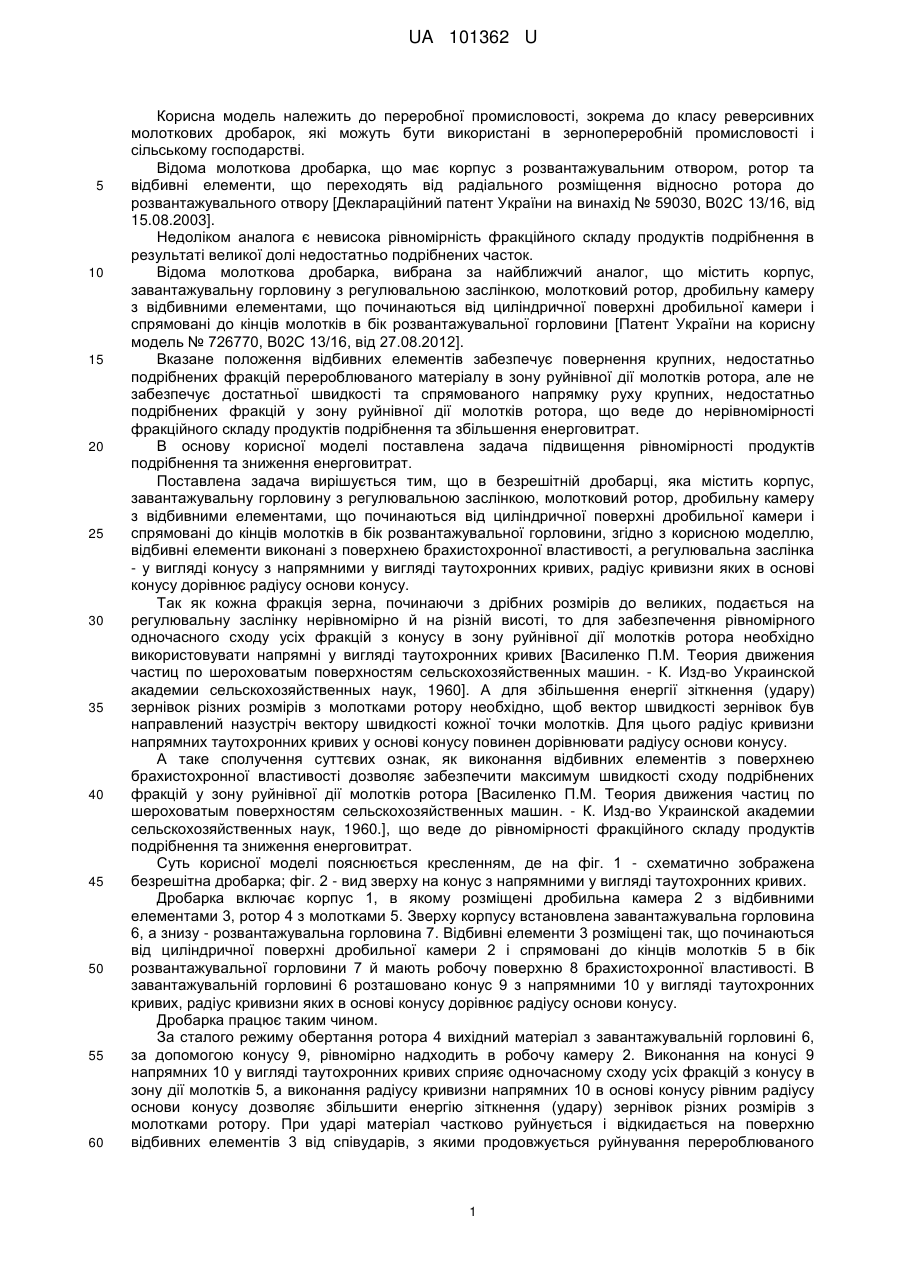

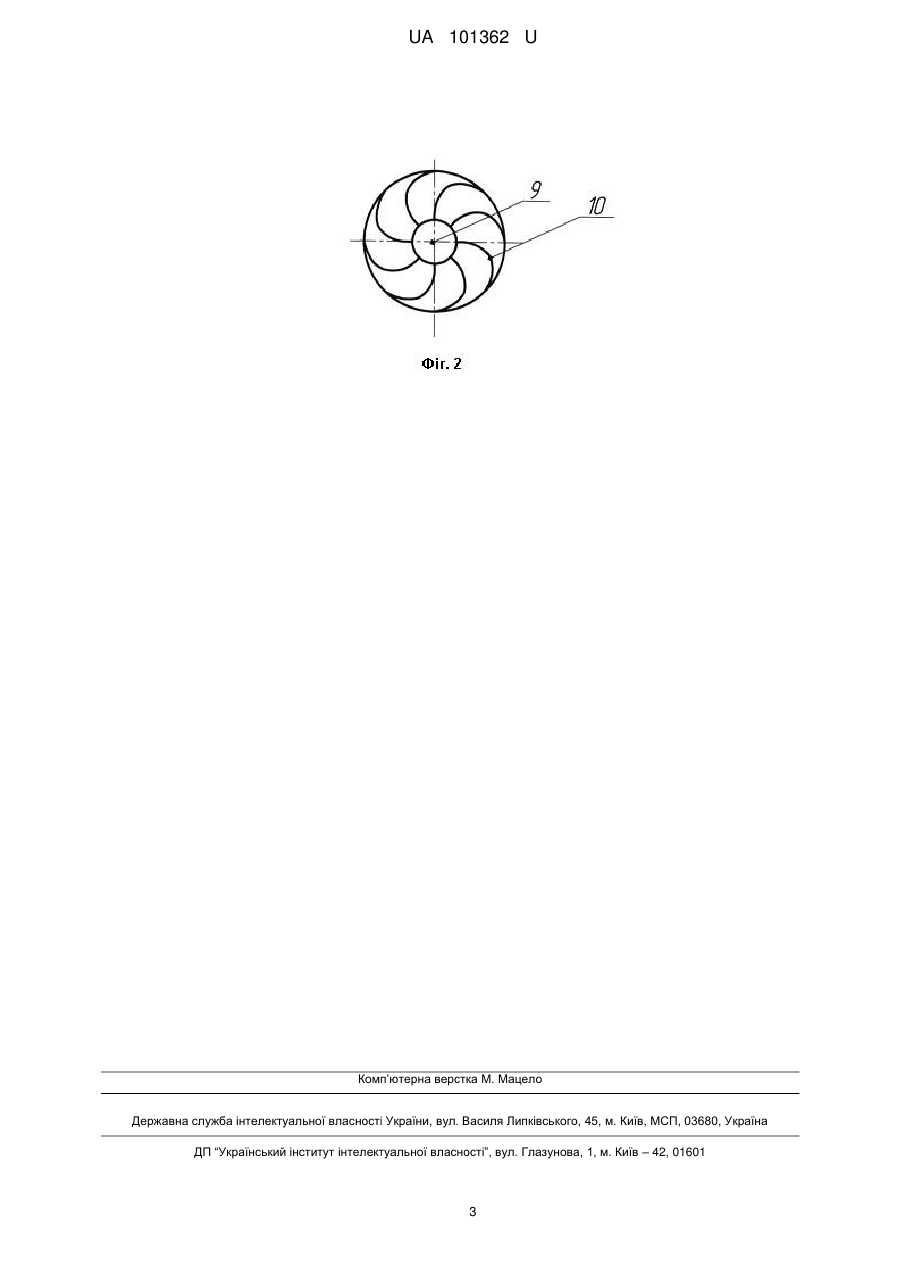

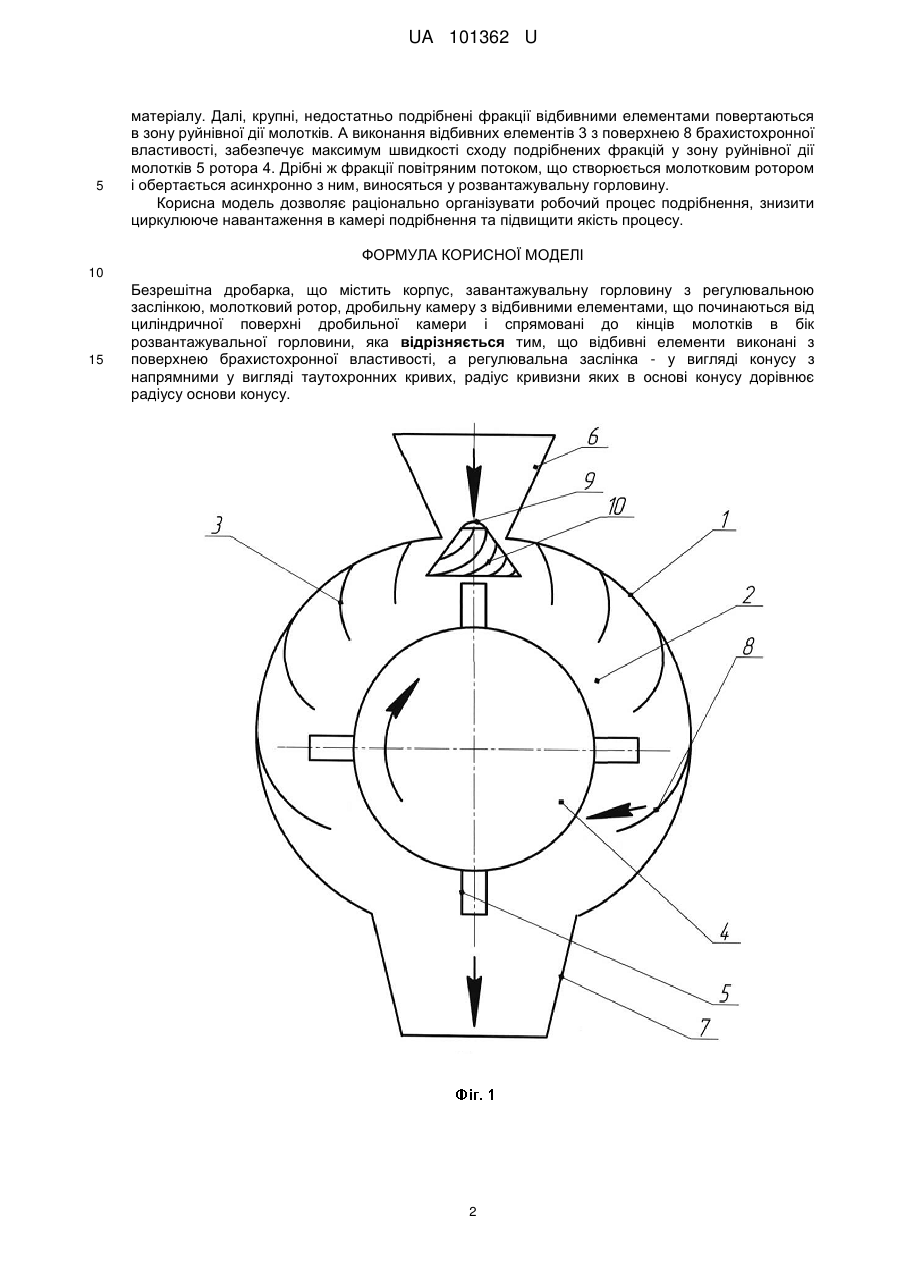

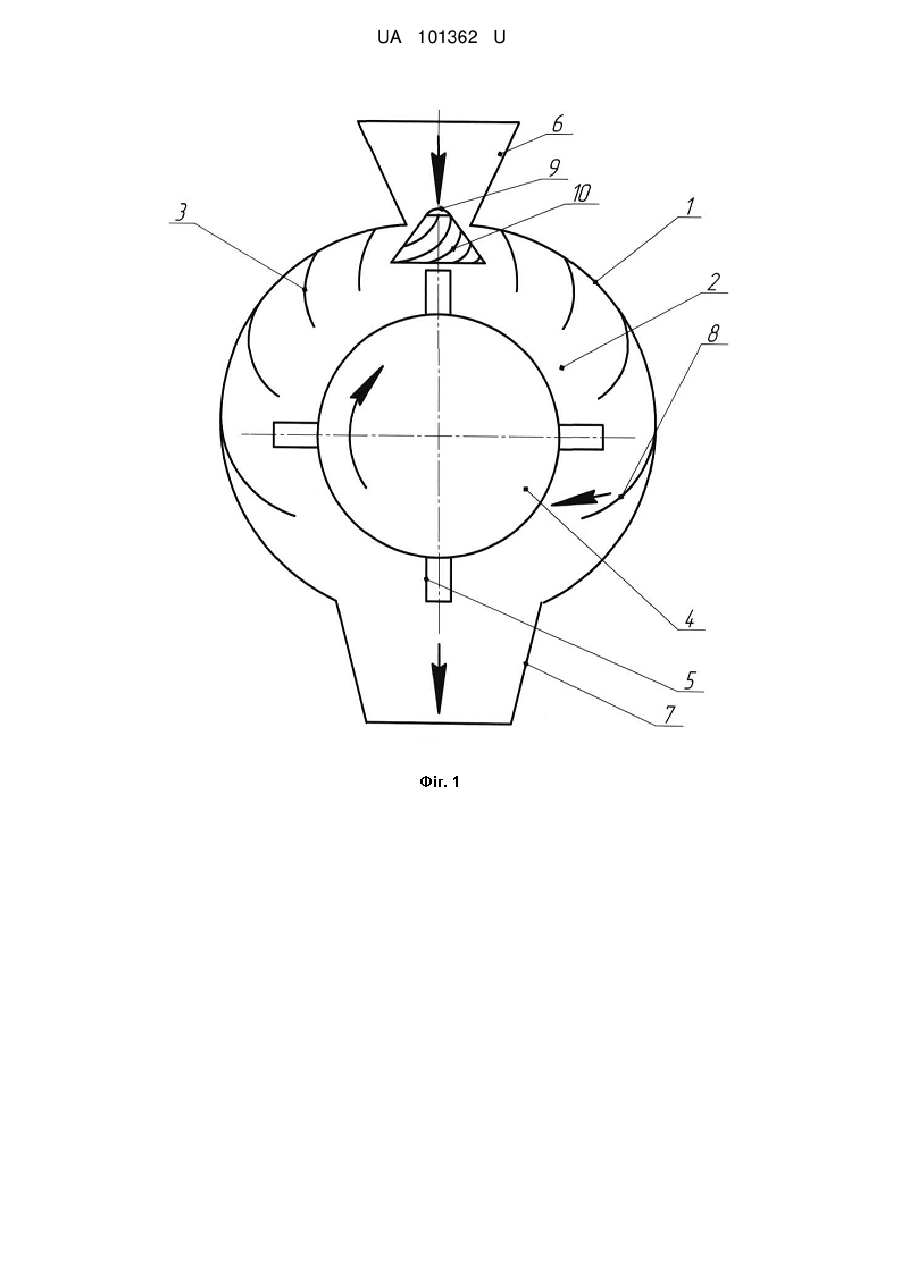

Реферат: Безрешітна дробарка містить корпус, завантажувальну горловину з регулювальною заслінкою, молотковий ротор, дробильну камеру з відбивними елементами, що починаються від циліндричної поверхні дробильної камери і спрямовані до кінців молотків в бік розвантажувальної горловини. Відбивні елементи виконані з поверхнею брахистохронної властивості, а регулювальна заслінка - у вигляді конусу з напрямними у вигляді таутохронних кривих, радіус кривизни яких в основі конусу дорівнює радіусу основи конусу. UA 101362 U (54) БЕЗРЕШІТНА ДРОБАРКА UA 101362 U UA 101362 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до переробної промисловості, зокрема до класу реверсивних молоткових дробарок, які можуть бути використані в зернопереробній промисловості і сільському господарстві. Відома молоткова дробарка, що має корпус з розвантажувальним отвором, ротор та відбивні елементи, що переходять від радіального розміщення відносно ротора до розвантажувального отвору [Деклараційний патент України на винахід № 59030, В02С 13/16, від 15.08.2003]. Недоліком аналога є невисока рівномірність фракційного складу продуктів подрібнення в результаті великої долі недостатньо подрібнених часток. Відома молоткова дробарка, вибрана за найближчий аналог, що містить корпус, завантажувальну горловину з регулювальною заслінкою, молотковий ротор, дробильну камеру з відбивними елементами, що починаються від циліндричної поверхні дробильної камери і спрямовані до кінців молотків в бік розвантажувальної горловини [Патент України на корисну модель № 726770, В02С 13/16, від 27.08.2012]. Вказане положення відбивних елементів забезпечує повернення крупних, недостатньо подрібнених фракцій перероблюваного матеріалу в зону руйнівної дії молотків ротора, але не забезпечує достатньої швидкості та спрямованого напрямку руху крупних, недостатньо подрібнених фракцій у зону руйнівної дії молотків ротора, що веде до нерівномірності фракційного складу продуктів подрібнення та збільшення енерговитрат. В основу корисної моделі поставлена задача підвищення рівномірності продуктів подрібнення та зниження енерговитрат. Поставлена задача вирішується тим, що в безрешітній дробарці, яка містить корпус, завантажувальну горловину з регулювальною заслінкою, молотковий ротор, дробильну камеру з відбивними елементами, що починаються від циліндричної поверхні дробильної камери і спрямовані до кінців молотків в бік розвантажувальної горловини, згідно з корисною моделлю, відбивні елементи виконані з поверхнею брахистохронної властивості, а регулювальна заслінка - у вигляді конусу з напрямними у вигляді таутохронних кривих, радіус кривизни яких в основі конусу дорівнює радіусу основи конусу. Так як кожна фракція зерна, починаючи з дрібних розмірів до великих, подається на регулювальну заслінку нерівномірно й на різній висоті, то для забезпечення рівномірного одночасного сходу усіх фракцій з конусу в зону руйнівної дії молотків ротора необхідно використовувати напрямні у вигляді таутохронних кривих [Василенко П.М. Теория движения частиц по шероховатым поверхностям сельскохозяйственных машин. - К. Изд-во Украинской академии сельскохозяйственных наук, 1960]. А для збільшення енергії зіткнення (удару) зернівок різних розмірів з молотками ротору необхідно, щоб вектор швидкості зернівок був направлений назустріч вектору швидкості кожної точки молотків. Для цього радіус кривизни напрямних таутохронних кривих у основі конусу повинен дорівнювати радіусу основи конусу. А таке сполучення суттєвих ознак, як виконання відбивних елементів з поверхнею брахистохронної властивості дозволяє забезпечити максимум швидкості сходу подрібнених фракцій у зону руйнівної дії молотків ротора [Василенко П.М. Теория движения частиц по шероховатым поверхностям сельскохозяйственных машин. - К. Изд-во Украинской академии сельскохозяйственных наук, 1960.], що веде до рівномірності фракційного складу продуктів подрібнення та зниження енерговитрат. Суть корисної моделі пояснюється кресленням, де на фіг. 1 - схематично зображена безрешітна дробарка; фіг. 2 - вид зверху на конус з напрямними у вигляді таутохронних кривих. Дробарка включає корпус 1, в якому розміщені дробильна камера 2 з відбивними елементами 3, ротор 4 з молотками 5. Зверху корпусу встановлена завантажувальна горловина 6, а знизу - розвантажувальна горловина 7. Відбивні елементи 3 розміщені так, що починаються від циліндричної поверхні дробильної камери 2 і спрямовані до кінців молотків 5 в бік розвантажувальної горловини 7 й мають робочу поверхню 8 брахистохронної властивості. В завантажувальній горловині 6 розташовано конус 9 з напрямними 10 у вигляді таутохронних кривих, радіус кривизни яких в основі конусу дорівнює радіусу основи конусу. Дробарка працює таким чином. За сталого режиму обертання ротора 4 вихідний матеріал з завантажувальній горловині 6, за допомогою конусу 9, рівномірно надходить в робочу камеру 2. Виконання на конусі 9 напрямних 10 у вигляді таутохронних кривих сприяє одночасному сходу усіх фракцій з конусу в зону дії молотків 5, а виконання радіусу кривизни напрямних 10 в основі конусу рівним радіусу основи конусу дозволяє збільшити енергію зіткнення (удару) зернівок різних розмірів з молотками ротору. При ударі матеріал частково руйнується і відкидається на поверхню відбивних елементів 3 від співударів, з якими продовжується руйнування перероблюваного 1 UA 101362 U 5 матеріалу. Далі, крупні, недостатньо подрібнені фракції відбивними елементами повертаються в зону руйнівної дії молотків. А виконання відбивних елементів 3 з поверхнею 8 брахистохронної властивості, забезпечує максимум швидкості сходу подрібнених фракцій у зону руйнівної дії молотків 5 ротора 4. Дрібні ж фракції повітряним потоком, що створюється молотковим ротором і обертається асинхронно з ним, виносяться у розвантажувальну горловину. Корисна модель дозволяє раціонально організувати робочий процес подрібнення, знизити циркулююче навантаження в камері подрібнення та підвищити якість процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Безрешітна дробарка, що містить корпус, завантажувальну горловину з регулювальною заслінкою, молотковий ротор, дробильну камеру з відбивними елементами, що починаються від циліндричної поверхні дробильної камери і спрямовані до кінців молотків в бік розвантажувальної горловини, яка відрізняється тим, що відбивні елементи виконані з поверхнею брахистохронної властивості, а регулювальна заслінка - у вигляді конусу з напрямними у вигляді таутохронних кривих, радіус кривизни яких в основі конусу дорівнює радіусу основи конусу. 2 UA 101362 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
