Вузол з’єднання монолітного перекриття зі сталезалізобетонними колонами
Номер патенту: 59155
Опубліковано: 10.05.2011
Автори: Дмитренко Тетяна Анатоліївна, Семко Олександр Володимирович, Дмитренко Андрій Олександрович
Формула / Реферат
Вузол з'єднання монолітного перекриття зі сталезалізобетонними колонами, що містить сталебетонну колону прямокутного поперечного перерізу, виготовлену зі швелерів та монолітного безбалочного безкапітельного залізобетонного перекриття, який відрізняється тим, що арматура плити протягнута крізь товщу сталебетонної колони за рахунок отворів, просвердлених у сталевій оболонці.
Текст

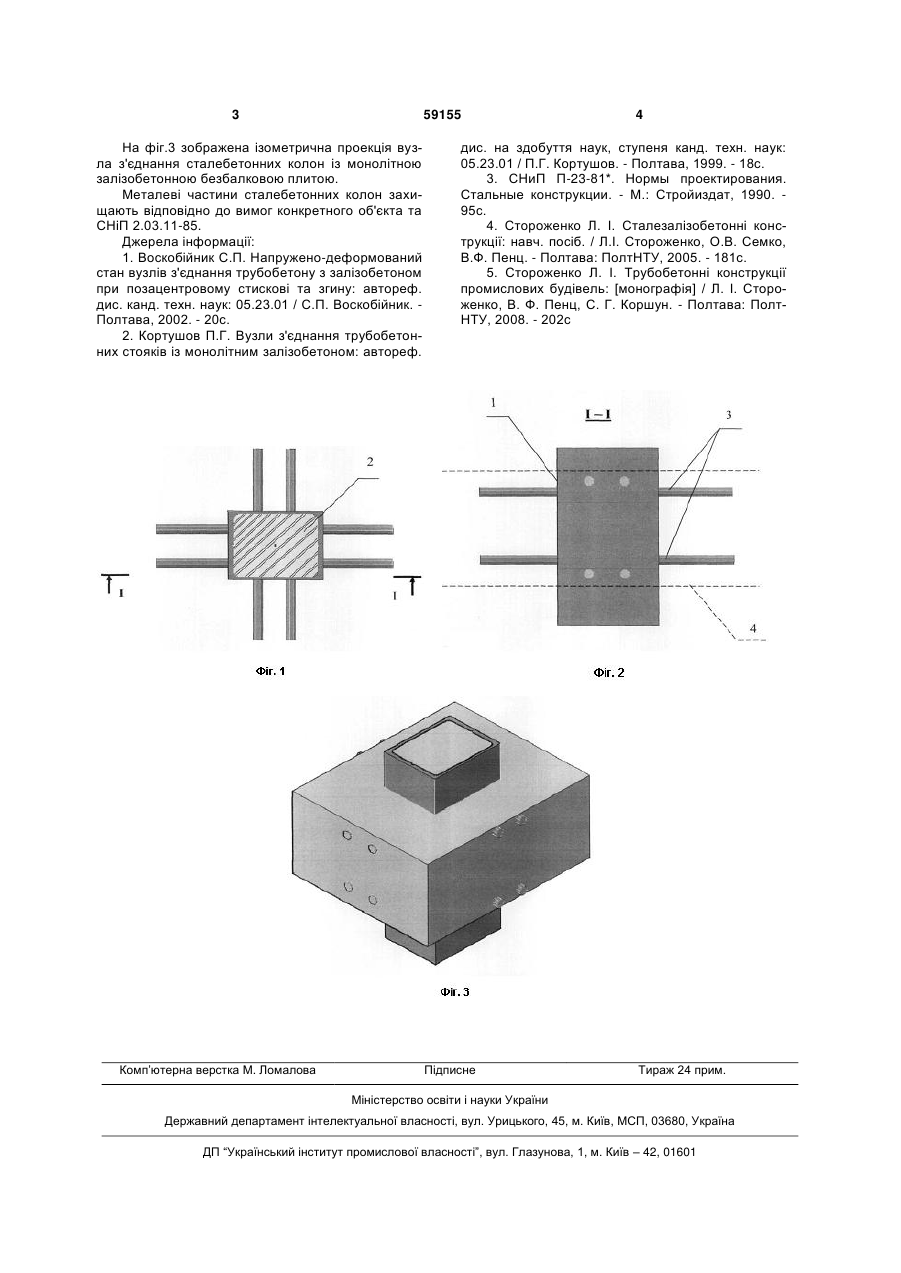

Вузол з'єднання монолітного перекриття зі сталезалізобетонними колонами, що містить сталебетонну колону прямокутного поперечного перерізу, виготовлену зі швелерів та монолітного безбалочного безкапітельного залізобетонного перекриття, який відрізняється тим, що арматура плити протягнута крізь товщу сталебетонної колони за рахунок отворів, просвердлених у сталевій оболонці. (19) (21) u201011008 (22) 13.09.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) СЕМКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ДМИТРЕНКО ТЕТЯНА АНАТОЛІЇВНА, ДМИТРЕНКО АНДРІЙ ОЛЕКСАНДРОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 59155 На фіг.3 зображена ізометрична проекція вузла з'єднання сталебетонних колон із монолітною залізобетонною безбалковою плитою. Металеві частини сталебетонних колон захищають відповідно до вимог конкретного об'єкта та СНіП 2.03.11-85. Джерела інформації: 1. Воскобійник С.П. Напружено-деформований стан вузлів з'єднання трубобетону з залізобетоном при позацентровому стискові та згину: автореф. дис. канд. техн. наук: 05.23.01 / С.П. Воскобійник. Полтава, 2002. - 20с. 2. Кортушов П.Г. Вузли з'єднання трубобетонних стояків із монолітним залізобетоном: автореф. Комп’ютерна верстка М. Ломалова 4 дис. на здобуття наук, ступеня канд. техн. наук: 05.23.01 / П.Г. Кортушов. - Полтава, 1999. - 18с. 3. СНиП П-23-81*. Нормы проектирования. Стальные конструкции. - М.: Стройиздат, 1990. 95с. 4. Стороженко Л. І. Сталезалізобетонні конструкції: навч. посіб. / Л.І. Стороженко, О.В. Семко, В.Ф. Пенц. - Полтава: ПолтНТУ, 2005. - 181с. 5. Стороженко Л. І. Трубобетонні конструкції промислових будівель: [монографія] / Л. І. Стороженко, В. Ф. Пенц, С. Г. Коршун. - Полтава: ПолтНТУ, 2008. - 202с Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit of connection of monolithic floor with steel-reinforced-concrete columns
Автори англійськоюSemko Oleksandr Volodymyrovych, Dmytrenko Tetiana Anatoliivna, Dmytrenko Andrii Oleksandrovych
Назва патенту російськоюУзел соединения монолитного перекрытия со сталежелезобетонными колоннами
Автори російськоюСемко Александр Владимирович, Дмитренко Татьяна Анатольевна, Дмитренко Андрей Александрович
МПК / Мітки
МПК: E04B 5/32
Мітки: колонами, сталезалізобетонними, монолітного, з'єднання, вузол, перекриття
