Живильний пристрій для пневмотранспорту сипких матеріалів
Номер патенту: 59158
Опубліковано: 10.05.2011
Автори: Гущин Володимир Михайлович, Кудрявцева Наталія Володимирівна, Гущин Олег Володимирович
Формула / Реферат
Живильний пристрій для пневмотранспорту сипких матеріалів, що містить завантажувальний бункер, змішувальну камеру, горизонтальний та нахилений повітропідвідні патрубки, сопла, транспортний трубопровід, який відрізняється тим, що передню стінку змішувальної камери виконано у вигляді криволінійної поверхні, яка плавно переходить з вихідного отвору бункера до змішувальної камери, з'єднаної з транспортним трубопроводом.
Текст

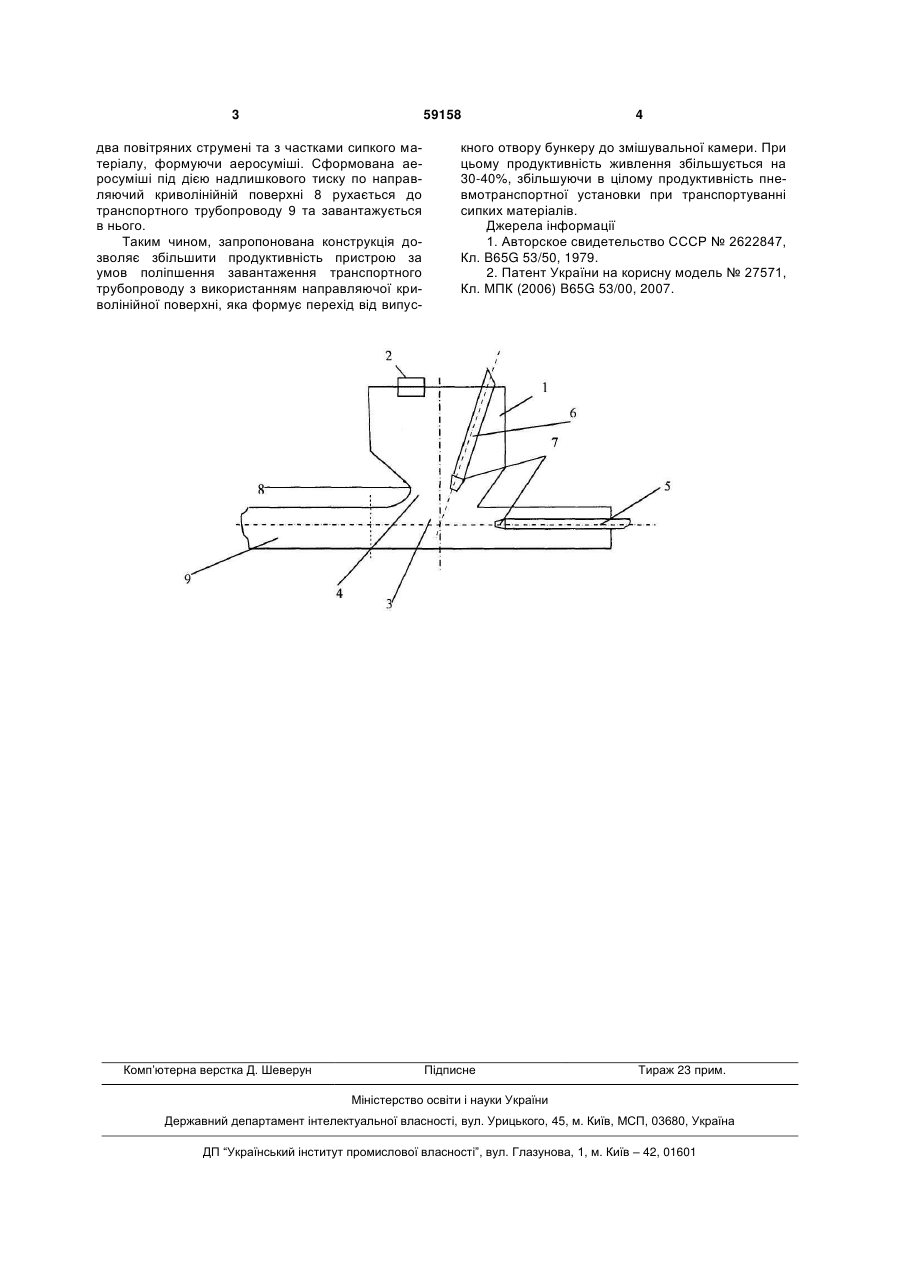

Живильний пристрій для пневмотранспорту сипких матеріалів, що містить завантажувальний бункер, змішувальну камеру, горизонтальний та нахилений повітропідвідні патрубки, сопла, транспортний трубопровід, який відрізняється тим, що передню стінку змішувальної камери виконано у вигляді криволінійної поверхні, яка плавно переходить з вихідного отвору бункера до змішувальної камери, з'єднаної з транспортним трубопроводом. (19) (21) u201011084 (22) 15.09.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) ГУЩИН ВОЛОДИМИР МИХАЙЛОВИЧ, ГУЩИН ОЛЕГ ВОЛОДИМИРОВИЧ, КУДРЯВЦЕВА НАТАЛІЯ ВОЛОДИМИРІВНА (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 59158 два повітряних струмені та з частками сипкого матеріалу, формуючи аеросуміші. Сформована аеросуміші під дією надлишкового тиску по направляючий криволінійній поверхні 8 рухається до транспортного трубопроводу 9 та завантажується в нього. Таким чином, запропонована конструкція дозволяє збільшити продуктивність пристрою за умов поліпшення завантаження транспортного трубопроводу з використанням направляючої криволінійної поверхні, яка формує перехід від випус Комп’ютерна верстка Д. Шеверун 4 кного отвору бункеру до змішувальної камери. При цьому продуктивність живлення збільшується на 30-40%, збільшуючи в цілому продуктивність пневмотранспортної установки при транспортуванні сипких матеріалів. Джерела інформації 1. Авторское свидетельство СССР № 2622847, Кл. B65G 53/50, 1979. 2. Патент України на корисну модель № 27571, Кл. МПК (2006) B65G 53/00, 2007. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDistributor for pneumatic transport of bulk materials
Автори англійськоюHuschyn Volodymyr Mykhailovych, Huschyn Oleh Volodymyrovych, Kudryavtseva Nataliya Volodymyrivna
Назва патенту російськоюПитающее устройство для пневмотранспорта сыпучих материалов
Автори російськоюГущин Владимир Михайлович, Гущин Олег Владимирович, Кудрявцева Наталья Владимировна
МПК / Мітки
МПК: B65G 53/54
Мітки: сипких, матеріалів, пневмотранспорту, живильний, пристрій
