Живильний пристрій для пневмотранспорту сипких матеріалів
Номер патенту: 32666
Опубліковано: 26.05.2008
Автори: Гущин Олег Володимирович, Гущин Володимир Михайлович, Сівко Володимир Йосипович
Формула / Реферат

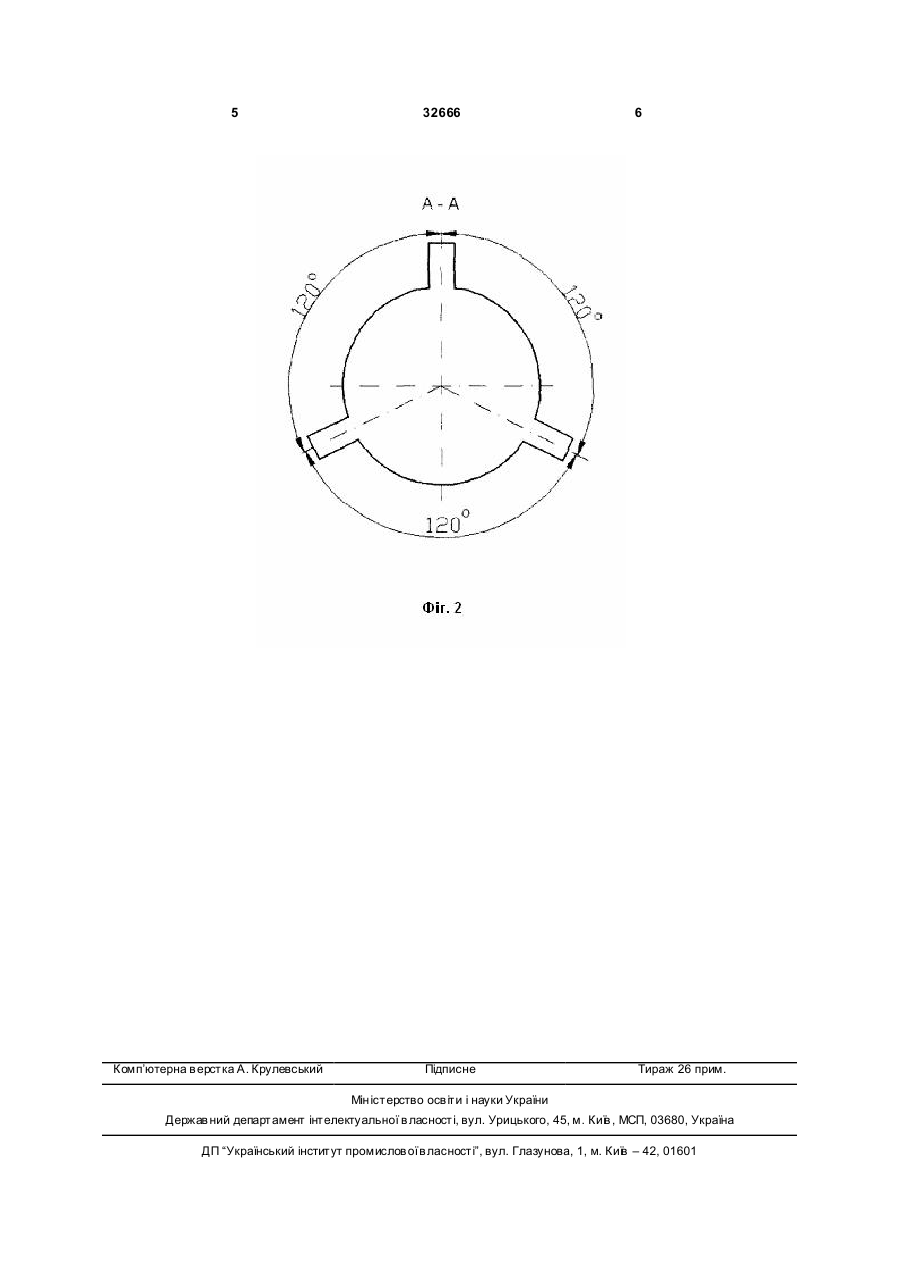

Живильний пристрій для пневмотранспорту сипких матеріалів, що містить завантажувальний бункер, змішувальну камеру, завантажувальний і розвантажувальний патрубки та патрубки для підведення повітря, який відрізняється тим, що в початковій зоні транспортного трубопроводу розташовано три сопла-збуджувачі під кутом 30°...45° до поздовжньої осі транспортного трубопроводу та в одній площині поперечного перерізу трубопроводу під кутом 120° одне відносно одного.
Текст

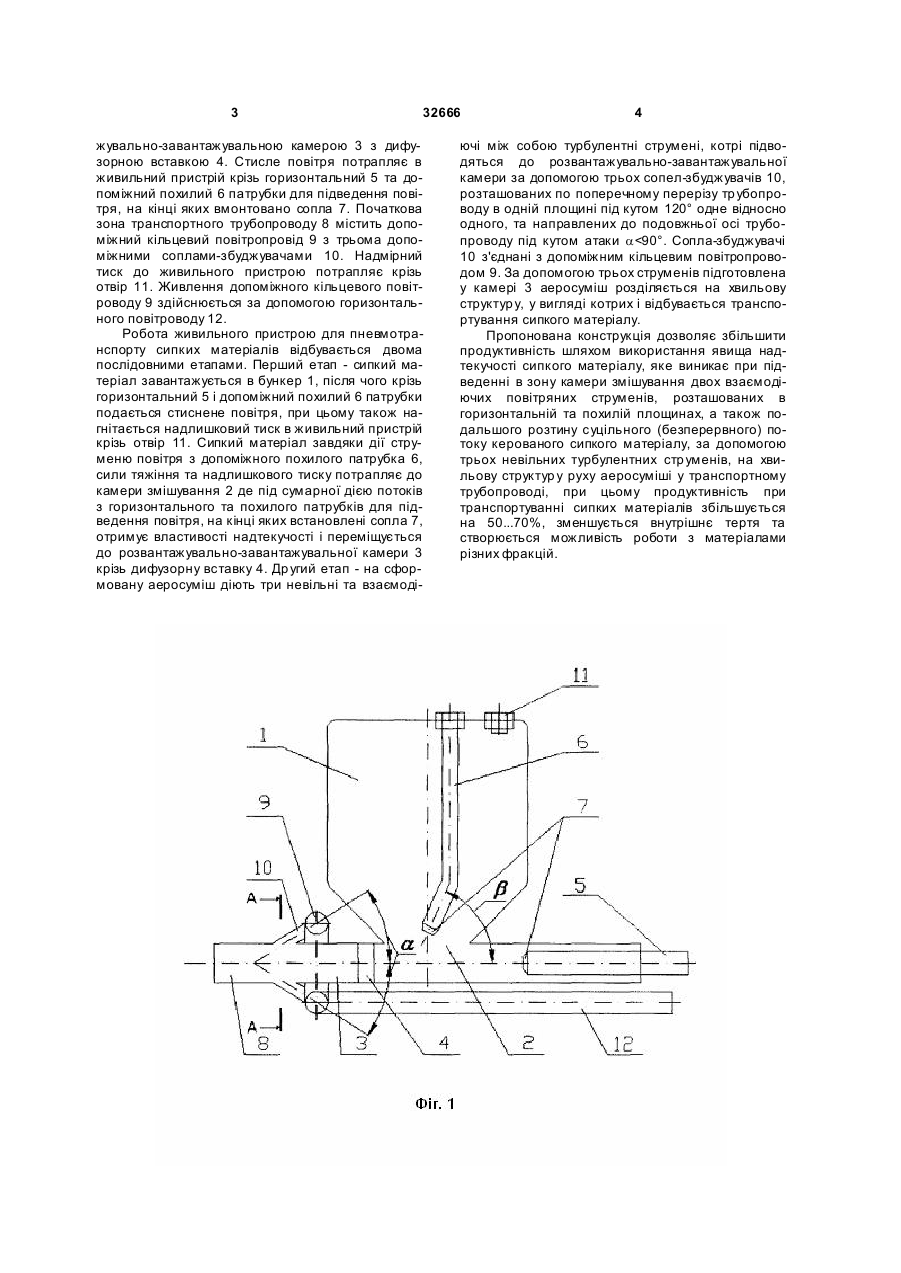

Живильний пристрій для пневмотранспорту 3 32666 жувально-завантажувальною камерою 3 з дифузорною вставкою 4. Стисле повітря потрапляє в живильний пристрій крізь горизонтальний 5 та допоміжний похилий 6 патрубки для підведення повітря, на кінці яких вмонтовано сопла 7. Початкова зона транспортного трубопроводу 8 містить допоміжний кільцевий повітропровід 9 з трьома допоміжними соплами-збуджувачами 10. Надмірний тиск до живильного пристрою потрапляє крізь отвір 11. Живлення допоміжного кільцевого повітроводу 9 здійснюється за допомогою горизонтального повітроводу 12. Робота живильного пристрою для пневмотранспорту сипких матеріалів відбувається двома послідовними етапами. Перший етап - сипкий матеріал завантажується в бункер 1, після чого крізь горизонтальний 5 і допоміжний похилий 6 патрубки подається стиснене повітря, при цьому також нагнітається надлишковий тиск в живильний пристрій крізь отвір 11. Сипкий матеріал завдяки дії струменю повітря з допоміжного похилого патрубка 6, сили тяжіння та надлишкового тиску потрапляє до камери змішування 2 де під сумарної дією потоків з горизонтального та похилого патрубків для підведення повітря, на кінці яких встановлені сопла 7, отримує властивості надтекучості і переміщується до розвантажувально-завантажувальної камери 3 крізь дифузорну вставку 4. Др угий етап - на сформовану аеросуміш діють три невільні та взаємоді 4 ючі між собою турбулентні струмені, котрі підводяться до розвантажувально-завантажувальної камери за допомогою трьох сопел-збуджувачів 10, розташованих по поперечному перерізу тр убопроводу в одній площині під кутом 120° одне відносно одного, та направлених до подовжньої осі трубопроводу під кутом атаки a
ДивитисяДодаткова інформація
Назва патенту англійськоюFeeder for pneumatic transport of bulk materials
Автори англійськоюHuschyn Volodymyr Mykhailovych, Sivko Volodymyr Yosypovych, Huschyn Oleh Volodymyrovych
Назва патенту російськоюПитательное устройство для пневмотранспорта сыпучих материалов
Автори російськоюГущин Владимир Михайлович, Сивко Владимир Иосифович, Гущин Олег Владимирович
МПК / Мітки
МПК: B65G 53/40
Мітки: матеріалів, пневмотранспорту, живильний, пристрій, сипких
