Живильний пристрій для пневмотранспорту сипких матеріалів
Номер патенту: 27571
Опубліковано: 12.11.2007
Автори: Сівко Володимир Йосипович, Гущин Володимир Михайлович, Українець Андрій Михайлович, Гущин Олег Володимирович
Формула / Реферат
Живильний пристрій для пневмотранспорту сипких матеріалів, що містить завантажувальний бункер, змішувальну камеру, розвантажувальний та повітропідвідні патрубки, який відрізняється тим, що пристрій містить встановлені горизонтальний і нахилений повітропідвідні патрубки, через які в зону камери змішування підводяться два взаємодіючих повітряних струмені, розташовані у горизонтальній та нахиленій площинах.
Текст

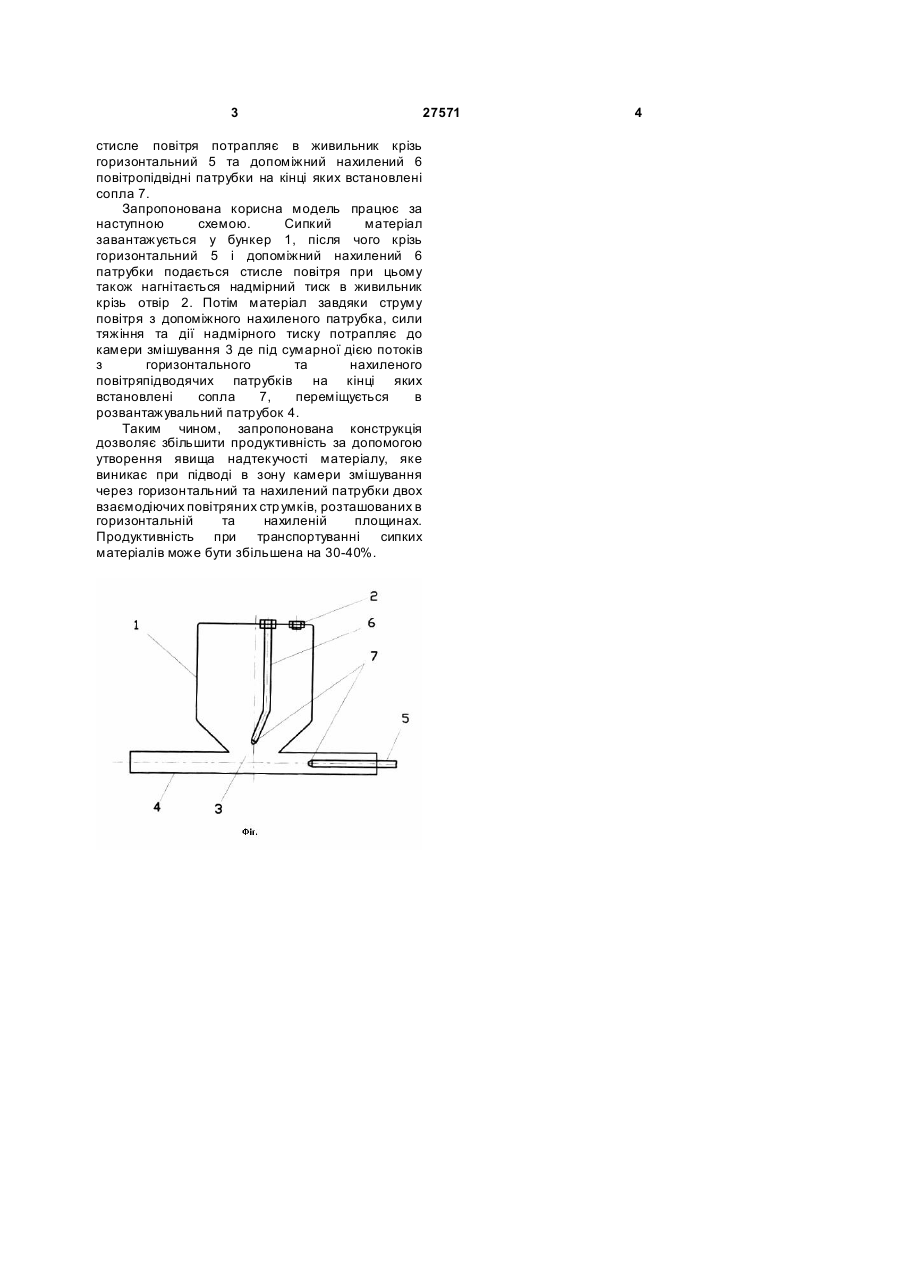

Живильний пристрій для пневмотранспорту сипких матеріалів, що містить завантажувальний бункер, змішувальну камеру, розвантажувальний та повітропідвідні патрубки, який відрізняється тим, що пристрій містить встановлені горизонтальний і нахилений повітропідвідні патрубки, через які в зону камери змішування підводяться два взаємодіючих повітряних струмені, розташовані у горизонтальній та нахиленій площинах. (19) (21) u200706021 (22) 31.05.2007 (24) 12.11.2007 (72) ГУЩИН ВОЛОДИМИР МИХАЙЛОВИЧ, U A, СІВКО ВОЛОДИ МИР ЙОСИПОВИЧ, UA, ГУЩИН ОЛЕГ ВОЛОДИМИРОВИЧ, UA, УКРАЇНЕЦЬ АНДРІЙ МИ ХАЙЛОВИЧ, U A (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, U A (56) 3 27571 стисле повітря потрапляє в живильник крізь горизонтальний 5 та допоміжний нахилений 6 повітропідвідні патрубки на кінці яких встановлені сопла 7. Запропонована корисна модель працює за наступною схемою. Сипкий матеріал завантажується у бункер 1, після чого крізь горизонтальний 5 і допоміжний нахилений 6 патрубки подається стисле повітря при цьому також нагнітається надмірний тиск в живильник крізь отвір 2. Потім матеріал завдяки струму повітря з допоміжного нахиленого патрубка, сили тяжіння та дії надмірного тиску потрапляє до камери змішування 3 де під сумарної дією потоків з горизонтального та нахиленого повітряпідводячих патрубків на кінці яких встановлені сопла 7, переміщується в розвантажувальний патрубок 4. Таким чином, запропонована конструкція дозволяє збільшити продуктивність за допомогою утворення явища надтекучості матеріалу, яке виникає при підводі в зону камери змішування через горизонтальний та нахилений патрубки двох взаємодіючих повітряних стр умків, розташованих в горизонтальній та нахиленій площинах. Продуктивність при транспортуванні сипких матеріалів може бути збільшена на 30-40%. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюFeed device for pneumatic conveying of bulk materials
Автори англійськоюHuschyn Volodymyr Mykhailovych, Sivko Volodymyr Yosypovych, Huschyn Oleh Volodymyrovych, Ukrainets Andrii Mykhailovych
Назва патенту російськоюПитающее устройство для пневмотранспорта сыпучих материалов
Автори російськоюГущин Владимир Михайлович, Сивко Владимир Иосифович, Гущин Олег Владимирович, Украинец Андрей Михайлович
МПК / Мітки
МПК: B65G 53/00
Мітки: сипких, пристрій, матеріалів, пневмотранспорту, живильний
