Живильний пристрій для пневмотранспорту сипких матеріалів
Номер патенту: 54287
Опубліковано: 10.11.2010
Автори: Рибалко Роман Іванович, Виноградов Євген Сергійович, Ковальчук Микола Михайлович, Гущин Володимир Михайлович, Гущин Олег Володимирович
Формула / Реферат
Живильний пристрій для пневмотранспорту сипких матеріалів, що містить корпус з завантажувальним та розвантажувальним патрубками, змішувальну камеру та встановлене у корпусі навпроти розвантажувального патрубка сопло, рух якого можливий вздовж та навколо власної осі, друге сопло та центровий повітропідвідний канал, вихідний кінець якого містить додаткові канали, розташовані під гострим кутом до осі підвідного сопла, який відрізняється тим, що повітропідвідні патрубки розташовані таким чином, що повітряні струмені, які витікають через сопла, перетинаються у полюсі, розташованому у точці перетину осей бункера і транспортного трубопроводу, що співпадають з точками перетину повітропідвідних струменів.
Текст

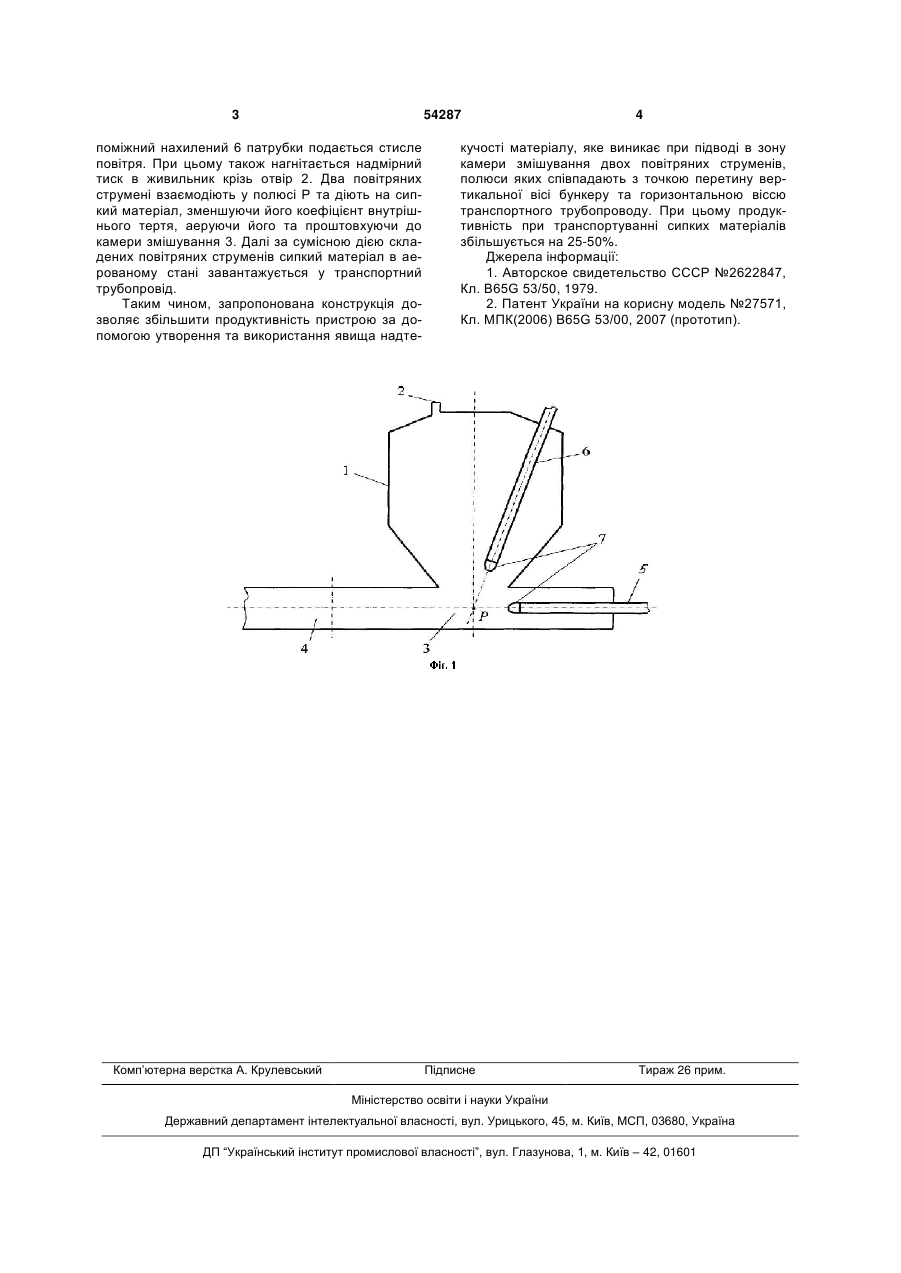

Живильний пристрій для пневмотранспорту сипких матеріалів, що містить корпус з завантажу 3 54287 поміжний нахилений 6 патрубки подається стисле повітря. При цьому також нагнітається надмірний тиск в живильник крізь отвір 2. Два повітряних струмені взаємодіють у полюсі Р та діють на сипкий матеріал, зменшуючи його коефіцієнт внутрішнього тертя, аеруючи його та проштовхуючи до камери змішування 3. Далі за сумісною дією складених повітряних струменів сипкий матеріал в аерованому стані завантажується у транспортний трубопровід. Таким чином, запропонована конструкція дозволяє збільшити продуктивність пристрою за допомогою утворення та використання явища надте Комп’ютерна верстка А. Крулевський 4 кучості матеріалу, яке виникає при підводі в зону камери змішування двох повітряних струменів, полюси яких співпадають з точкою перетину вертикальної вісі бункеру та горизонтальною віссю транспортного трубопроводу. При цьому продуктивність при транспортуванні сипких матеріалів збільшується на 25-50%. Джерела інформації: 1. Авторское свидетельство СССР №2622847, Кл. B65G 53/50, 1979. 2. Патент України на корисну модель №27571, Кл. МПК(2006) B65G 53/00, 2007 (прототип). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSupply device for pneumatic conveying bulk materials
Автори англійськоюHuschyn Volodymyr Mykhailovych, Rybalko Roman Ivanovych, Huschyn Oleh Volodymyrovych, Vynohradov Yevhen Serhiiovych, Kovalchuk Mykola Mykhailovych
Назва патенту російськоюПитающее устройство для пневмотранспорта сыпучих материалов
Автори російськоюГущин Владимир Михайлович, Рыбалко Роман Иванович, Гущин Олег Владимирович, Виноградов Евгений Сергеевич, Ковальчук Николай Михайлович
МПК / Мітки
МПК: B65G 53/00
Мітки: живильний, пневмотранспорту, сипких, матеріалів, пристрій
