Спосіб вимірювання розмірів поперечного перерізу виїмкових виробок
Номер патенту: 59165
Опубліковано: 10.05.2011
Автори: Штанько Леонід Андрійович, Рємізов Олексій Валерійович
Формула / Реферат
Спосіб вимірювання розмірів поперечного перерізу виїмкових виробок, що включає вимірювання поперечного перерізу рулеткою між реперами, закладеними по контуру виробки, який відрізняється тим, що виконують вимірювання поперечного перерізу рулеткою від підошви до верхняка і від однієї стійки до другої.
Текст

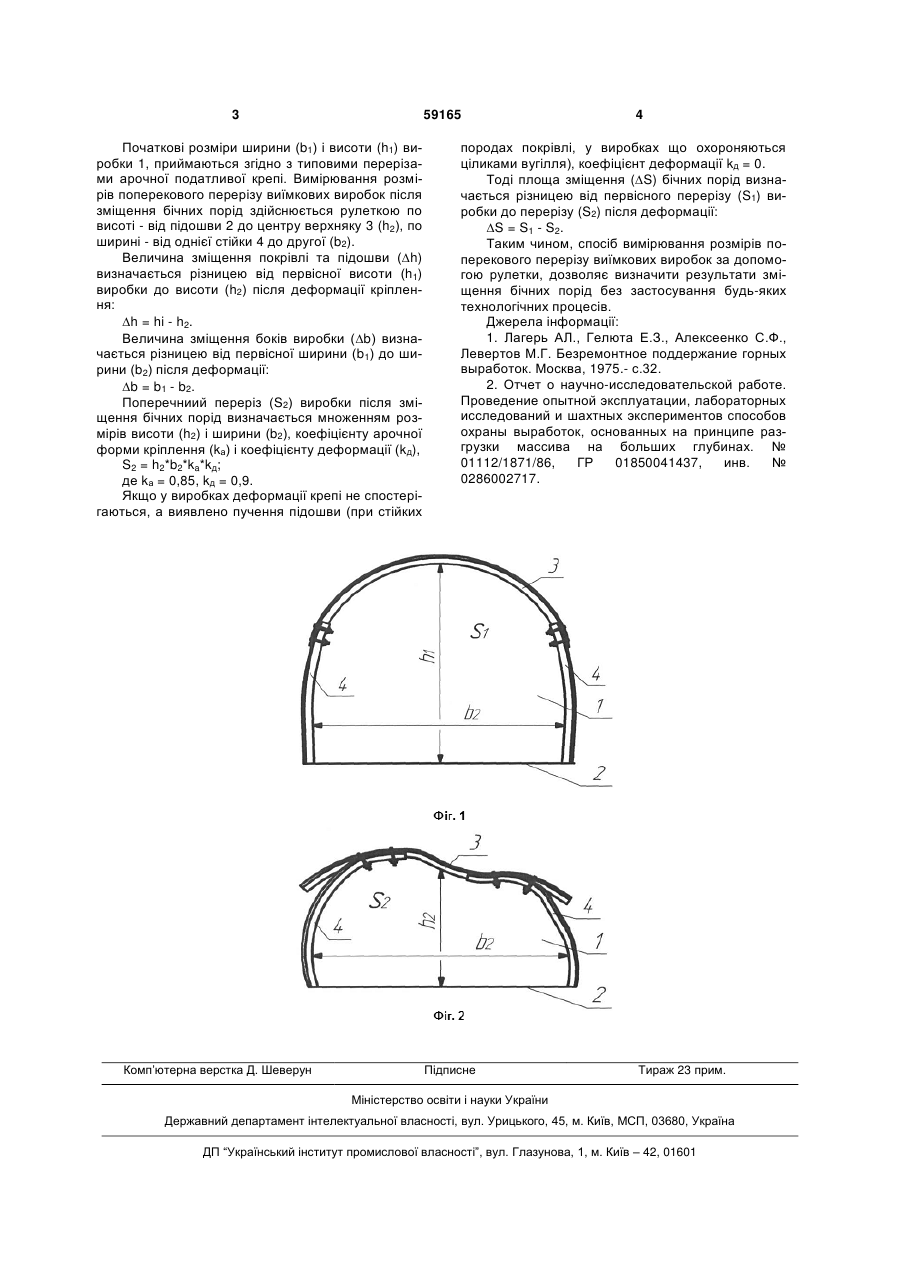

Спосіб вимірювання розмірів поперечного перерізу виїмкових виробок, що включає вимірювання поперечного перерізу рулеткою між реперами, закладеними по контуру виробки, який відрізняється тим, що виконують вимірювання поперечного перерізу рулеткою від підошви до верхняка і від однієї стійки до другої. (19) (21) u201011195 (22) 20.09.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) ШТАНЬКО ЛЕОНІД АНДРІЙОВИЧ, РЄМІЗОВ ОЛЕКСІЙ ВАЛЕРІЙОВИЧ (73) УКРАЇНСЬКА ІНЖЕНЕРНО-ПЕДАГОГІЧНА АКАДЕМІЯ 3 59165 Початкові розміри ширини (b1) і висоти (h1) виробки 1, приймаються згідно з типовими перерізами арочної податливої крепі. Вимірювання розмірів поперекового перерізу виїмкових виробок після зміщення бічних порід здійснюється рулеткою по висоті - від підошви 2 до центру верхняку 3 (h2), по ширині - від однієї стійки 4 до другої (b2). Величина зміщення покрівлі та підошви (h) визначається різницею від первісної висоти (h1) виробки до висоти (h2) після деформації кріплення: h = hi - h2. Величина зміщення боків виробки (b) визначається різницею від первісної ширини (b1) до ширини (b2) після деформації: b = b1 - b2. Поперечниий переріз (S2) виробки після зміщення бічних порід визначається множенням розмірів висоти (h2) і ширини (b2), коефіцієнту арочної форми кріплення (kа) і коефіцієнту деформації (kд), S2 = h2*b2*ka*kд; де kа = 0,85, kд = 0,9. Якщо у виробках деформації крепі не спостерігаються, а виявлено пучення підошви (при стійких Комп’ютерна верстка Д. Шеверун 4 породах покрівлі, у виробках що охороняються ціликами вугілля), коефіцієнт деформації kд = 0. Тоді площа зміщення (S) бічних порід визначається різницею від первісного перерізу (S1) виробки до перерізу (S2) після деформації: S = S1 - S2. Таким чином, спосіб вимірювання розмірів поперекового перерізу виїмкових виробок за допомогою рулетки, дозволяє визначити результати зміщення бічних порід без застосування будь-яких технологічних процесів. Джерела інформації: 1. Лагерь АЛ., Гелюта Е.З., Алексеенко С.Ф., Левертов М.Г. Безремонтное поддержание горных выработок. Москва, 1975.- с.32. 2. Отчет о научно-исследовательской работе. Проведение опытной эксплуатации, лабораторных исследований и шахтных экспериментов способов охраны выработок, основанных на принципе разгрузки массива на больших глубинах. № 01112/1871/86, ГР 01850041437, инв. № 0286002717. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measurement of dimensions of cross section of extraction workings
Автори англійськоюShtan’ko Leonid Andriiovych, Remizov Oleksii Valeriiovych
Назва патенту російськоюСпособ измерения размеров поперечного сечения выемочных выработок
Автори російськоюШтанько Леонид Андреевич, Ремизов Алексей Валериевич
МПК / Мітки
МПК: G01B 3/00, E21D 11/00
Мітки: поперечного, перерізу, вимірювання, спосіб, розмірів, виїмкових, виробок
