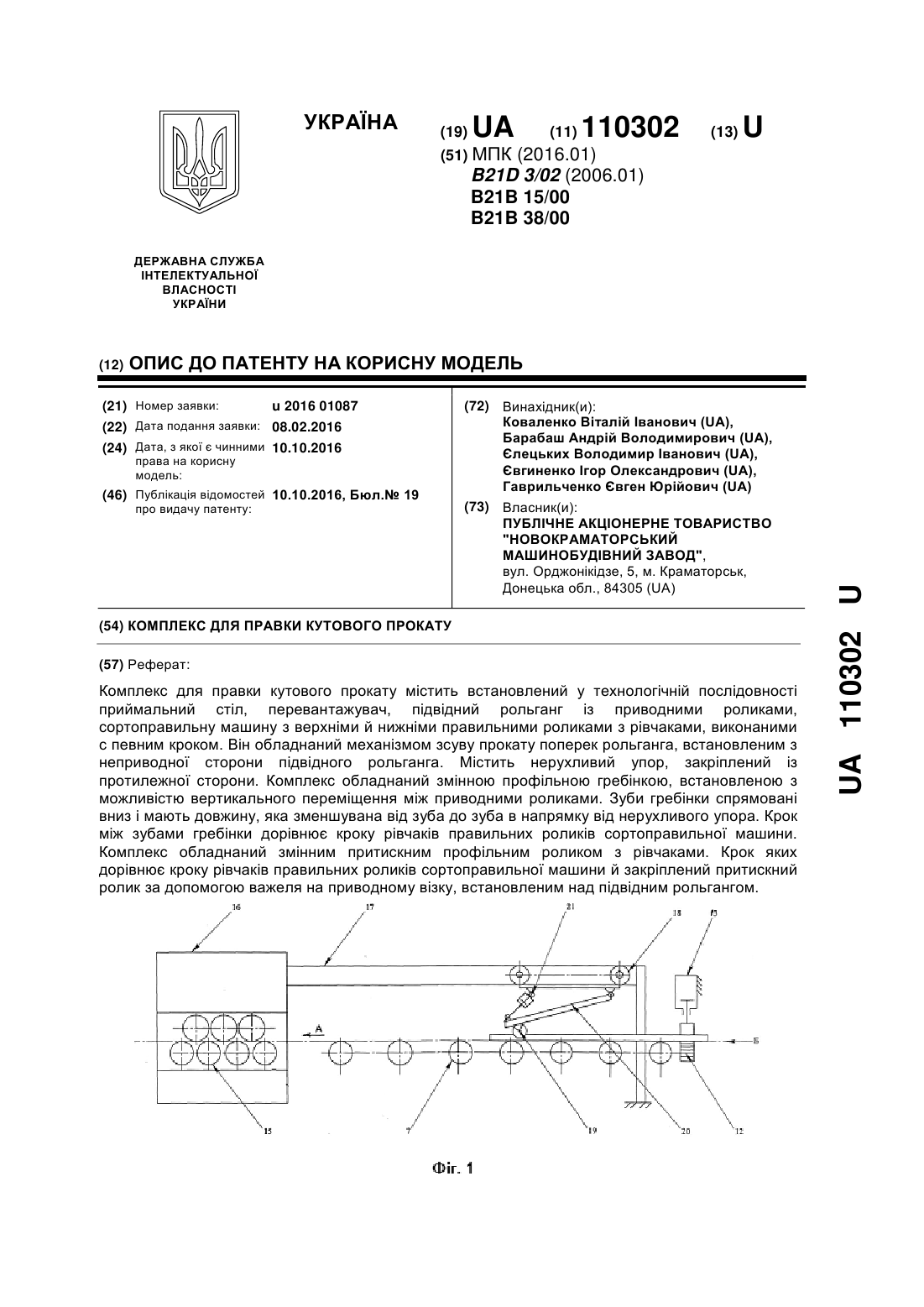

B21B 38/00 — Способи або пристрої для вимірювання, спеціально призначені для прокатних станів, наприклад, визначення положення, перевірка прокату

Номер патенту: 110302

Опубліковано: 10.10.2016

Автори: Гаврильченко Євген Юрійович, Барабаш Андрій Володимирович, Коваленко Віталій Іванович, Євгиненко Ігор Олександрович, Єлецьких Володимир Іванович

МПК: B21D 3/02, B21B 38/00, B21B 15/00 ...

Мітки: прокату, правки, комплекс, кутового

Формула / Реферат:

Комплекс для правки кутового прокату, що містить встановлений у технологічній послідовності приймальний стіл, перевантажувач, підвідний рольганг із приводними роликами, сортоправильну машину з верхніми й нижніми правильними роликами з рівчаками, виконаними з певним кроком, який відрізняється тим, що він обладнаний механізмом зсуву прокату поперек рольганга, установленим з неприводної сторони підвідного рольганга і нерухливим упором,...

Номер патенту: 101541

Опубліковано: 10.04.2013

Автори: Зайдель Юрген, Йєпсен Олаф Норман

МПК: B21B 38/00

Мітки: валків, робочих, одним, кліті, прокатній, двох, калібрування, взаємодіючих, спосіб

Формула / Реферат:

1. Спосіб калібрування прокатної кліті (3), в якому для визначення відносного положення повороту комплекту валків для встановлення симетричного осередку деформації і/або для визначення деформації елементів прокатної кліті (3), перед власне процесом прокатки стискають комплект валків із заданою радіальною силою, і вимірюють деформацію прокатної кліті, яка утворюється, переважно, на циліндропоршневому блоці (6, 7), при цьому положення повороту...

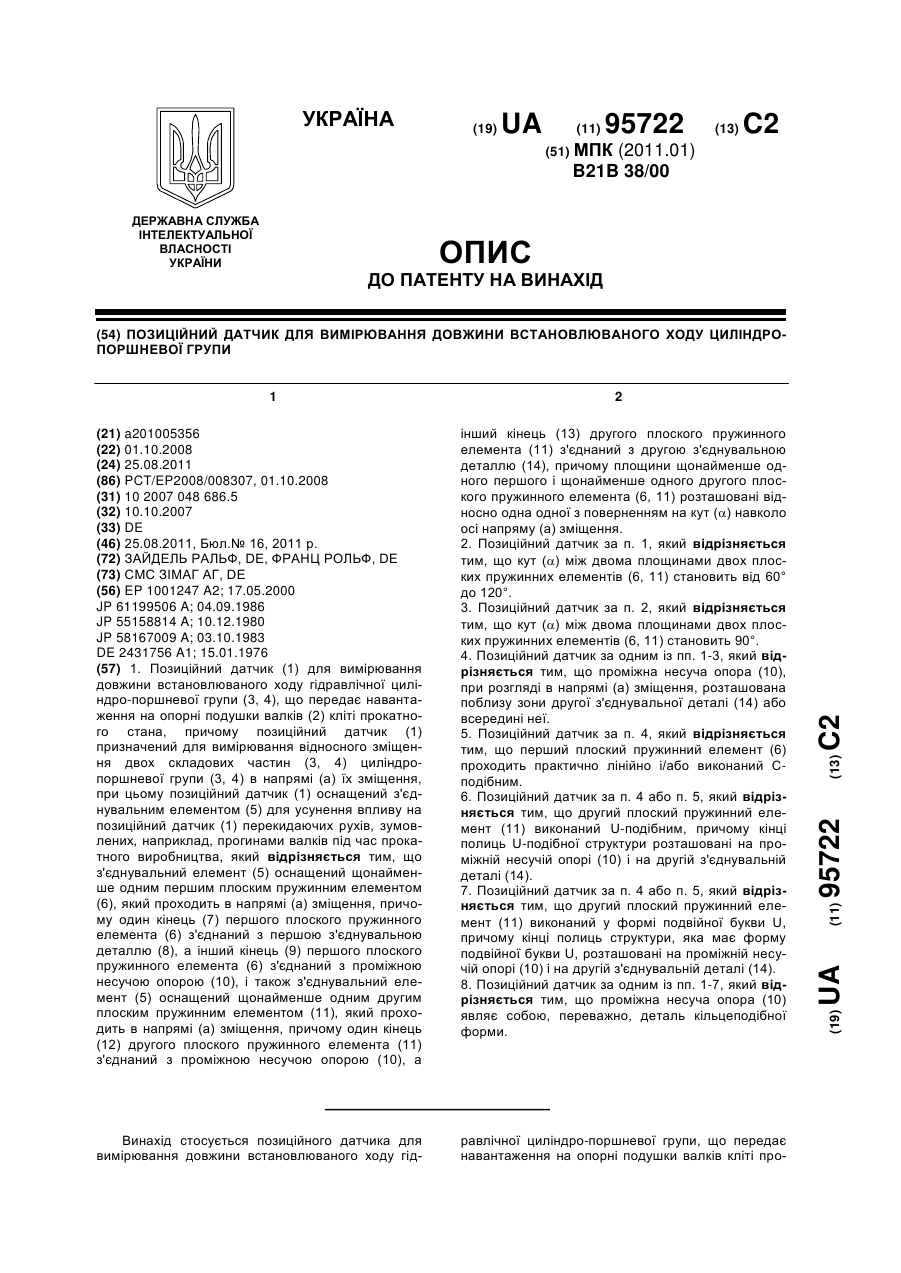

Номер патенту: 95722

Опубліковано: 25.08.2011

Автори: Зайдель Ральф, Франц Рольф

МПК: B21B 38/00

Мітки: датчик, довжини, циліндро-поршневої, позиційний, ходу, встановлюваного, вимірювання, групи

Формула / Реферат:

1. Позиційний датчик (1) для вимірювання довжини встановлюваного ходу гідравлічної циліндро-поршневої групи (3, 4), що передає навантаження на опорні подушки валків (2) кліті прокатного стана, причому позиційний датчик (1) призначений для вимірювання відносного зміщення двох складових частин (3, 4) циліндро-поршневої групи (3, 4) в напрямі (а) їх зміщення, при цьому позиційний датчик (1) оснащений з'єднувальним елементом (5) для усунення...

Номер патенту: 94102

Опубліковано: 11.04.2011

Автори: Тушхофф Маттіас, Кіппінг Маттіас, Франц Рольф, Йєпсен Олаф Норман

МПК: B21B 37/22, G01B 11/04, B21B 38/00 ...

Мітки: положення, вимірювання, ширини, металевої, сляба, пристрій, штаби

Формула / Реферат:

1. Пристрій (1) для вимірювання ширини (В) і/або положення металевої штаби (2) або сляба, який містить щонайменше дві вимірювальні системи (3, 4), кожна з яких розташована з одного боку (5, 6) металевої штаби (1) або сляба та містить датчик (7) для реєстрації бічної кромки (8, 9) металевої штаби (2) або сляба, при цьому датчик (7) розташований на рухомому елементі (10), встановленому з можливістю поступального переміщення в напрямку (Q)...

Номер патенту: 94068

Опубліковано: 11.04.2011

Автори: Ебенбек Мартіна, Кіппінг Маттіас, Тушхофф Маттіас, Ніхюс Хайнц

МПК: B21B 38/00

Мітки: вимірювання, пристрій, штаби, натягнення, металевої

Формула / Реферат:

1. Пристрій (1) для вимірювання натягнення металевої штаби, зокрема стальної штаби, який містить плоский стіл (2), виконаний з можливістю проходження штаби по ньому, і на одному кінці (3) якого розташована множина вимірювальних елементів (4), придатних для вимірювання натягнення штаби, при цьому передбачені охолоджуючі елементи (5), розташовані під столом (2), і за допомогою яких охолоджуюча рідина, зокрема вода, підводитися в ділянку...

Номер патенту: 93999

Опубліковано: 25.03.2011

Автор: Хаккенберг Вольфганг-Дітмар

МПК: B21B 38/00, B21C 47/06, B21C 47/34 ...

Мітки: оправку, пристрій, стрічок, спосіб, металевих, навивальну, намотування

Формула / Реферат:

1. Спосіб намотування металевих стрічок (13) на розташовану в шахті (3) намотувальної установки навивальну оправку (4), до якої металеву стрічку подають ведучим пристроєм (2), який містить в своїй рамі (5) один нижній та один верхній ведучі ролики (6, 7), причому для направлення металевої стрічки (13) під нею передбачений стіл (11), а вище металевої стрічки розташований перевідний пристрій (17) і відкидна кришка (19) шахти, яка примикає до...

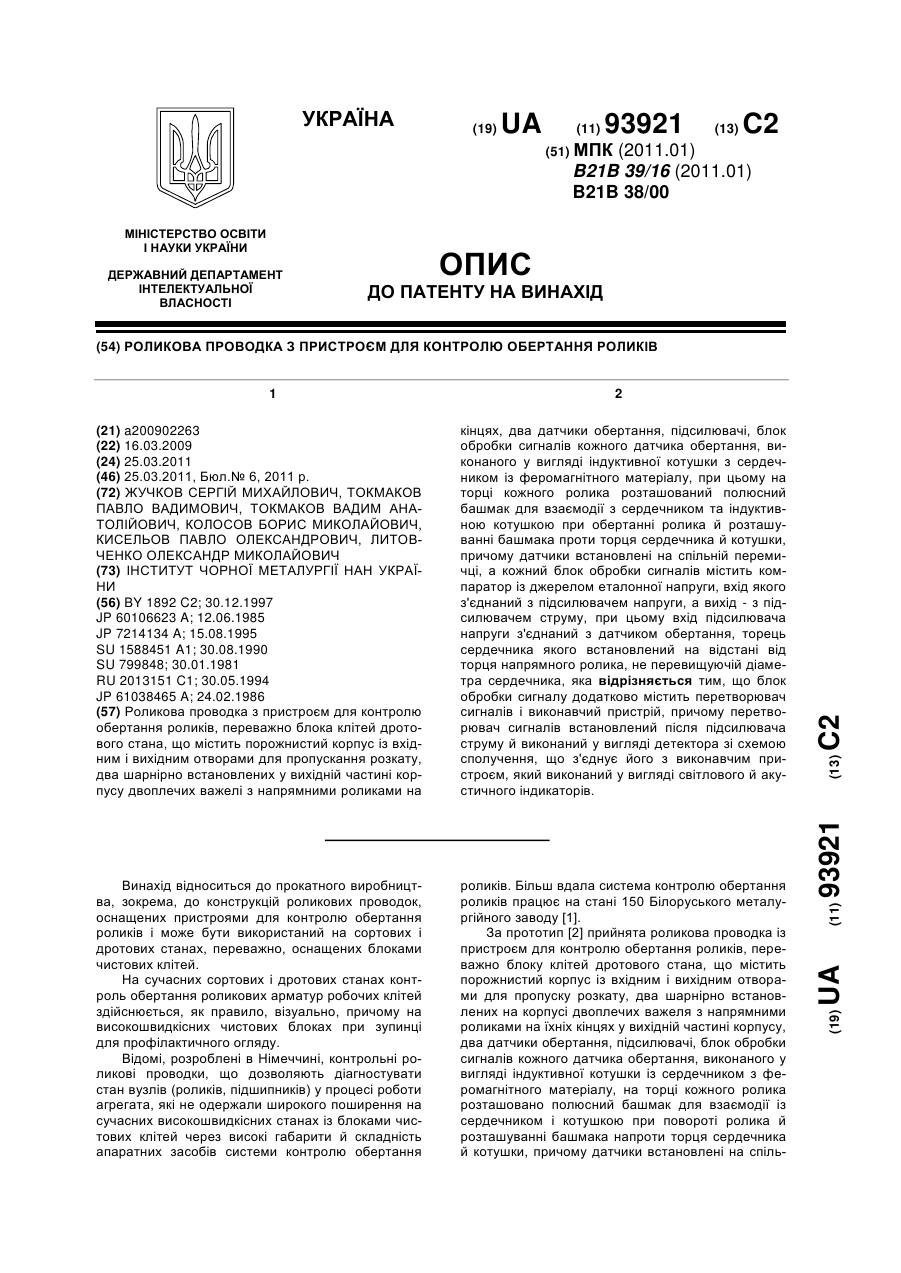

Номер патенту: 93921

Опубліковано: 25.03.2011

Автори: Токмаков Вадим Анатолійович, Токмаков Павло Вадимович, Колосов Борис Миколайович, Кисельов Павло Олександрович, Литовченко Олександр Миколайович, Жучков Сергій Михайлович

МПК: B21B 38/00, B21B 39/16

Мітки: роликів, проводка, обертання, пристроєм, контролю, роликова

Формула / Реферат:

Роликова проводка з пристроєм для контролю обертання роликів, переважно блока клітей дротового стана, що містить порожнистий корпус із вхідним і вихідним отворами для пропускання розкату, два шарнірно встановлених у вихідній частині корпусу двоплечих важелі з напрямними роликами на кінцях, два датчики обертання, підсилювачі, блок обробки сигналів кожного датчика обертання, виконаного у вигляді індуктивної котушки з сердечником із...

Номер патенту: 93905

Опубліковано: 25.03.2011

Автори: Жучков Сергій Михайлович, Вакуленко Сергій Миколайович, Щур Віталій Андрійович, Зубко Юрій Миколайович, Лясов Володимир Григорович, Шеремет Володимир Олександрович, Колосов Борис Миколайович, Кекух Анатолій Володимирович, Токмаков Вадим Анатолійович, Токмаков Павло Вадимович

МПК: B21B 39/16, B21B 38/00

Мітки: роликова, проводка, роликів, контролю, пристроєм, обертання

Формула / Реферат:

Роликова проводка з пристроєм для контролю обертання роликів, переважно блока клітей дротового стана, що містить порожнистий корпус із вхідним і вихідним отворами для пропускання розкату, два шарнірно встановлених у вихідній частині корпусу двоплечих важелі з напрямними роликами на їхніх кінцях, засоби автоматичного контролю обертання роликів, що включають датчики обертання роликів, зафіксовані в загальній перемичці, встановленій на корпусі,...

Номер патенту: 93622

Опубліковано: 25.02.2011

Автори: Шустер Інго, Вайнерт Андреас, Шумахер Вілфрід, Факерт Райнер, Зудау Петер, Шульце Стефан, Розенталь Дітер

МПК: B21B 38/00, B21B 37/68, G01B 11/30 ...

Мітки: одержаних, безперервного, спосіб, поверхонь, виробах, класифікації, дефектів, виявлення, способом, лиття

Формула / Реферат:

1. Спосіб виявлення та класифікації дефектів поверхонь на виробах, одержаних способом безперервного лиття, з використанням топографічної інформації про зовнішній вигляд поверхонь, одержаних способом безперервного лиття, причому дефекти і/або порушення цілісності визначають з точним позиціонуванням, оцінюють за місцеположенням та протяжністю і, відповідно до результатів оцінки, перед подальшою обробкою виробу усувають або запобігають за...

Номер патенту: 92216

Опубліковано: 11.10.2010

Автори: Рунге Андреас, Гіргензон Альбрехт

МПК: B21B 38/00, B22D 11/12

Мітки: пристрій, проведення, штаби

Формула / Реферат:

1. Пристрій (100) для проведення штаби (200), зокрема металевої штаби, який містить щонайменше один підшипниковий блок (120); ролик (130), встановлений у вказаному щонайменше одному підшипниковому блоці з можливістю обертання, по якому направляється штаба (200); вимірювальний пристрій (140) для вимірювання зусилля, яке діє при проведенні штаби (200) на ролик; причому вимірювальний пристрій (140) містить датчик (142) для вимірювання...

Номер патенту: 90981

Опубліковано: 10.06.2010

Автори: Зайцев Вадим Сергійович, Пономарьов Євген Юрійович

МПК: B21B 38/00, G01B 11/04

Мітки: гарячого, рухомого, прокату, висоті, вимірювання, спосіб, безконтактний

Формула / Реферат:

Безконтактний спосіб вимірювання висоти гарячого рухомого прокату, що включає реєстрацію оптичного зображення прокату із відповідним розміром за допомогою двох цифрових камер із подальшим встановленням даного розміру в системах координат растрових зображень, знятих з першої та другої цифрових камер, та розрахунком значення даного розміру в реальних одиницях вимірювання з урахуванням параметрів оптичної системи, який відрізняється тим, що...

Номер патенту: 90649

Опубліковано: 25.05.2010

Автори: Павельскі Хартмут, Дауб Дітер, Зеппенфельд Йозеф, Тойбер Дірк

МПК: B21B 37/58, B21B 38/00

Мітки: регулювання, прокатуваної, спосіб, металевої, стрічки, кліть, прокатування, проковзування, ній, гарячого, холодного

Формула / Реферат:

1. Кліть для гарячого або холодного прокатування металевої стрічки, яка містить:       два робочих валки (1a, 1b), які встановлені в кліті за допомогою подушок робочих валків (3а, 3b) і утворюють зазор (7) для розкатування стрічки;       позитивно або негативно діючі згинальні циліндри (5а, 5b) для робочих валків, розташовані в згинаючих блоках (4а, 4b), розташованих на стійках кліті;       гідравлічний поршневий блок...

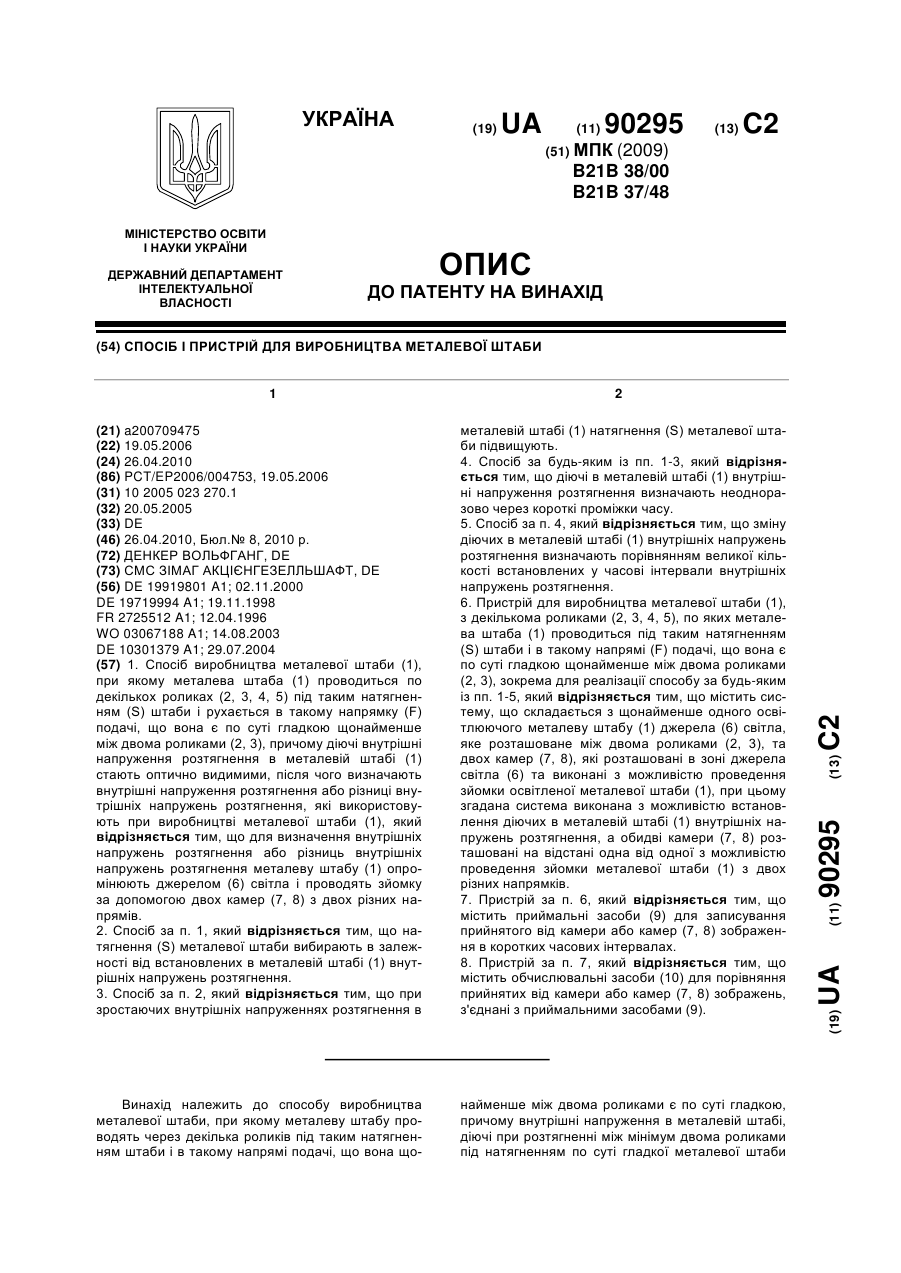

Номер патенту: 90295

Опубліковано: 26.04.2010

Автор: Денкер Вольфганг

МПК: B21B 38/00, B21B 37/48

Мітки: виробництва, штаби, металевої, пристрій, спосіб

Формула / Реферат:

1. Спосіб виробництва металевої штаби (1), при якому металева штаба (1) проводиться по декількох роликах (2, 3, 4, 5) під таким натягненням (S) штаби і рухається в такому напрямку (F) подачі, що вона є по суті гладкою щонайменше між двома роликами (2, 3), причому діючі внутрішні напруження розтягнення в металевій штабі (1) стають оптично видимими, після чого визначають внутрішні напруження розтягнення або різниці внутрішніх напружень...

Номер патенту: 38765

Опубліковано: 12.01.2009

Автори: Лафазан Андрій Олександрович, Чигарьов Валерій Васильович, Зареченський Деніс Олександрович

МПК: B23K 35/40, B21B 38/00

Мітки: установка, стрічки, наплавної, порошкової, прокатки

Формула / Реферат:

Установка для прокатки порошкової наплавної стрічки, що містить верхній обтискний валок, закріплений на осьовій опорі, встановленій в опорних стояках, пристрій для контролю і запобігання перекосу верхнього обтискного валка, який містить гідроциліндр з гвинтовим штоком, яка відрізняється тим, що в опорних стояках виконані вертикальні напрямні отвори і горизонтальні пази, при цьому в напрямних отворах встановлені натискні штирі, на яких...

Номер патенту: 84389

Опубліковано: 27.10.2008

Автори: БРАУН Мартін, Гроссхардт Клаус-Юрген, Арменат Юрген

МПК: B21B 38/00, B21B 37/28, B21C 47/02 ...

Мітки: стрічки, вимірювання, спосіб, шахті, гарячої, впливу, моталки, установки, пристрій, площинність, прокатки

Формула / Реферат:

1. Спосіб вимірювання та впливу на площинність стрічки в шахті моталки установки для гарячої прокатки стрічки, причому шахта моталки містить між тягнучим пристроєм та моталкою рухомі та нерухомі напрямні стрічки, а також рухомий ролик для вимірювання площинності, що має робоче положення, при якому гаряча стрічка проходить навколо ролика (13) для вимірювання площинності із збереженням приблизно постійного кута α обхвату, і опущене...

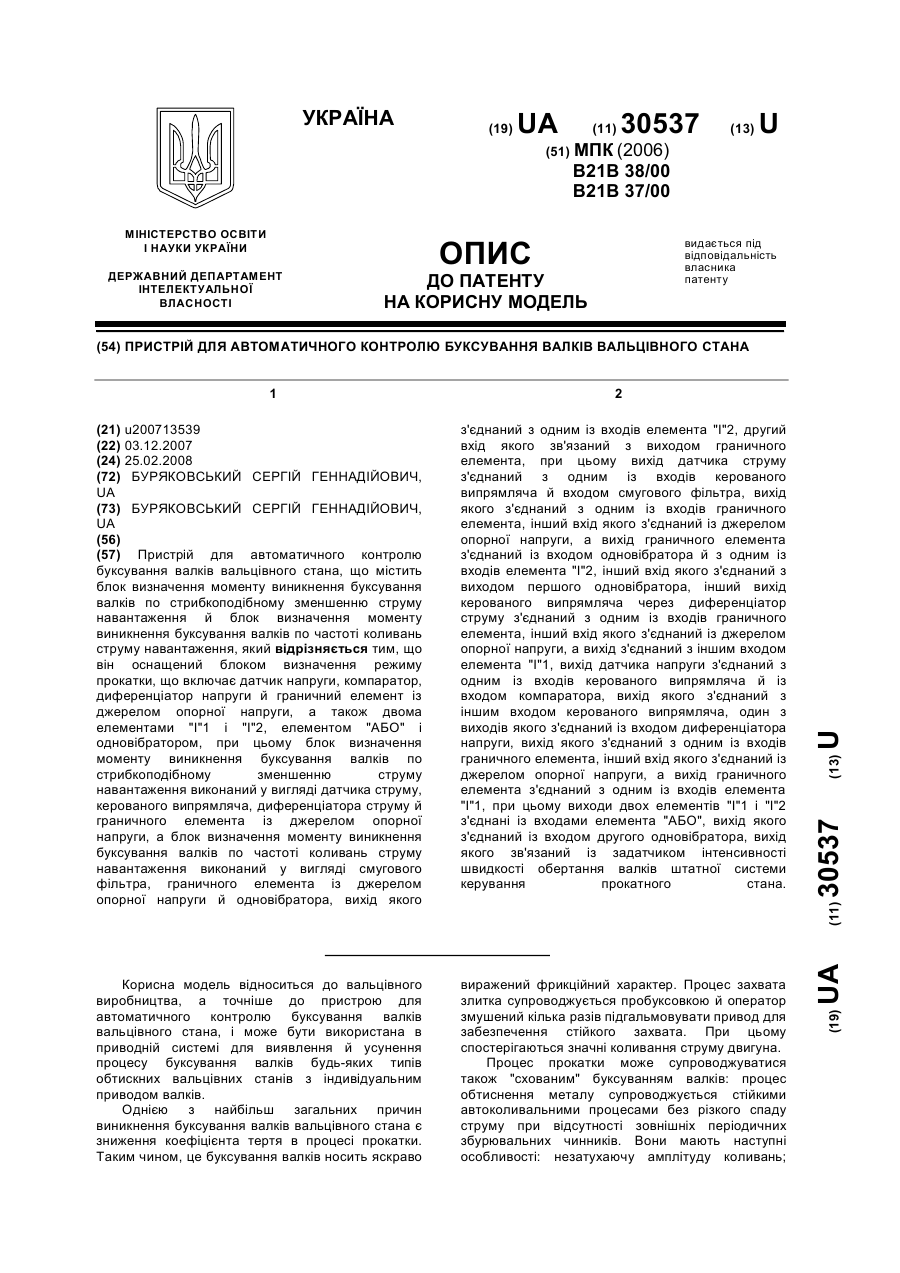

Номер патенту: 30537

Опубліковано: 25.02.2008

Автор: Буряковський Сергій Геннадійович

МПК: B21B 37/00, B21B 38/00

Мітки: валків, пристрій, стана, автоматичного, буксування, вальцівного, контролю

Формула / Реферат:

Пристрій для автоматичного контролю буксування валків вальцівного стана, що містить блок визначення моменту виникнення буксування валків по стрибкоподібному зменшенню струму навантаження й блок визначення моменту виникнення буксування валків по частоті коливань струму навантаження, який відрізняється тим, що він оснащений блоком визначення режиму прокатки, що включає датчик напруги, компаратор, диференціатор напруги й граничний елемент із...

Номер патенту: 30101

Опубліковано: 11.02.2008

Автори: Клевцов Олег Михайлович, Тилик Василь Трохимович, Ніколенко Андрій Георгійович, Скуратов Євген Георгійович

МПК: B21B 38/00

Мітки: металу, поперечного, перерізу, вимірювання, натягнення, смуги, пристрій, ділянках

Формула / Реферат:

Пристрій для вимірювання натягнення металу на ділянках поперечного перерізу смуги, що містить вимірювальний ролик, виконаний у вигляді трьох секцій, встановлених на опорах, і вимірники зусиль, який відрізняється тим, що центральна секція ролика жорстко закріплена на валу з двома підшипниковими опорами, що знаходяться у контакті з вимірниками зусиль, а крайні секції встановлені на двох підшипникових опорах кожна, при цьому одна опора...

Номер патенту: 79682

Опубліковано: 10.07.2007

Автори: Коренной Володимир Віталійович, Большаков Вадим Іванович, Соловйов Кирило Володимирович, Крот Павло Вікторович, Далічук Анатолій Пантелійович

МПК: B21B 38/00, G01M 15/00

Мітки: навантажень, головного, прокатного, спосіб, приводу, стана, моніторингу, механічних, коливань, лінії

Формула / Реферат:

Спосіб моніторингу коливань механічних навантажень у лінії головного приводу валків прокатної кліті, який полягає в тому, що використовують сигнали електроприводу постійного струму, який відрізняється тим, що вимірюють сигнал струму електроприводу у період наростання моменту механічного навантаження та визначають різницевий сигнал між вихідним сигналом і сигналом після низькочастотного фільтра з частотою зрізу менше половини основної частоти...

Номер патенту: 75940

Опубліковано: 15.06.2006

Автори: Меліхер Пуховскій, Т.Майкл Шор, Поль Б.Річез, Юн Лінг

МПК: B21B 37/58, B21B 31/16, B21B 1/16 ...

Мітки: валків, блок, затискних

Формула / Реферат:

1. Блок затискних валків для просування і уповільнення виробу, що переміщується вздовж лінії прокатки прокатного стана, причому вказаний блок затискних валків містить: пару важелів, установлених з можливістю обертання навколо паралельних перших осей, осі валків, підтримувані згаданими важелями, причому кожна вісь валка має цапфу для обертання навколо другої осі, паралельної першій осі її відповідного важеля; затискні валки, підтримувані...

Номер патенту: 45778

Опубліковано: 15.09.2005

Автори: Сміяненко Ігор Миколайович, Куваєв Володимир Миколайович, Шеремет Володимир Олександрович

МПК: B21B 38/00

Мітки: спосіб, розкрою, прокату

Формула / Реферат:

Спосіб розкрою прокату, що включає прогнозування довжини прокату на виході з останньої прокатної кліті, задання кількості штаб, на які розкроюють прокат, порізку прокату на штаби, транспортування й укладання штаб на холодильник, збирання штаб у пакет на виході з холодильника і порізку пакета штаб на пачки прутків мірної довжини, який відрізняється тим, що попередньо задають мірну довжину прутка, визначають кількість мірних довжин і довжину...

Номер патенту: 7475

Опубліковано: 15.06.2005

Автори: Тютюник Євген Миколайович, Зайцев Вадим Сергійович

МПК: B21B 38/00

Мітки: намотується, штаби, швидкості, рулону, металу, руху, спосіб, рулон, виміру, розмотується, яка

Формула / Реферат:

1. Спосіб виміру швидкості руху штаби металу, яка намотується в рулон (розмотується з рулону), який відрізняється тим, що спочатку визначають швидкість обертання вала моталки, на якому розміщений рулон, і діаметр рулону, після чого визначають швидкість руху штаби металу за формулою:де V - лінійна швидкість штаби, яка намотується, м/с;Dp - діаметр рулону,...

Номер патенту: 71258

Опубліковано: 15.11.2004

Автори: Мельник Максим Сергійович, Ковальов Віктор Дмитрович, Владимиров Анатолій Юрієвич, Бабін Олег Фавієвич

МПК: B21B 38/00

Мітки: поступального, слідкувальний, руху, привід

Формула / Реферат:

Слідкувальний привід поступального руху, що містить двигун обертального руху, передачу гвинт-гайка, з'єднану з двигуном обертального руху, виконавчий орган, датчик зворотного зв'язку, задавальний пристрій, порівнювальний пристрій і підсилювач, який відрізняється тим, що виконавчий орган з'єднано з якорем лінійного двигуна постійного струму, корпус якого з'єднано з гайкою передачі, причому лінійний двигун керується через підсилювач сигналом...

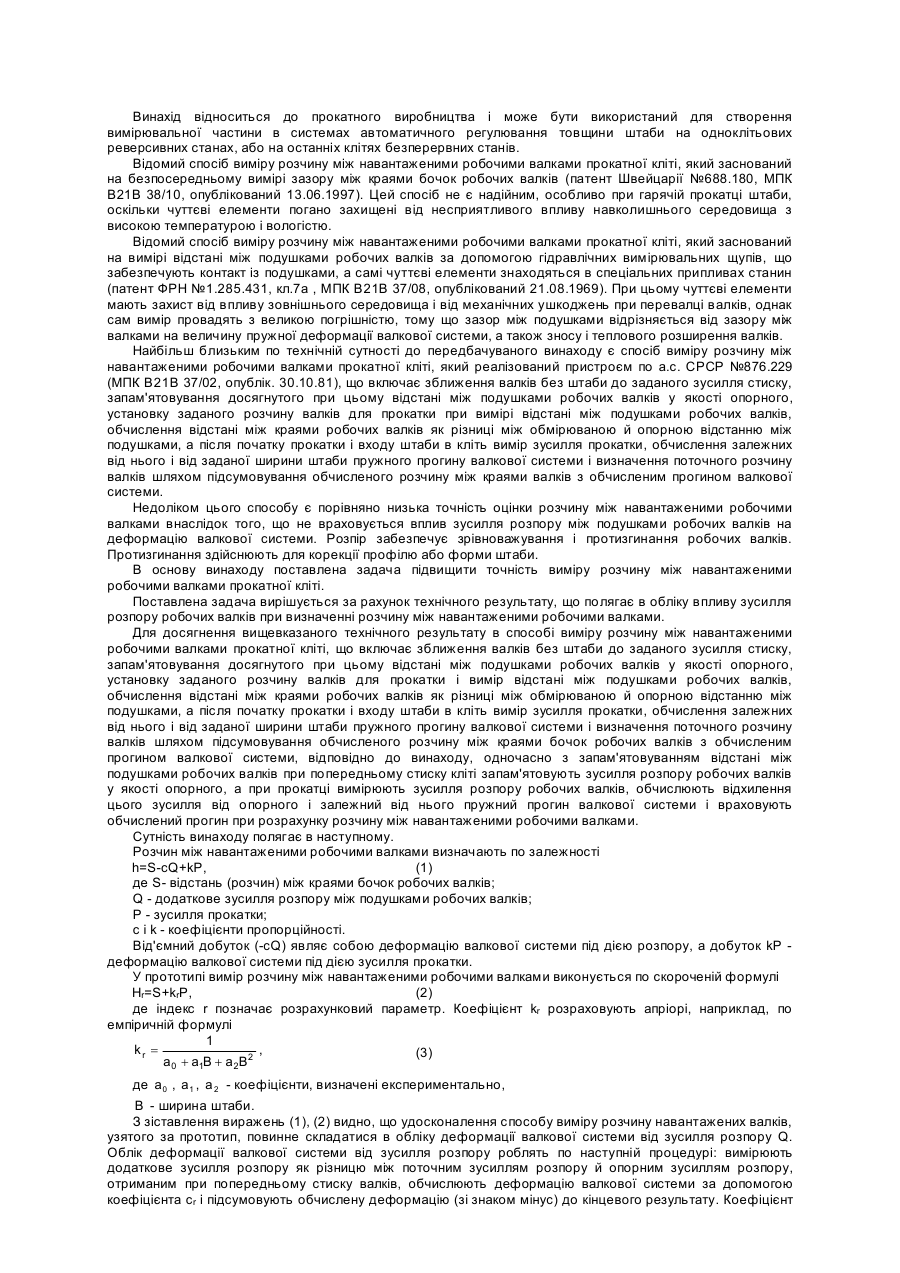

Номер патенту: 68020

Опубліковано: 15.07.2004

Автори: Білобров Юрій Миколайович, Леонідов-Каневський Євген Володимирович, Єлецьких Володимир Іванович, Гагарін Павел Павлович, Бортник Валерій Вікторович, Барабаш Андрій Володимирович, Стеч Володимир Станіславович

МПК: B21B 38/00

Мітки: спосіб, робочими, прокатної, виміру, валками, кліті, розхилу, навантаженими

Формула / Реферат:

1. Спосіб виміру розхилу між навантаженими робочими валками, що включає зближення валків без штаби до заданого зусилля стиску, запам’ятовування досягнутої при цьому відстані між подушками робочих валків як опорної, установку заданого розхилу валків для прокатки при вимірі відстані між подушками робочих валків, визначення відстані між краями робочих валків як різниці між обмірюваною й опорною відстанями між подушками, а після початку прокатки...

Номер патенту: 65797

Опубліковано: 15.04.2004

Автори: Барабаш Андрій Володимирович, Бортник Валерій Вікторович, Гагарін Павел Павлович, Стеч Володимир Станіславович, Білобров Юрій Миколайович, Єлецьких Володимир Іванович, Леонідов-Каневський Євген Володимирович

МПК: B21B 38/00

Мітки: прокатної, навантаженими, кліті, робочими, спосіб, розчину, валками, виміру

Формула / Реферат:

Спосіб виміру розчину між навантаженими робочими валками прокатної кліті, що включає зближення валків без штаби до заданого зусилля стиску, запам'ятовування досягнутої при цьому відстані між подушками робочих валків як опорної, установлення заданого розчину валків для прокатки і вимір відстані між подушками робочих валків, обчислення відстані між краями робочих валків як різниці між обмірюваною й опорною відстанню між подушками, а після...

Номер патенту: 35617

Опубліковано: 16.04.2001

Автори: САРКІС Еліас, ГРАНЖЕНЕВР Ів, МАЗОД'Є Франсуа, ДЕЛАССЮ П'єр, Пеллетьє Жан-Марі, ВЕНДЕВІЛЛЬ Люк, БАРБЕ Жак

МПК: B22D 11/14, B22D 11/06, B21B 38/00 ...

Мітки: геометричних, гарячого, спосіб, тонких, визначення, безперервного, зазору, пристрою, металевих, формування, виробів, пристрій, валками, параметрів

Формула / Реферат:

1. Способ непрерывного определения геометрических параметров зазора между валками устройства горячего формования тонких металлических изделий в самом узком месте между двумя валками со строго параллельными осями, входящими в состав устройства горячего формования тонких металлических изделий, при помощи прохождения изделия между валками, отличающийся тем, что производят измерение в исходном состоянии при отсутствии формуемого...

Номер патенту: 26896

Опубліковано: 29.12.1999

Автори: ВЕНЕЛЬТ Ханс-Дітріх, РІФЕНШТАЛЬ Ульріх, БРАНДТ Валтер, МЕССЕРШМІДТ Лутц

МПК: B21B 38/00

Мітки: прокатки, безперервної, визначення, прокатується, дійсних, багатоклітьовому, розтягування, стані, матеріалу, значень, зусиль, спосіб

Текст:

...определяется путем образования разности между начальным значением тока нагрузки, введенным в память после первого прохода прокатываемого материала че50 рез первую клеть, и последующими моментными значениями тока нагрузки первого привода прокатной клети и, постоянно суммируясь с заданным значением усилия растяжения, образует регулирующее 55 отклонение для регулирования первого привода клети, для достижения состояния без нагрузки растяжением...

Номер патенту: 25719

Опубліковано: 30.10.1998

Автори: Хаустов Георгій Йосипович, Правдін Юрій Михайлович, Ігнатов Володимир Олексієвич, Соловйов Юрій Григорович, Сизоненко Григорій Олександрович, Сергєєв Віктор Володимирович

МПК: B21B 38/00, B21B 17/00

Мітки: труб, калібрування, спосіб

Формула / Реферат:

Способ калибрования труб, включающий принудительное продольное перемещение трубы и деформацию ее в очаге, образованном ручьевыми валками и конической оправкой, отличающийся тем, что ручьевые валки составляют круглый без выпусков калибр диаметром не меньше максимального наружного диаметра трубы и коническая оправка имеет цилиндрический участок с диаметром, меньшим диаметра калибра на величину, равную двум толщинам стенки изготавливаемой трубы,...

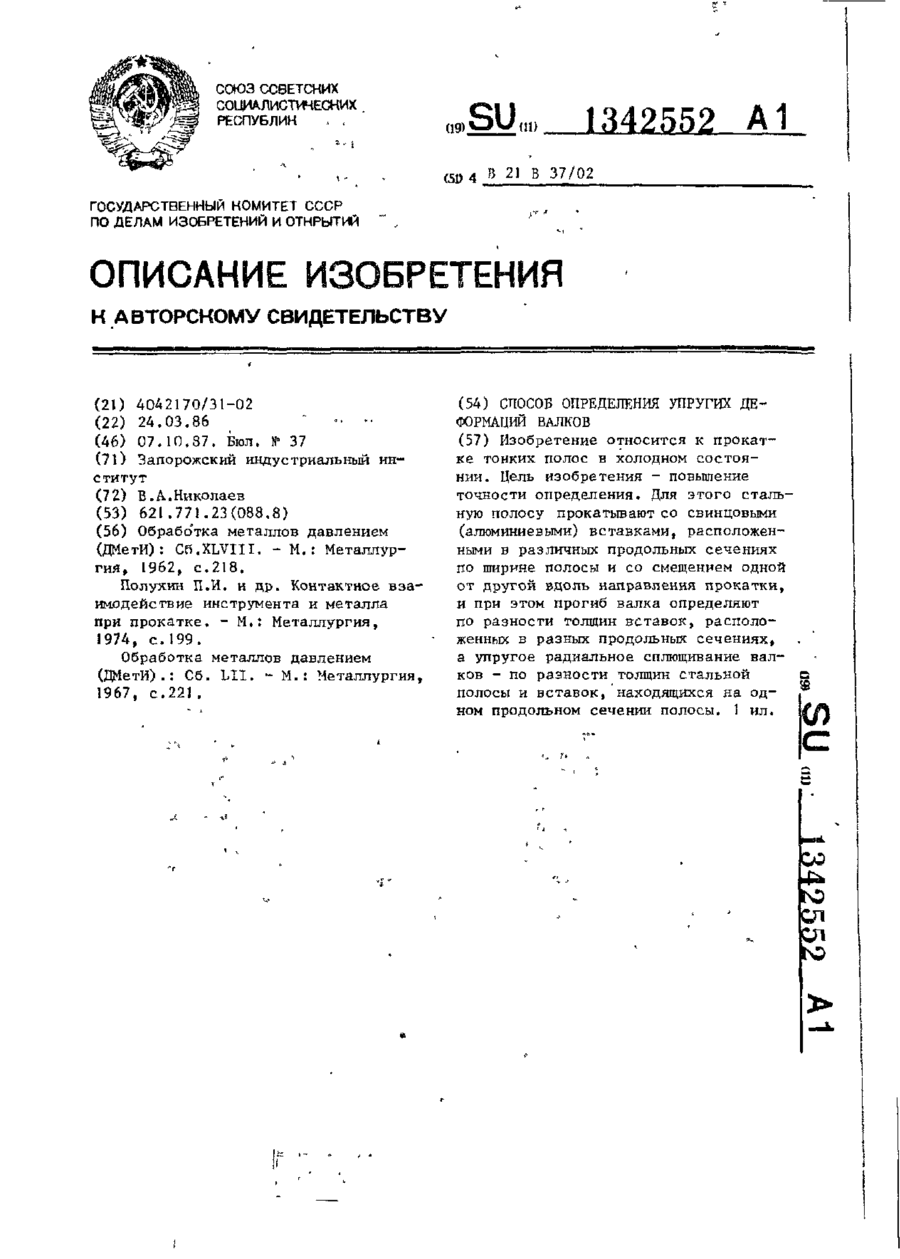

Номер патенту: 14117

Опубліковано: 25.04.1997

Автор: Ніколаєв Віктор Олександрович

МПК: B21B 38/00

Мітки: деформацій, визначення, валків, пружних, спосіб

Формула / Реферат:

Способ определения упругих деформаций валков, включающий прокатку контрольной поло­сы и определение величин упругих деформаций валков, отличающийся тем, что, с целью повыше­ния точности определения в качестве контрольной полосы используют стальную полосу с вставками, расположенными по контуру в полосе, а величину прогиба валка определяют по разности толщины вставки, расположенной на оси прокатки, и ос­тальных вставок, а упругое сплющивание...
