Пристрій для вимірювання натягнення металу на ділянках поперечного перерізу смуги

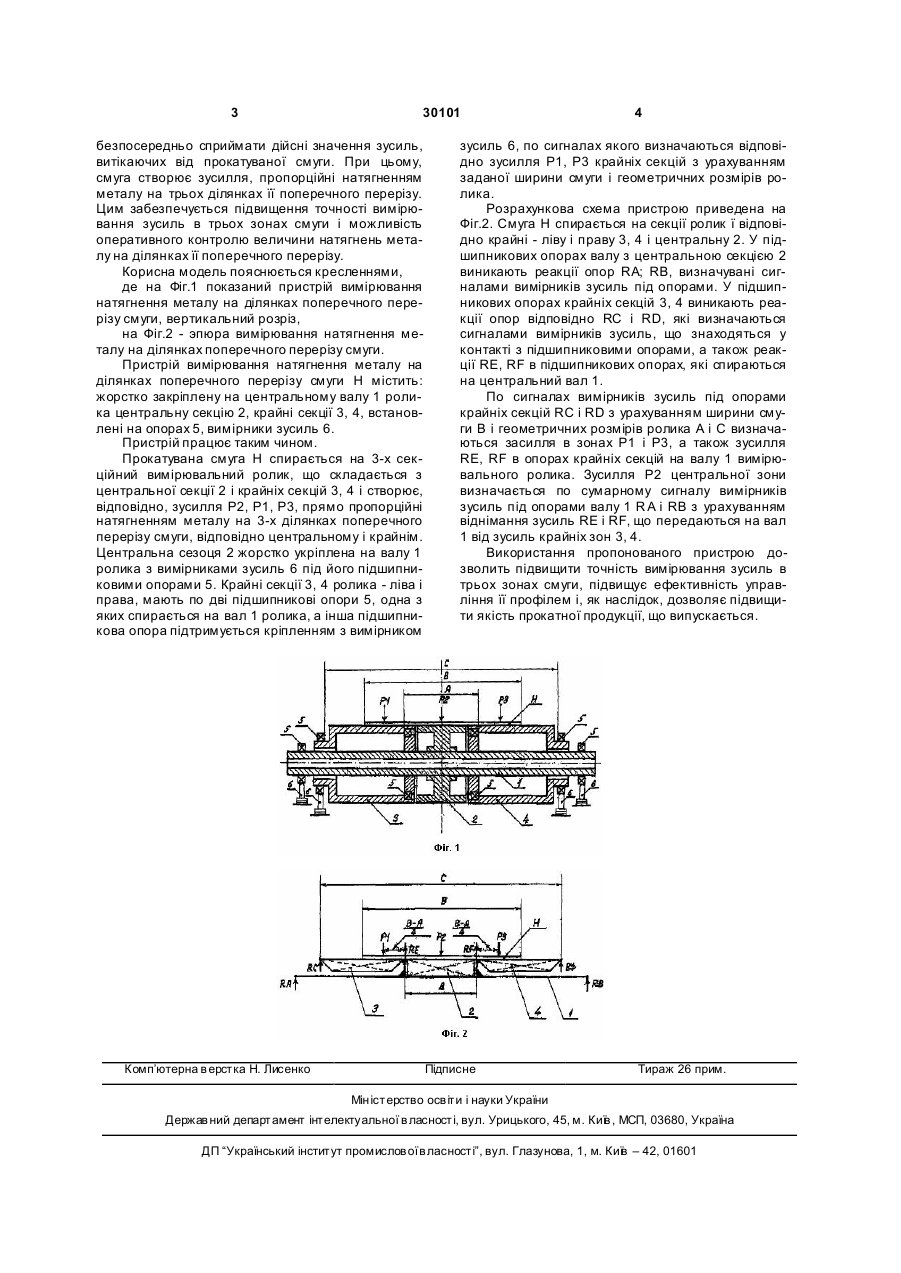

Пристрій для вимірювання натягнення металу на ділянках поперечного перерізу смуги, що міс 3 30101 безпосередньо сприймати дійсні значення зусиль, витікаючих від прокатуваної смуги. При цьому, смуга створює зусилля, пропорційні натягненням металу на трьох ділянках її поперечного перерізу. Цим забезпечується підвищення точності вимірювання зусиль в трьох зонах смуги і можливість оперативного контролю величини натягнень металу на ділянках її поперечного перерізу. Корисна модель пояснюється кресленнями, де на Фіг.1 показаний пристрій вимірювання натягнення металу на ділянках поперечного перерізу смуги, вертикальний розріз, на Фіг.2 - эпюра вимірювання натягнення металу на ділянках поперечного перерізу смуги. Пристрій вимірювання натягнення металу на ділянках поперечного перерізу смуги Н містить: жорстко закріплену на центральному валу 1 ролика центральну секцію 2, крайні секції 3, 4, встановлені на опорах 5, вимірники зусиль 6. Пристрій працює таким чином. Прокатувана смуга Н спирається на 3-х секційний вимірювальний ролик, що складається з центральної секції 2 і крайніх секцій 3, 4 і створює, відповідно, зусилля Р2, Р1, Р3, прямо пропорційні натягненням металу на 3-х ділянках поперечного перерізу смуги, відповідно центральному і крайнім. Центральна сезоця 2 жорстко укріплена на валу 1 ролика з вимірниками зусиль 6 під його підшипниковими опорами 5. Крайні секції 3, 4 ролика - ліва і права, мають по дві підшипникові опори 5, одна з яких спирається на вал 1 ролика, а інша підшипникова опора підтримується кріпленням з вимірником Комп’ютерна в ерстка Н. Лисенко 4 зусиль 6, по сигналах якого визначаються відповідно зусилля Р1, Р3 крайніх секцій з урахуванням заданої ширини смуги і геометричних розмірів ролика. Розрахункова схема пристрою приведена на Фіг.2. Смуга Н спирається на секції ролик ї відповідно крайні - ліву і праву 3, 4 і центральну 2. У підшипникових опорах валу з центральною секцією 2 виникають реакції опор RA; RB, визначувані сигналами вимірників зусиль під опорами. У підшипникових опорах крайніх секцій 3, 4 виникають реакції опор відповідно RC і RD, які визначаються сигналами вимірників зусиль, що знаходяться у контакті з підшипниковими опорами, а також реакції RE, RF в підшипникових опорах, які спираються на центральний вал 1. По сигналах вимірників зусиль під опорами крайніх секцій RC і RD з урахуванням ширини смуги В і геометричних розмірів ролика А і С визначаються засилля в зонах Р1 і Р3, а також зусилля RE, RF в опорах крайніх секцій на валу 1 вимірювального ролика. Зусилля Р2 центральної зони визначається по сумарному сигналу вимірників зусиль під опорами валу 1 R A і RB з урахуванням віднімання зусиль RE і RF, що передаються на вал 1 від зусиль крайніх зон 3, 4. Використання пропонованого пристрою дозволить підвищити точність вимірювання зусиль в трьох зонах смуги, підвищує ефективність управління її профілем і, як наслідок, дозволяє підвищити якість прокатної продукції, що випускається. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
