Борона м.і.бездольного для обробітку грунту в міжряддях та рядах пропашних культур

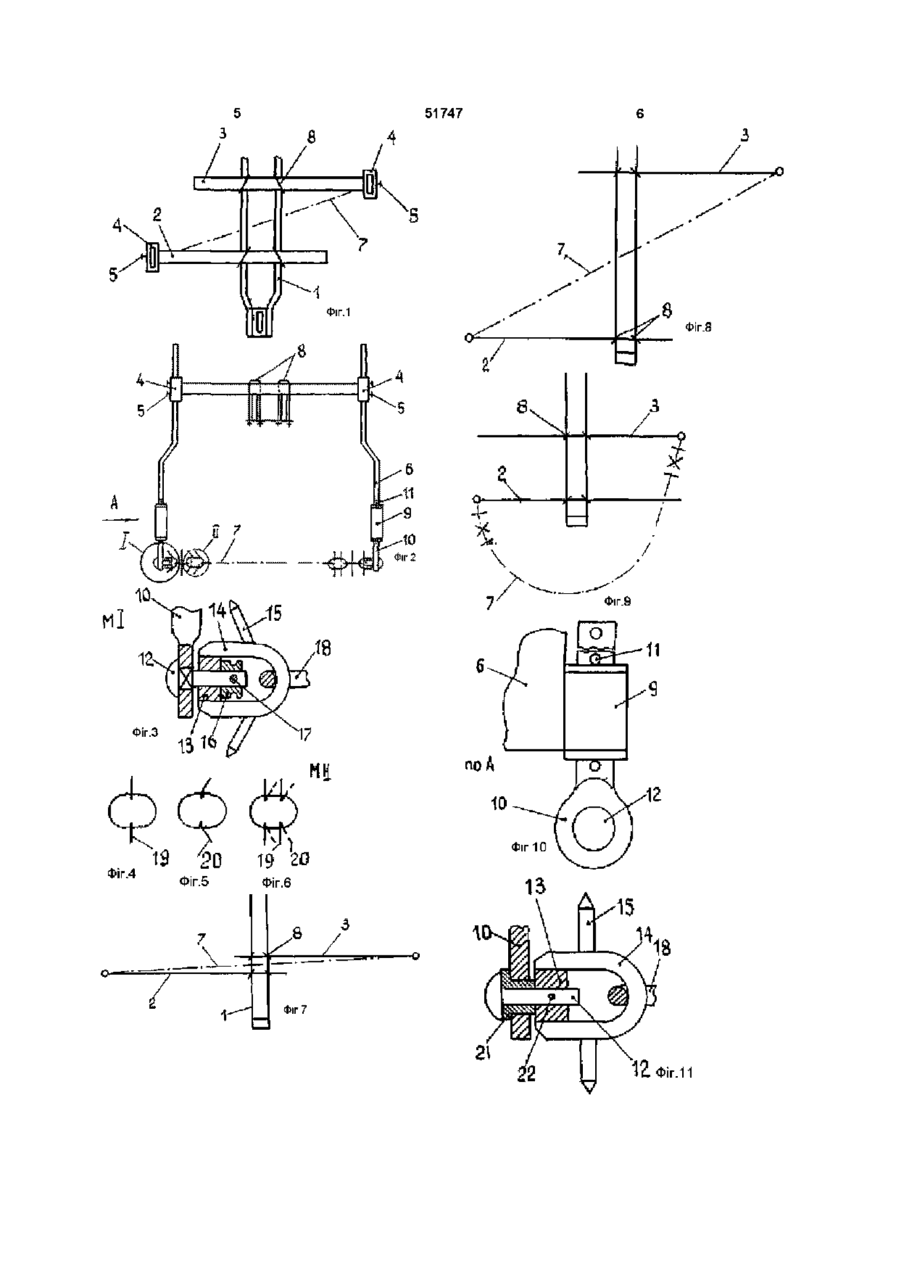

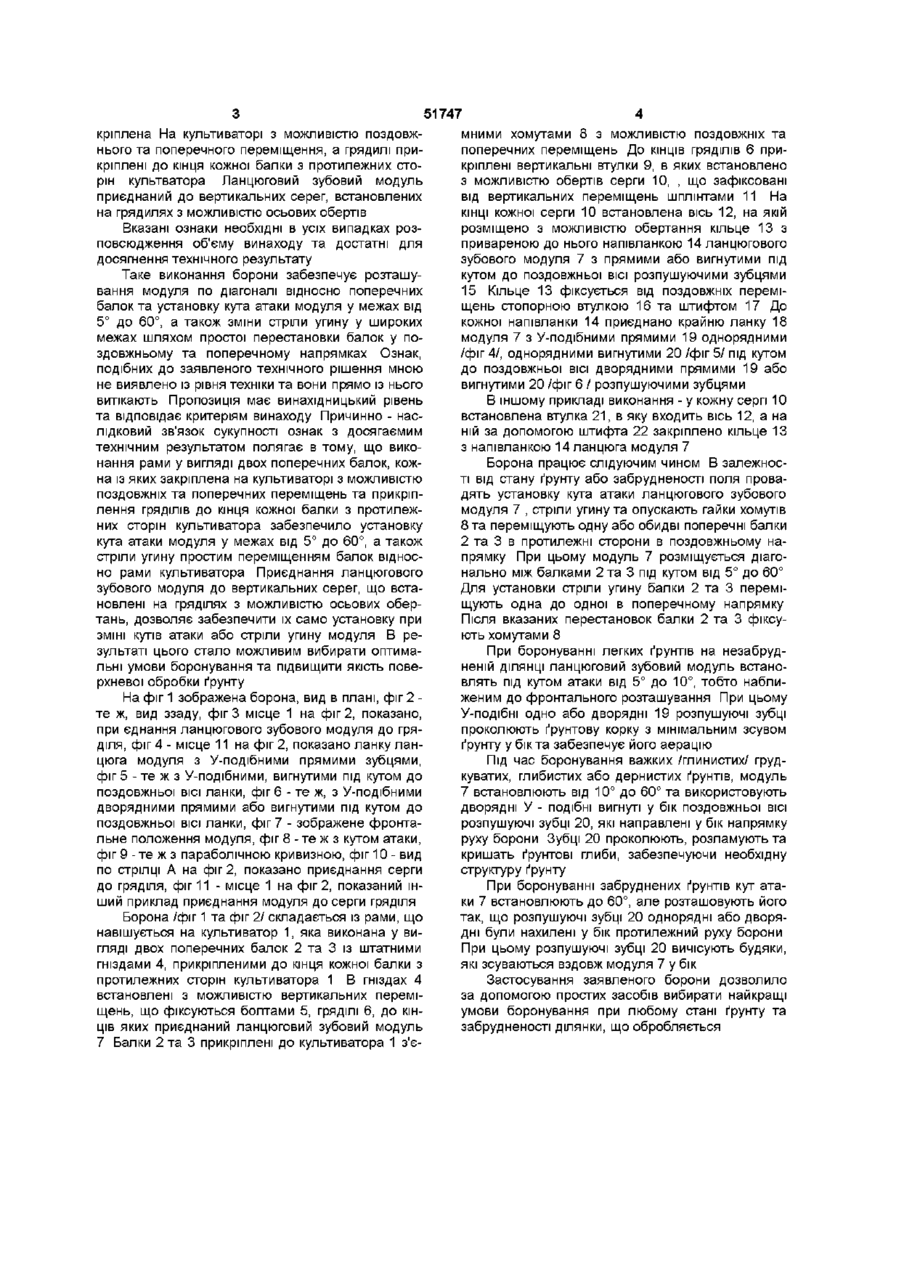

Борона для обробітку грунту в міжряддях та рядах пропашних культур, яка містить раму для кріплення на культиваторі з встановленими на ній гряділями, до КІНЦІВ яких прикріплений ланцюговий зубовий модуль з можливістю обертання навколо його осі, яка відрізняється тим, що рама виконана у вигляді двох поперечних балок, кожна із яких закріплена на культиваторі з можливістю поздовжнього та поперечного переміщення, а гряділі прикріплені до кінця кожної балки з протилежних сторін культиватора, при цьому зубовий модуль приєднаний до вертикальних серег, встановлених на гряділях з можливістю осьових поворотів в горизонтальній ПЛОЩИНІ Винахід відноситься до сільськогосподарського машинобудування та може бути використаний у конструкціях ланцюгових зубових борон для поверхневого обробки ґрунту при обробітку пропашних культур Відома борона для обробітку ґрунту у міжряддях та рядах пропашних культур, яка містить раму для кріплення на культиваторі з встановленими лік, який полягає в тому, що вона не забезпечує оптимальних умов боронування на полі, ґрунт якого на окремих ділянках різко міняється по фізикомеханічним показникам, а також при ЗМІННІЙ забрудненості поля Це пов'язано з тим, що модуль може встановлюватись тільки у двох незмінних положеннях - або у фронтальному або під певним постійним кутом атаки Про те, у ВІДПОВІДНОСТІ ДО агротехніки боронування, кут атаки ланцюгового зубового модуля необхідно часто змінювати у широких межах, в зв'язку із змінними властивостями ґрунту та забрудненістю поля, для вибору оптимальних умов боронування на ній гряділями, до КІНЦІВ ЯКИХ приєднаний ланцю говий зубовий модуль з можливістю обертання навколо його ВІСІ Рама виконана у вигляді вертикального брусу для фіксації на культиваторі, а в середній частині гряділів встановлена штанга для змінювання відстані між їх кінцями, при цьому гряДІЛІ прикріплені до брусу з можливістю перестановок в поздовжньому напрямі для створення кута атаки ланцюгового зубового модуля /Патент України №18968Акл А01В19/02, 1994р -прототип/ Спільними суттєвими ознаками відомої та заявляємої борони є рама для кріплення на культваторі з встановленими на ній гряділями, до КІНЦІВ яких приєднаний ланцюговий зубовий модуль з можливістю обертання навколо його ВІСІ По сукупності спільних суттєвих ознак та технічному результату, що досягається, даний аналог вибраний як найближчий Він забезпечує ефективну поверхневу обробітку ґрунту як при фронтальному так і під кутом /кутом атаки/ до напрямку руху культиватора модулем Однак, відома борона має суттєвий недо В основу винаходу поставлено задачу створення такої борони, у якої кут атаки модуля можливо швидко змінювати у широких межах /від 5° до 607, а також легко змінювати натяг модуля для отримання необхідної стріли угину Технічним результатом винаходу являється забезпечення оперативної зміни умов боронування при змінах механічних показників ґрунту або забрудненості поля, шляхом установки необхідних кутів атаки модуля Поставлена задача та технічний результат досягаються за допомогою того, що у бороні, яка містить раму для кріплення на культваторі з встановленими на ній гряділями, до КІНЦІВ котрих приєднаний ланцюговий зубовий модуль з можливістю обертання навколо його ВІСІ, рама виконана у вигляді двох поперечних балок, кожна із яких за О Ю кріплена На культиваторі з можливістю поздовжнього та поперечного переміщення, а грядилі прикріплені до кінця кожної балки з протилежних сторін культватора Ланцюговий зубовий модуль приєднаний до вертикальних серег, встановлених на грядилях з можливістю осьових обертів Вказані ознаки необхідні в усіх випадках розповсюдження об'єму винаходу та достатні для досягнення технічного результату Таке виконання борони забезпечує розташування модуля по діагоналі відносно поперечних балок та установку кута атаки модуля у межах від 5° до 60°, а також зміни стріли угину у широких межах шляхом простої перестановки балок у поздовжньому та поперечному напрямках Ознак, подібних до заявленого технічного рішення мною не виявлено із рівня техніки та вони прямо із нього витікають Пропозиція має винахідницький рівень та відповідає критеріям винаходу Причинно - наслідковий зв'язок сукупності ознак з досягаємим технічним результатом полягає в тому, що виконання рами у вигляді двох поперечних балок, кожна із яких закріплена на культиваторі з можливістю поздовжніх та поперечних переміщень та прикріплення гряділів до кінця кожної балки з протилежних сторін культиватора забезпечило установку кута атаки модуля у межах від 5° до 60°, а також стріли угину простим переміщенням балок відносно рами культиватора Приєднання ланцюгового зубового модуля до вертикальних серег, що встановлені на гряділях з можливістю осьових обертань, дозволяє забезпечити їх само установку при ЗМІНІ кутів атаки або стріли угину модуля В результаті цього стало можливим вибирати оптимальні умови боронування та підвищити якість поверхневої обробки ґрунту На фіг 1 зображена борона, вид в плані, фіг 2 те ж, вид ззаду, фіг 3 місце 1 на фіг 2, показано, при єднання ланцюгового зубового модуля до гряділя, фіг 4 - місце 11 на фіг 2, показано ланку ланцюга модуля з У-подібними прямими зубцями, фіг 5 - те ж з У-подібними, вигнутими під кутом до поздовжньої ВІСІ ланки, фіг 6 - те ж, з У-подібними дворядними прямими або вигнутими під кутом до поздовжньої ВІСІ ланки, фіг 7 - зображене фронтальне положення модуля, фіг 8 - те ж з кутом атаки, фіг 9 -те ж з параболічною кривизною, фіг 10 - вид по стрілці А на фіг 2, показано приєднання серги до гряділя, фіг 11 - місце 1 на фіг 2, показаний інший приклад приєднання модуля до серги гряділя Борона /фіг 1 та фіг 2/ складається із рами, що навішується на культиватор 1, яка виконана у вигляді двох поперечних балок 2 та 3 із штатними гніздами 4, прикріпленими до кінця кожної балки з протилежних сторін культиватора 1 В гніздах 4 встановлені з можливістю вертикальних переміщень, що фіксуються болтами 5, гряділі 6, до КІНЦІВ яких приєднаний ланцюговий зубовий модуль 7 Балки 2 та 3 прикріплені до культиватора 1 з'є 51747 мними хомутами 8 з можливістю поздовжніх та поперечних переміщень До КІНЦІВ гряділів 6 прикріплені вертикальні втулки 9, в яких встановлено з можливістю обертів серги 10, , що зафіксовані від вертикальних переміщень шплінтами 11 На КІНЦІ кожної серги 10 встановлена вісь 12, на якій розміщено з можливістю обертання кільце 13 з привареною до нього напівланкою 14 ланцюгового зубового модуля 7 з прямими або вигнутими під кутом до поздовжньої ВІСІ розпушуючими зубцями 15 Кільце 13 фіксується від поздовжніх переміщень стопорною втулкою 16 та штифтом 17 До кожної напівланки 14 приєднано крайню ланку 18 модуля 7 з У-подібними прямими 19 однорядними /фіг 4/, однорядними вигнутими 20 /фіг 5/ під кутом до поздовжньої ВІСІ дворядними прямими 19 або вигнутими 20 /фіг 6 / розпушуючими зубцями В іншому прикладі виконання - у кожну серп 10 встановлена втулка 21, в яку входить вісь 12, а на ній за допомогою штифта 22 закріплено кільце 13 з напівланкою 14 ланцюга модуля 7 Борона працює слідуючим чином В залежності від стану ґрунту або забрудненості поля провадять установку кута атаки ланцюгового зубового модуля 7 , стріли угину та опускають гайки хомутів 8 та переміщують одну або обидві поперечні балки 2 та 3 в протилежні сторони в поздовжньому напрямку При цьому модуль 7 розміщується діагонально між балками 2 та 3 під кутом від 5° до 60° Для установки стріли угину балки 2 та 3 переміщують одна до одної в поперечному напрямку Після вказаних перестановок балки 2 та 3 фіксують хомутами 8 При боронуванні легких ґрунтів на незабрудненій ДІЛЯНЦІ ланцюговий зубовий модуль встановлять під кутом атаки від 5° до 10°, тобто наближеним до фронтального розташування При цьому У-подібні одно або дворядні 19 розпушуючі зубці проколюють ґрунтову корку з мінімальним зсувом ґрунту у бік та забезпечує його аерацію Під час боронування важких /глинистих/ грудкуватих, глибистих або дернистих ґрунтів, модуль 7 встановлюють від 10° до 60° та використовують дворядні У - подібні вигнуті у бік поздовжньої ВІСІ розпушуючі зубці 20, які направлені у бік напрямку руху борони Зубці 20 проколюють, розламують та кришать ґрунтові глиби, забезпечуючи необхідну структуру ґрунту При боронуванні забруднених ґрунтів кут атаки 7 встановлюють до 60°, але розташовують його так, що розпушуючі зубці 20 однорядні або дворядні були нахилені у бік протилежний руху борони При цьому розпушуючі зубці 20 вичісують будяки, які зсуваються вздовж модуля 7 у бік Застосування заявленого борони дозволило за допомогою простих засобів вибирати найкращі умови боронування при любому стані ґрунту та забрудненості ділянки, що обробляється 51747 / 7 ^ • / Фіг.8 \_ , т 4 Фіг.9 Фіг.4 Фіг.5 Фіг.6 7 / л Фіг 7 Фіг.і і ~ 51747 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
