Гвинтовий транспортер-подрібнювач

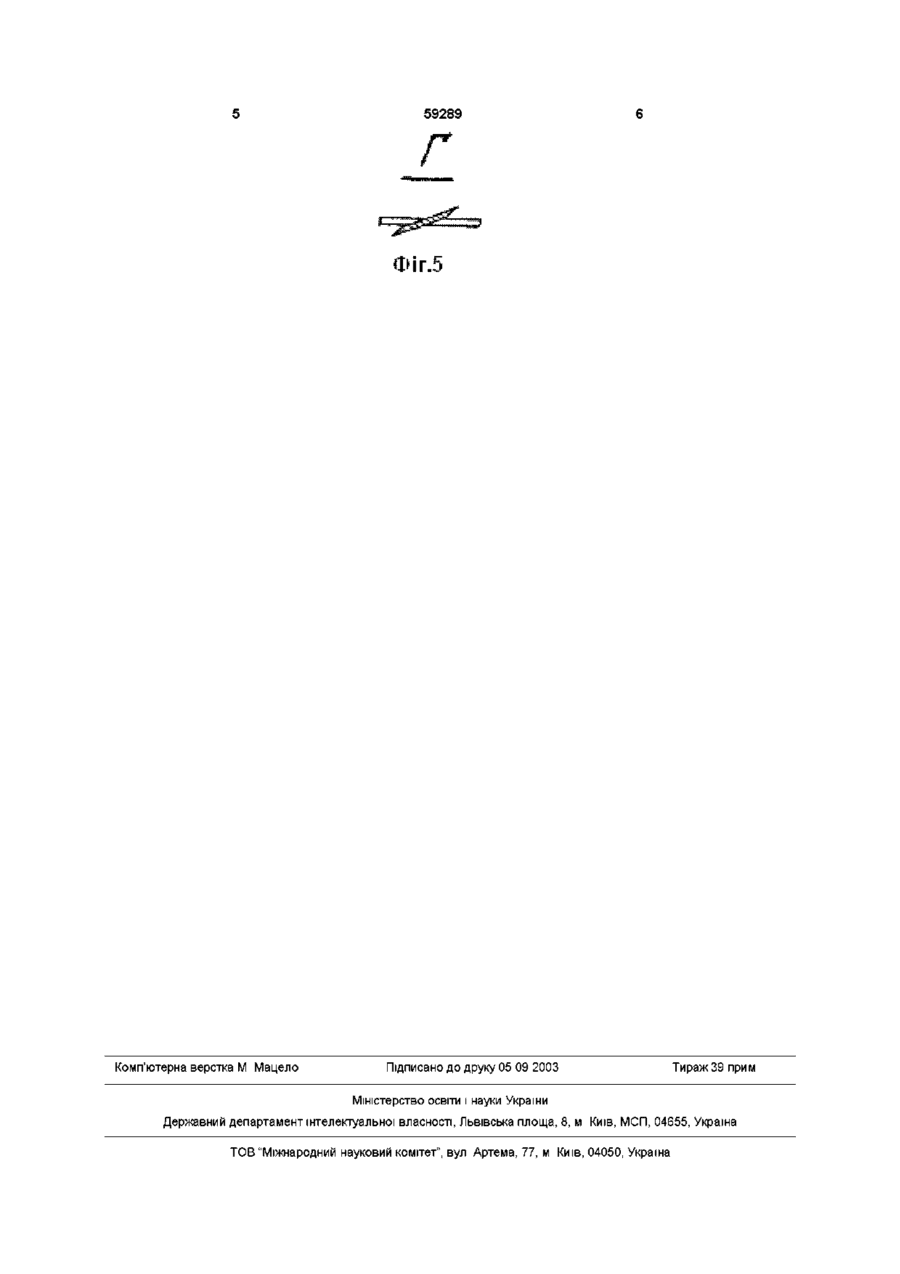

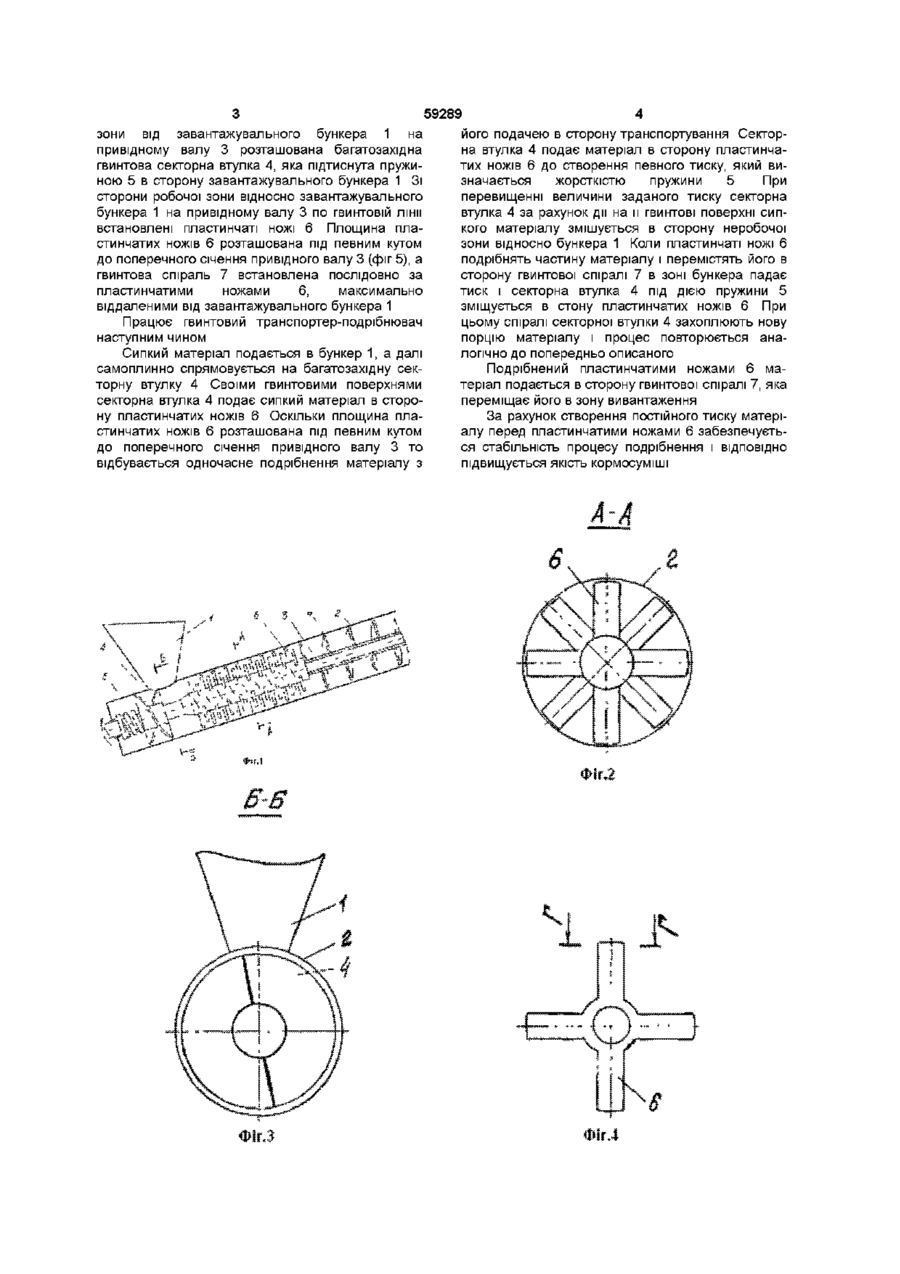

Гвинтовий транспортер-подрібнювач, що містить завантажувальний бункер і напрямну трубу, в якій розташований привідний вал із закріпленою гвинтовою спіраллю, який відрізняється тим, що з боку неробочої зони від завантажувального бункера на привідному валу розташована багатозахідна гвинтова секторна втулка, яка підтиснута пружиною в бік завантажувального бункера, а з боку робочої зони відносно завантажувального бункера на привідному валу по гвинтовій лінії встановлені пластинчаті ножі, причому площина пластинчатих ножів розташована під кутом до поперечного перерізу привідного вала, а гвинтова спіраль встановлена послідовно за пластинчатими ножами, максимально віддаленими від завантажувального бункера Винахід відноситься до галузі піднімальнотранспортного та сільськогосподарського машинобудування і може бути застосований для одночасного транспортування і подрібнення кормів Відомий ГВИНТОВИЙ конвеєр (А С СРСР №1640070, МКВ 5 B65G33/16, 33/24, Бюл №13, 1991), що містить завантажувальний бункер і напрямну трубу, в якій розташований привідний вал із закріпленою гвинтовою спіраллю Аналог Недоліком такого конвеєра є низька подрібнювальна здатність, оскільки ефективність подрібнення забезпечується при його значних кутових швидкостях обертання, а також наявності різальних кромок на поверхні спіралі, які в даному технічному рішенні відсутні Також відомий гвинтовий транспортерподрібнювач (Патент України №25097 А, МКВ 6 B65G33/16, 33/24, Бюл №6, 1998), що містить завантажувальний бункер і напрямну трубу, в якій розташований привідний вал із закріпленою гвинтовою спіраллю змінного профілю Прототип Недоліком такого конвеєра є низька подрібнювальна здатність, оскільки ефективність подрібнення забезпечується при його значних кутових швидкостях обертання, а також наявності різальних кромок на поверхні спіралі, які в даному технічному рішенні відсутні В основу винаходу покладена задача вдосконалення гвинтового транспортера-подрібнювача, в якому розташуванням на привідному валу відносно завантажувального бункера з однієї сторони багатозахідної гвинтової секторної втулки, а з іншої пластинчатих ножів забезпечується стабільний тиск і подача матеріалу в зону подрібнення і за рахунок цього досягається рівномірне подрібнення матеріалу, а отже покращується якість кормів Поставлена задача досягається за рахунок того, що в гвинтовому транспортері-подрібнювачі, що містить завантажувальний бункер і напрямну трубу, в якій розташований привідний вал із закріпленою гвинтовою спіраллю, згідно винаходу вводиться те, що з неробочої зони від завантажувального бункера на привідному валу розташована багатозахідна гвинтова секторна втулка, яка підтиснута пружиною в сторону завантажувального бункера, а зі сторони робочої зони відносно завантажувального бункера на привідному валу по гвинтовій лінії встановлені пластинчаті ножі, причому площина пластинчатих ножів розташована під кутом до поперечного січення привідного валу, а гвинтова спіраль встановлена послідовно за пластинчатими ножами, максимально віддаленими від завантажувального бункера Загальний вигляд гвинтового транспортераподрібнювача зображено на фіг1, фіг 2 - перетин по А-А на фіг1, фіг 3 - перетин по Б-Б на фіг1, фіг 4 -загальний вигляд пластинчатого ножа, фіг 5 - перетин по Г-Г на фіг 4 Гвинтовий транспортер-подрібнювач містить завантажувальний бункер 1 і напрямну трубу 2, в якій розташований привідний вал З З неробочої 00 ю 59289 зони від завантажувального бункера 1 на привідному валу 3 розташована багатозахідна гвинтова секторна втулка 4, яка підтиснута пружиною 5 в сторону завантажувального бункера 1 Зі сторони робочої зони відносно завантажувального бункера 1 на привідному валу 3 по гвинтовій лінії встановлені пластинчаті ножі 6 Площина пластинчатих ножів 6 розташована під певним кутом до поперечного січення привідного валу 3 (фіг 5), а гвинтова спіраль 7 встановлена послідовно за пластинчатими ножами 6, максимально віддаленими від завантажувального бункера 1 Працює гвинтовий транспортер-подрібнювач наступним чином Сипкий матеріал подається в бункер 1, а далі самоплинно спрямовується на багатозахідну секторну втулку 4 Своїми гвинтовими поверхнями секторна втулка 4 подає сипкий матеріал в сторону пластинчатих ножів 6 Оскільки площина пластинчатих ножів 6 розташована під певним кутом до поперечного січення привідного валу 3 то відбувається одночасне подрібнення матеріалу з його подачею в сторону транспортування Секторна втулка 4 подає матеріал в сторону пластинчатих ножів 6 до створення певного тиску, який визначається жорсткістю пружини 5 При перевищенні величини заданого тиску секторна втулка 4 за рахунок дм на и гвинтові поверхні сипкого матеріалу змішується в сторону неробочої зони відносно бункера 1 Коли пластинчаті ножі 6 подрібнять частину матеріалу і перемістять його в сторону гвинтової спіралі 7 в зоні бункера падає тиск і секторна втулка 4 під дією пружини 5 зміщується в стону пластинчатих ножів 6 При цьому спіралі секторної втулки 4 захоплюють нову порцію матеріалу і процес повторюється аналогічно до попередньо описаного Подрібнений пластинчатими ножами 6 матеріал подається в сторону гвинтової спіралі 7, яка переміщає його в зону вивантаження За рахунок створення постійного тиску матеріалу перед пластинчатими ножами 6 забезпечується стабільність процесу подрібнення і ВІДПОВІДНО підвищується якість кормосуміші 59289 Фіг.5 Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
