Пристрій для введення інертного газу в металевий розплав

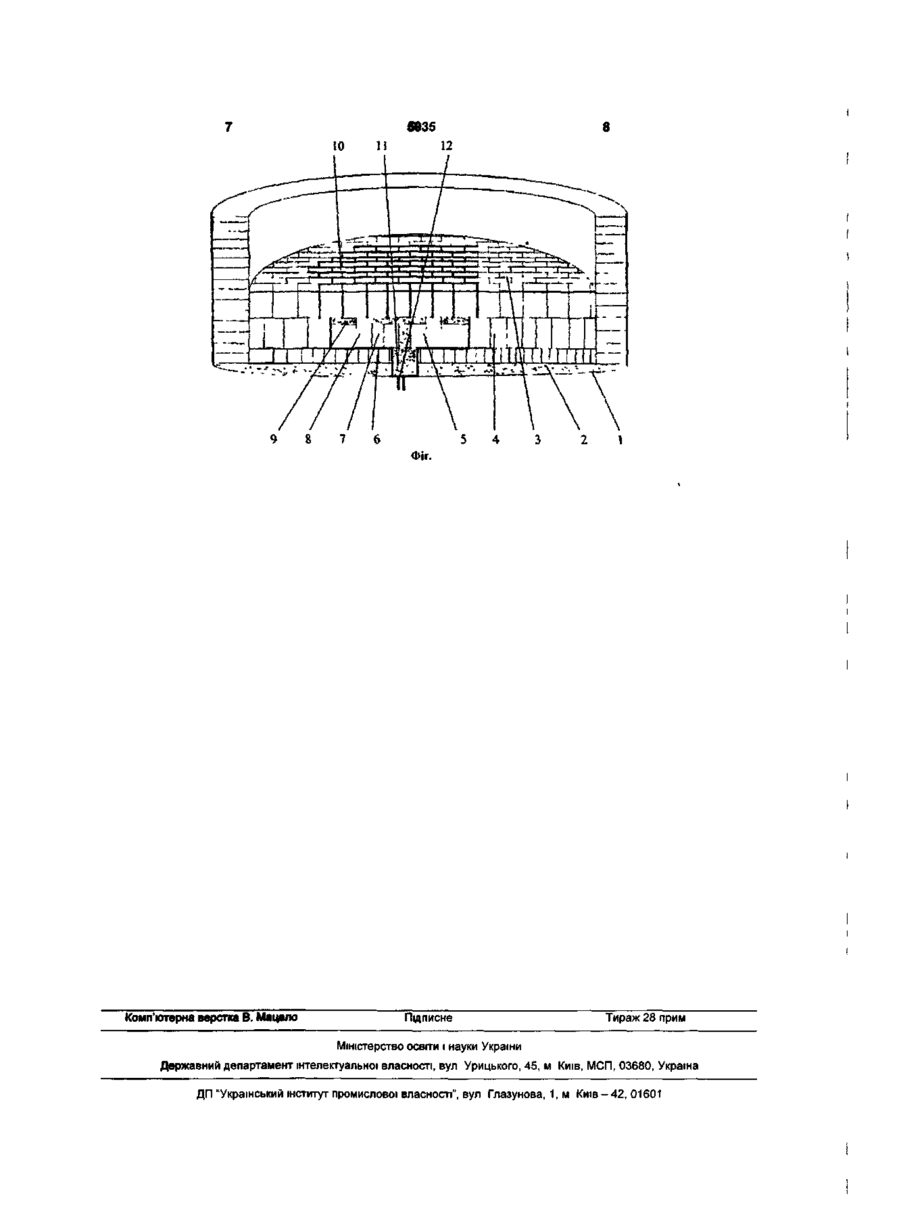

1 Пристрій для введення інертного газу в металевий розплав, що містить металевий кожух, футерівку стін, футерівку днища, що складається з арматурного, робочого шарів і газорозподільного шару, що знаходиться в поглибленні арматурного шару днища, який відрізняється тим, що між днищем поглиблення і газорозподільним шаром додатково розташований газонепроникний короб, у якому шар виконаний з вогнетривкого матеріалу, товщиною менше арматурного шару на 15-35 мм, і маяки, причому над шаром між маяками знаходиться газорозподільний прошарок, на який спирається робоча футерівка з газопроникними швами днища ємності 2 Пристрій за п 1, який відрізняється тим, що вогнетривкий шар, розташований на днищі газонепроникного короба, має високі теплоізоляційні властивості 3 Пристрій за п 1, який відрізняється тим, що газонепроникний короб виконаний вище поглиблення в арматурному шарі на товщину горизонтального шва між арматурним і робочим шарами Корисна модель відноситься до чорної металурги, конкретно до обробки рідкого металу газами Відомий пристрій для введення інертного газу в ківш із розплавом, що містить розміщену у футерівці днища вигнуту в спіраль трубу з рівномірно розташованими, спрямованими нагору, отворами однакового діаметра (АС СРСР №1211304, кл 321С7/06, опубл 15 02 86р ) Відомий пристрій не дозволяє робити рівномірний режим продувки металу, тому що через отвори однакового діаметра найбільша інтенсивність подачі газу в метал буде відбуватися на початку спирали і мінімальна - у м КІНЦІ Крім того, вихід газу через вертикальні шви робітника шару з за феростатичного тиску більш утруднений чим через горизонтальні шви При цьому неможливо не тільки цілком виключити втрати газу на просочування через арматурний шар, але і проконтролювати ці втрати, а без точного обліку витрати газу на продувку неможливо дотримувати технологічні параметри внепечного рафінування Крім того, робити кладку футерівки при наявності труб дуже складно і довго, тому що необхідно робити припасування цеглин (підрублювання цеглин при якій виконувати вимога інструкції з товщини швів не більш 1,5мм зовсім нереально), отже, виконання умови по газонепроникності швів арматурного шару нереально Відомий КІВШ ДЛЯ продувки металу газами, що містить футерований кожух з футерівкою днища з двох горизонтальних шарів, один із яких виконаний з вогнетривких цеглин з пористими швами, а іншої - з пористої маси, і патрубок для підведення газу, причому шар пористої маси у футерівці днища виконаний із гранульованого матеріалу і покладений між кожухом і шаром з вогнетривких цеглин (АС СРСР №578160, кл В22Д41/02, опубл ЗО 10 77р) Ківш ПО а С №578160 не дозволяє досягти очікуваного технічного результату Стабільність процесу продувки в значній мірі визначається загальної довгої вертикальних і горизонтальних швів що у свою чергу визначає величину тиску необхідного для проходження газу через шви Чим вище необхідний тиск тим більше неконтрольоване просочується газу між броню ковша і футерівкою У відомому ковші, як робітник, так і арматурний шари виконані газопроникними, значна довжина пористих швів не дозволяє досягти їхньої стабільної газопроникності по усій довжині Крім того, значна довжина пористих швів збільшує опір проходженню газу і вимагає підвищеного тиску газу в газорозподільному шарі Підвищений тиск газу під футерівкою приводить до збільшення обсягу газу що іде крім пористих швів у футерівку стін і далі - у ю со о ю 9 8 7 5 6 4 Фіг. Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
