Багаторівчаковий пристрій для введення дроту в металевий розплав

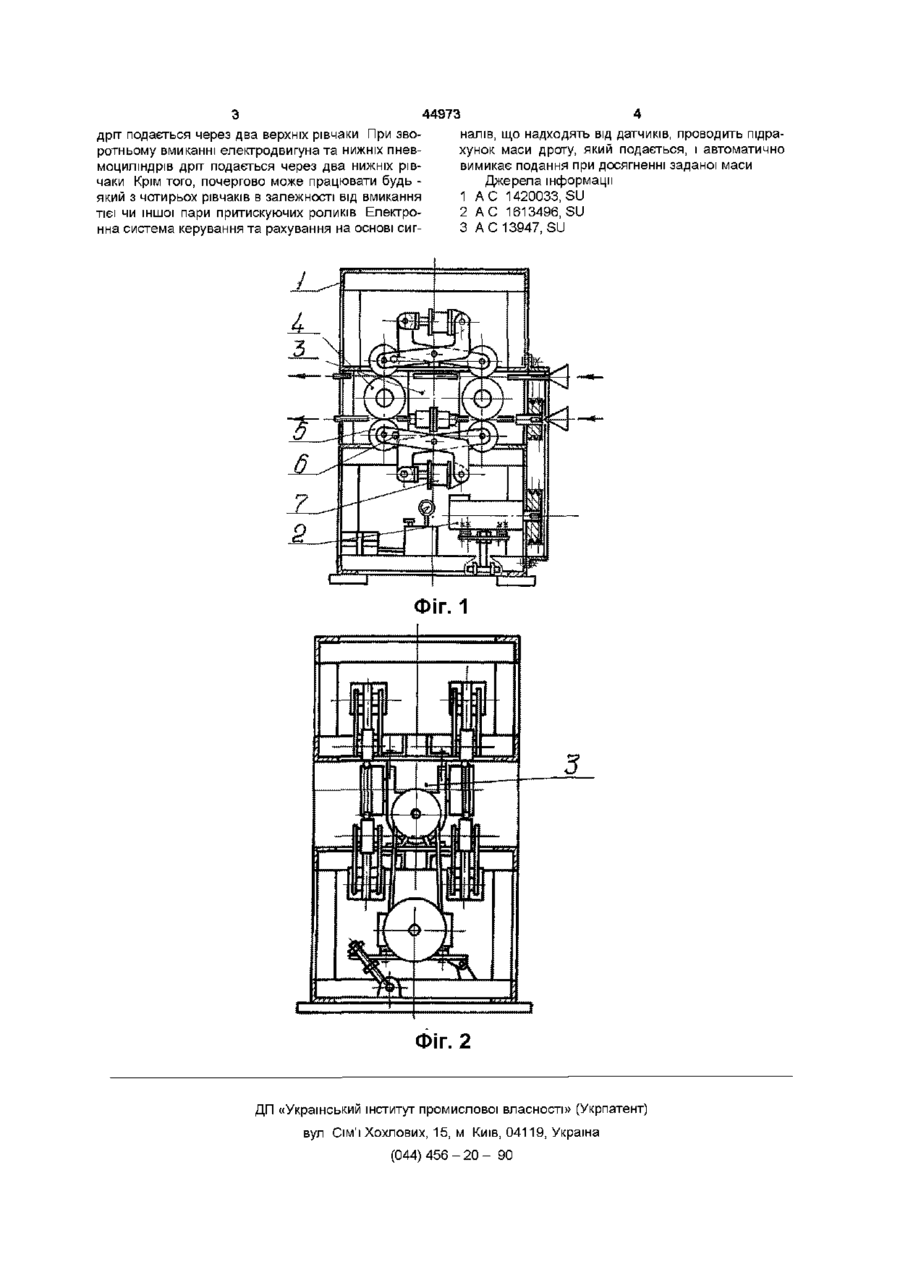

1 Багаторівчаковий пристрій для введення дроту в металевий розплав, який складається з корпусу, електричного та пневматичного приводів, привідних та притискних роликів, електронної сис теми керування та рахування маси дроту, що подається, який відрізняється тим, що ведучі та притискні ролики створюють чотири рівчаки з можливістю дозованого подавання дроту із будь-якого одного рівчака або з двох рівчаків одночасно 2 Багаторівчаковий пристрій для введення дроту в металевий розплав по п 1, який відрізняється тим, що на поверхні привідних роликів може бути попарно виконано більш ніж одна доріжка, яка при обладнанні особистою парою притискних роликів може створити додатковий рівчак, при цьому таких рівчаків може бути необмежена КІЛЬКІСТЬ Винахід відноситься до чорної металурги, конкретно до обладнання позапічної обробки металевих розплавів Відомий пристрій для введення алюмінієвого дроту в сталерозливний ківш (АС №1420033), який вміщує тягнучу кліть, роликову напрямну, вимірювач довжини дроту та розмотувач із кришкою та установленими на ньому бунтами дроту Відомий також пристрій для введення алюмінієвого дроту в сталерозливний ківш (А С №1613496), який вміщує бунтоприймач з розмотувачем, напрямну з закріпленими на ній вимірювальними та правлячими роликами, металоконструкцію, подавальні ролики та мундштук Найбільш близьким до передбачуваного винаходу є тягнучий пристрій (АС №13947 ИА), що вміщує корпус, привід, приводні та притискуючі ролики з рифленою робочою поверхнею та механізм переміщення приводних роликів Недоліком цих пристроїв є неможливість подання більше одного виду дроту Для подання кількох різних видів дроту необхідне або переналагоджування із зміною бунтів, або установлення кількох однотипних пристроїв Поставлене завдання вирішується тим, що в пристрої, який складається з корпусу, електричного та пневматичного приводів, приводні та притискуючі ролики створюють чотири рівчаки, що дозволяє за допомогою електронної системи керування та рахування дозовано подавати в металевий розплав будь - який з чотирьох видів дроту, або два дроти одночасно Якщо на поверхні приводних роликів попарно виконати більш ніж одну доріжку, та кожну обладнати особистою парою притискуючих роликів, це дає можливість створення додаткового рівчака, при цьому таких рівчаків може бути необмежена КІЛЬКІСТЬ На фіг 1 показаний загальний вигляд пристрою, на фіг 2 - вигляд зліва Пристрій складається з корпусу 1, в якому розташований на рамі, що гойдається, реверсивний електродвигун 2, з'єднаний клиноременевою передачею з установленими СПІВВІСНО та послідовно двома редукторами 3, на чотирьох виходних валах яких змонтовані ведучі ролики 4 Вище і нижче редукторів розташовані по два пневмоциліндри 7, кожний з яких через важільну систему зв'язаний з двома притискуючими роликами 5 У важілі вмонтовані датчики рахування маси дроту 6 Пристрій працює наступним чином У всі чотири рівчаки при віджатих притискуючих роликах заправляється дріт від чотирьох різних бунтів При прямому вмиканні електродвигуна та верхніх пневмоциліндрів В основу передбачуваного винаходу поставлене завдання створити пристрій, що дозволяє подавати в металевий розплав до чотирьох та більше видів дроту, за рахунок чого скоротити час позапічної обробки сталі та заощадити дефіцитні виробничі площі СО 44973 дріт подається через два верхніх рівчаки При зворотньому вмиканні електродвигуна та нижніх пневмоциліндрів дріт подається через два нижніх рівчаки Крім того, почергово може працювати будь який з чотирьох рівчаків в залежності від вмикання тієї чи іншої пари притискуючих роликів Електронна система керування та рахування на основі сиг налів, що надходять від датчиків, проводить підрахунок маси дроту, який подається, і автоматично вимикає подання при досягненні заданої маси Джерела інформації 1 А С 1420033, SU 2 А С 1613496, SU 3 А С 13947, SU ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
