Апарат для сушіння порошкових матеріалів

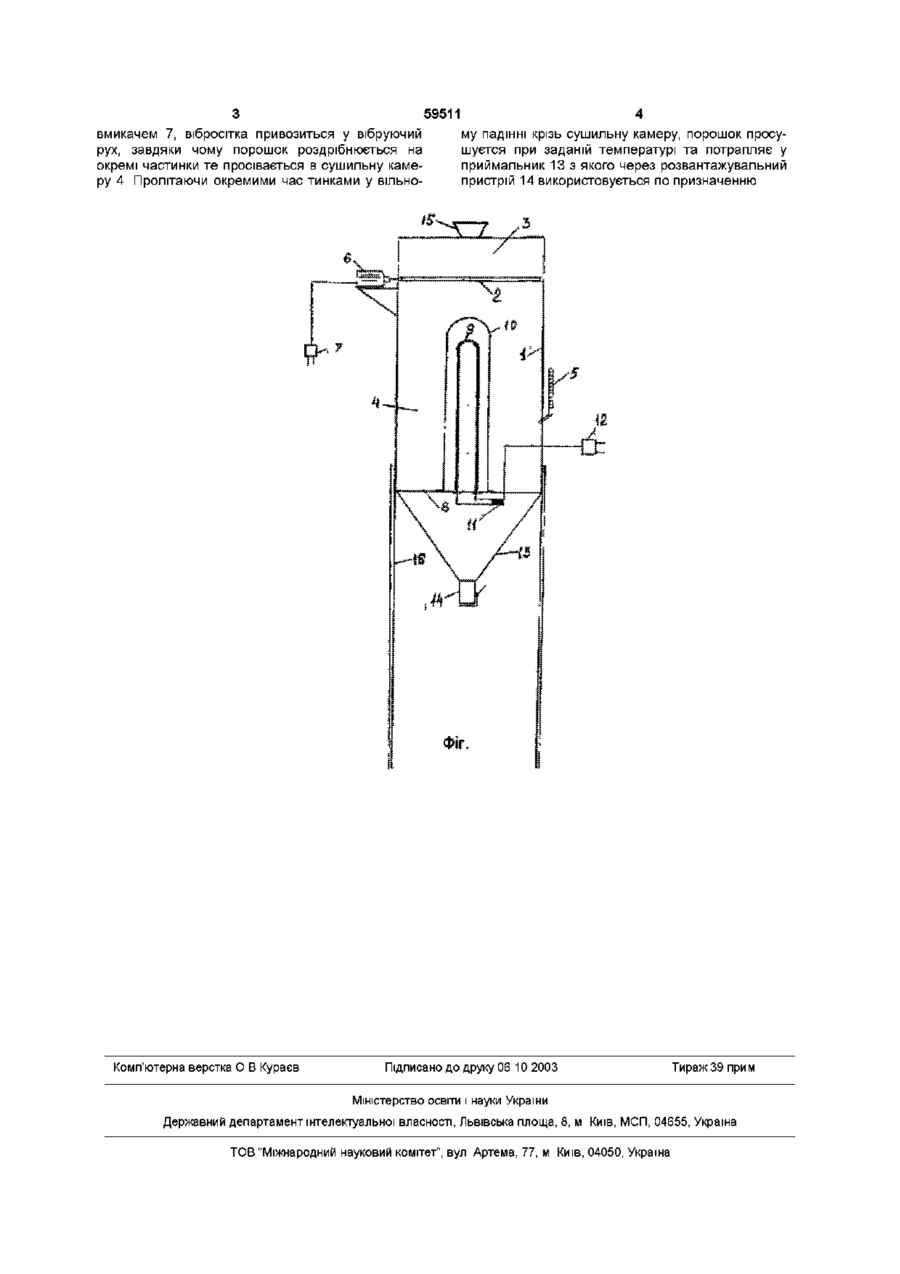

1 На відміну від шнекового та інших мехинічних способів перемішування порошку, вібріруюча сітка забезпечує якісне роздріблення порошку на окремі частинки, цілково ліквідуючи його грудкування 2 ВІДМІННОЮ особливістю являється спосіб просушки порошку, який заснований на тому, що сушка окремих частинок порошку здійснюється в їх вільному падінні пролітаючи через сушильну камеру, чим забезпечується висока якість просушки Винахід належить до обладнання для сушіння порошкових матеріалів в ХІМІЧНІЙ, формацевтичній, харчовій промисловостях, а також в пожежній справі для підготовки вогнегасного порошку для зарядки порошкових вогнегасників Аналогами до запропонованого винаходу являються сушильні для сипучих матеріалів, недоліком яких, щодо сушіння порошків, являється те, що цими конструкціями не передбачено роздріблення порошкового матеріалу на окремі частинки, що заважає їх рівномірній просушці Найближчим аналогом до запропонованої конструкції апарату прийнята "Сушильня для сипучих та пастообразних матеріалів" /Авт свідоцтво СРСР №392309, МПК F 26 В 17/14 опубліковане 27 07 1973, Бюлетень №32 Дата опублікування опису 18 12 73/, яка має сушильну камеру, пристрій для завантаження вологого матеріалу та пристрій для розвантаження висушеного матеріалу В основу винаходу поставлено задачу розробити конструкцію апарата для сушіння порошкових матеріалів, яка б забезпечила просушку порошку при заданому температурному режимі окремими його частинками шляхом попереднього роздріблення Поставлена задача вирішується тим, що в апараті застосована просівна вібросітка кінематичне зв'язана з електроприводом та закріплена в корпусі у підвішеному стані, яка поділяє його порожнину на завантажувальний бункер та сушильну камеру, в якій змонтований нагрівач повітря, являючий собою термоелемент розміщений в кожусі, який прикріплений через хрестовину до нижньої частини корпусу Суть винаходу пояснюється кресленням, на якому зображена принципова схема апарату Апарат складається з корпусу 1, в якому закріплена у підвішеному стані просівна вібросітка 2, яка поділяє порожнину корпусу на завантажувальний бункер 3 та сушильну камеру 4 Завантажувальний бункер, днищем якого є вібросітка, призначений для прийомки підлеглого роздрібненню та просушці порошку Сушильна камера обладнана термометром 5 Вібросітка кінематичне зв'язана з електроприводом 6, закріпленим зовні на корпусі та обладнаним електровмикачем 7 В нижній частині сушильної камери, на хрестовині 8, змонтований нагрівач повітря, який являє собою термоелемент 9, розміщений у кожусі 10 Термоелемент електричне з'єднаний з терморегулювачем 11 та обладнаний електровмикачем 12 До нижньої частини корпусу приєднаний приймальник 13, обладнаний пристроєм 14 для розвантаження висушеного порошку Для завантаження бункера 3 апарат обладнаний пристроєм 15 для завантаження підлеглого просушці порошку Вся конструкція змонтована на станині 16 Апарат працює таким чином В електромережу вмикачем 12 через терморегулювач 11 вмикається термоелемент 9, який через кожух 10 нагріве повітря в сушильній камері 4 до оптимальної температури, яка регулюється терморегулювачем 11 та контролюється по показникам термометра 5, після чого в завантажувальний бункер 3 через завантажувальний пристрій 15 засипається підлеглий роздрібленню та просушці порошковий матеріал, який потрапляє на вібросітку 2 являючу днище завантажувального бункеру Змиканням в електромережу електроприводу 6 ю ю З 59511 вмикачем 7, вібросітка привозиться у вібруючий му падінні крізь сушильну камеру, порошок просурух, завдяки чому порошок роздрібнюється на шуєтся при заданій температурі та потрапляє у окремі частинки те просівається в сушильну камеприймальник 13 з якого через розвантажувальний ру 4 Пролітаючи окремими час тинками у вільнопристрій 14 використовується по призначенню Комп'ютерна верстка О В Кураєв Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
