Ящик для розсади

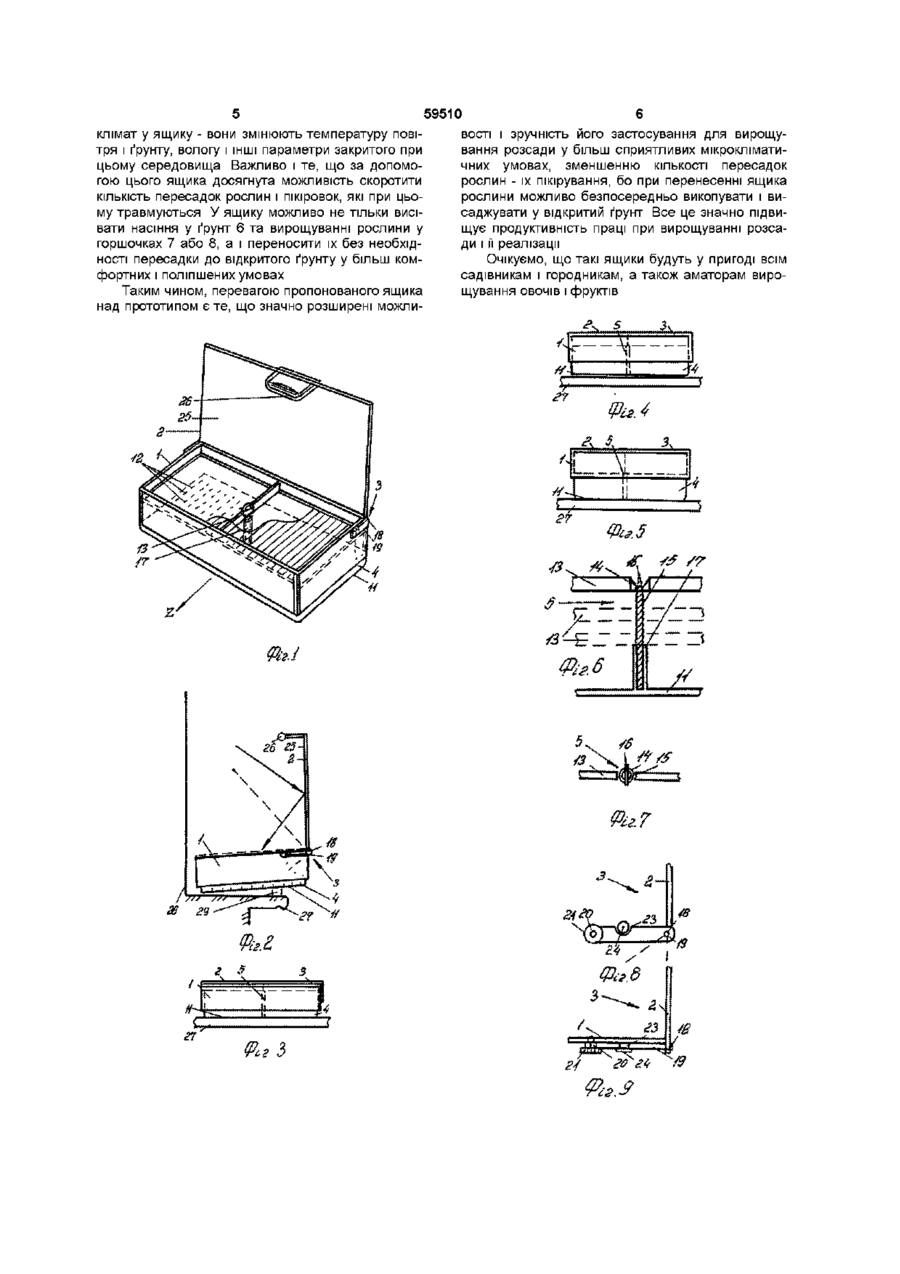

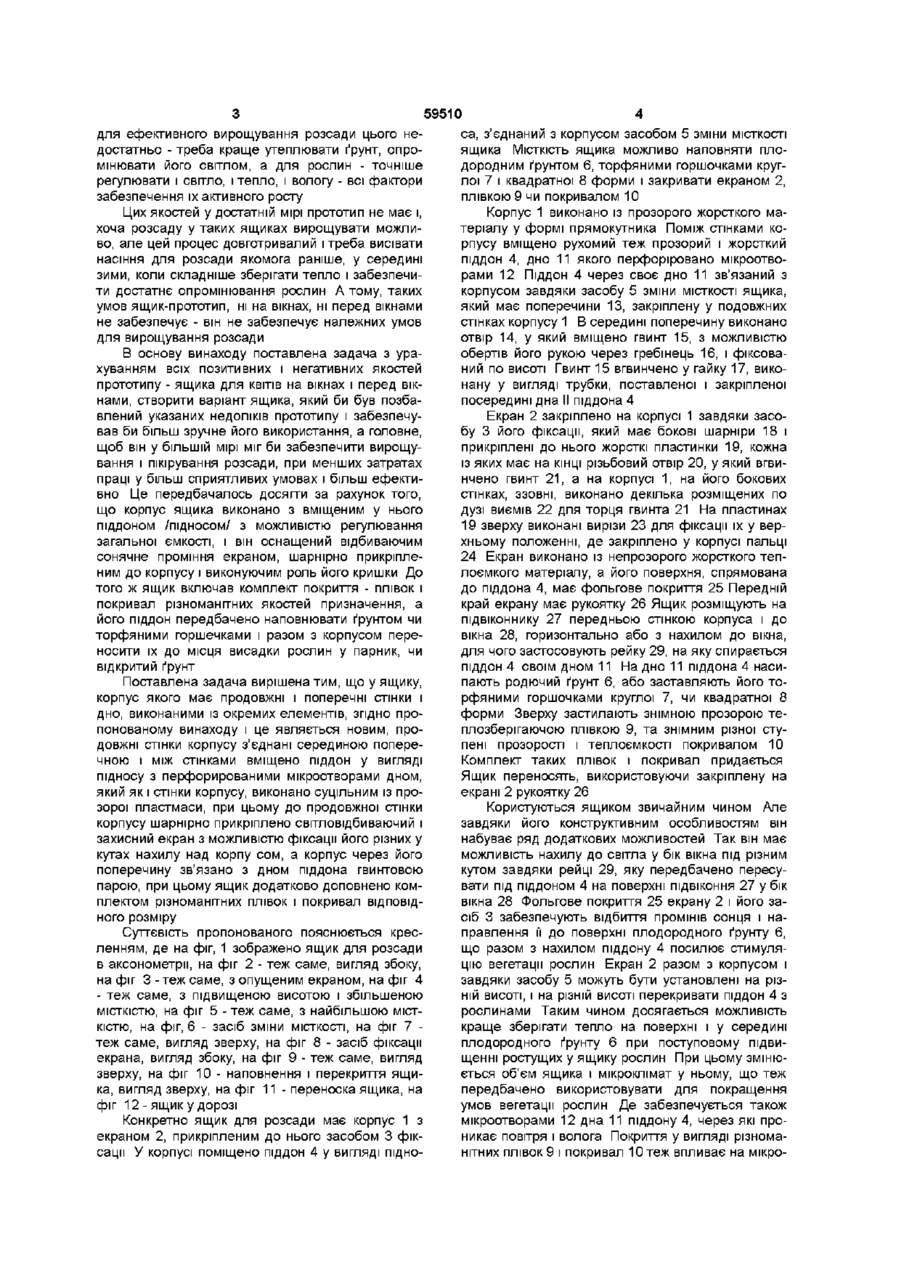

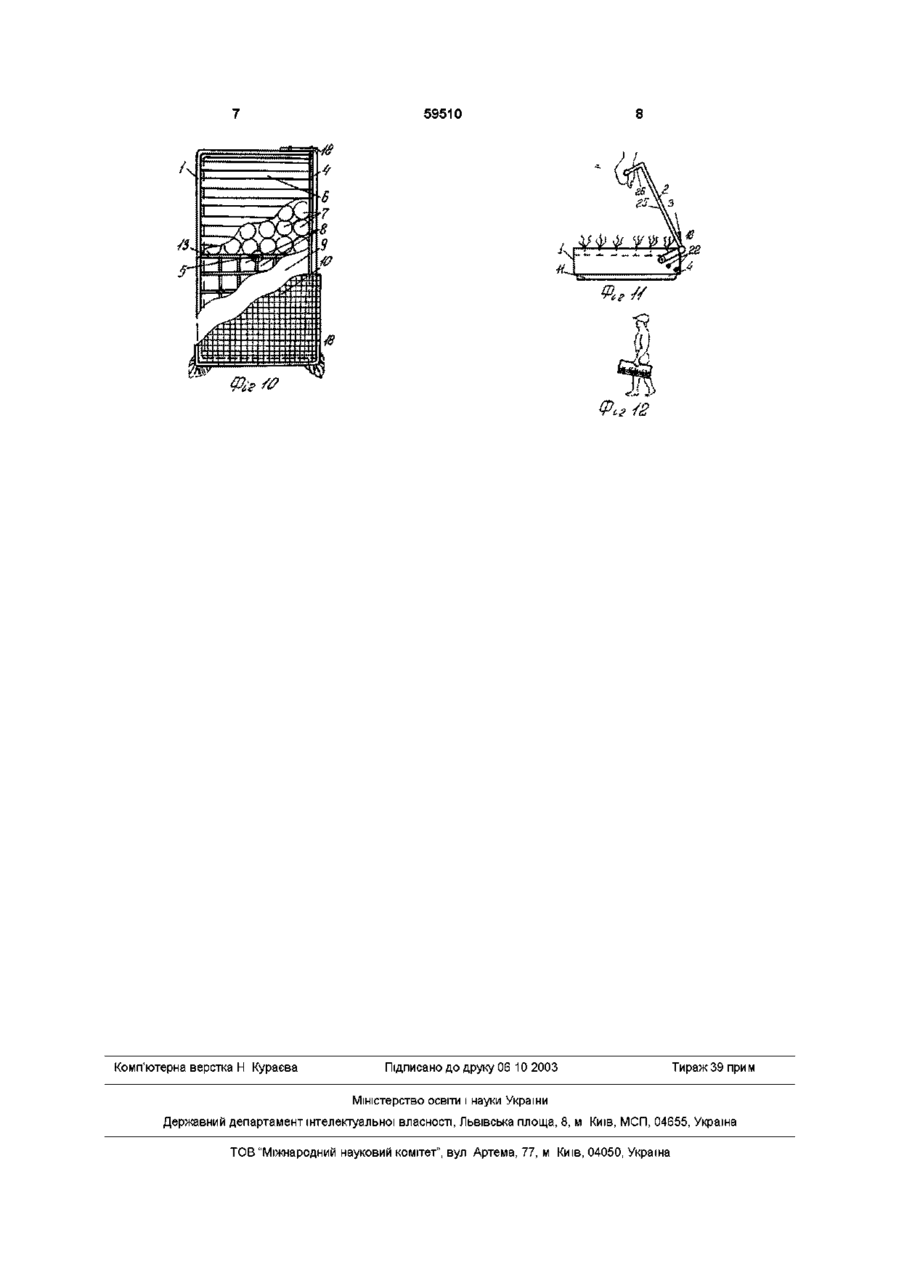

Ящик для розсади, що має корпус продовжними і поперечними стінками і дном, виконаними із окремих елементів з можливістю наповнення його грунтом і вирощування розсади, який відрізня ється тим, що продовжні стінки корпусу з'єднані серединною поперечиною, і між стінками вміщено піддон у вигляді підноса з перфорированим мікроотворами дном, який, як і стінки корпусу, виконані суцільними із прозорої пластмаси, при цьому до продовжної стінки корпусу шарнірно прикріплено світловідбиваючий і захисний екран з можливістю фіксації його при рівних кутах нахилу, а корпус через його серединну поперечку зв'язано з дном підноса гвинтовою парою, ящик же доповнено комплектом різноманітних плівок і покривал ВІДПО Передбачуваний винахід стосується сільського господарства, зокрема до пристосувань для висівання, посадки сім'я у ґрунт і вирощування розсади Відомий парник з сонячним обігрівом для вирощування розсади, який має котлован з ІЗОЛЯЦІЙНИМ дном і прозорою покрівлею у вигляді застеклених вікон, а також наземний парник на сонячному обігріву з дерев'яною обв'язкою та різноманітні укриття /Алиев Э А , Гиль Л С , Овощеводство защищенного грунта, Киев, "Урожай", 1990, С 7, 8, 9/ Недолік цих пристосувань утому, що вирощування розсади у них можливо тільки навесні і це буде значно пізніше, ніж підготовка її у жилих приміщеннях, що практикується у городників у домашніх умовах Відомий наземний парник сонячного типу, який має короб із дерев'яних дощок з перекладиною посередині і перекритий віконними рамами, /Бондаренко Г Д , На допомогу городникам, Київ, "Урожай", 1994, с 93/ Недолік цього парника ще більше негативний в порівнянні з заглибленими парниками бо він менше теплоємкий і його можливо використовувати для вирощування розсади ще пізніше по строку ВІДОМІ різноманітні ящики і підноси, що використовуються для вирощування у ґрунті розсади і и пікіровки Ці речі мають вигляд коробів, зроблених із дерев'яних дощок або відкритих із пластмаси у формі прямокутників з відкритою поверхнею, висота стінок яких не перевищує 1/10 їх довжини і 1/5 ширини /Бекетт К/, Растения под стеклом, М , "Мир" 1994, С 102, III, 152/ Недолік цього парника ще більше негативний в порівнянні з заглибленими парниками бо він менше теплоємкий і його можливо використовувати для вирощування розсади ще пізніше по строку ВІДНОГО розміру ВІДОМІ ЯЩИКИ ДЛЯ пророщування картоплі, які теж зроблені із дерев'яних дощок і рейок у формі паралелепіпедів з ІІ-подібними стійками-опорами по боках /Бондаренко Г Д , На допомогу городникам, Київ, "Урожай", 1994, С 126/ Недолік цих ящиків з точки зору необхідності вирощування розсади полягав у тому, що хоча вони і мають всі якості ящиків, але для цієї мети для розсади вони не придатні Найбільш близьким по конструкції і засобу використання ящиків на вікнах є "Цветочный ящик перед окном", корпус якого виконало із дерев'яних дощок у формі паралелепіпеда і мав продовжні і поперекові стінки і дно, заповненого активним ґрунтом, і прикріпленого до вікна металевими кронштейнами або посадженого на підвіконнику на скошеному брусці /Алиев Э А , Гиль Л С , Овощеводство, Киев, "Урожай", 1990, С 228/ Недолік прототипу утоку, що цей ящик не має засобів для доповнення його освітлення і утеплення, що дуже потребує розсада при и вегетації Прототип застосовується зовні вікна, або на підвіконнику і вміщує уже розвинуті рослини-квітів, для яких він забезпечує необхідні природні умови Але ю ю 59510 для ефективного вирощування розсади цього недостатньо - треба краще утеплювати ґрунт, опромінювати його світлом, а для рослин - точніше регулювати і світло, і тепло, і вологу - всі фактори забезпечення їх активного росту Цих якостей у достатній мірі прототип не має і, хоча розсаду у таких ящиках вирощувати можливо, але цей процес довготривалий і треба висівати насіння для розсади якомога раніше, у середині зими, коли складніше зберігати тепло і забезпечити достатнє опромінювання рослин А тому, таких умов ящик-прототип, ні на вікнах, ні перед вікнами не забезпечує - він не забезпечує належних умов для вирощування розсади В основу винаходу поставлена задача з урахуванням всіх позитивних і негативних якостей прототипу - ящика для КВІТІВ на вікнах і перед вікнами, створити варіант ящика, який би був позбавлений указаних недоліків прототипу і забезпечував би більш зручне його використання, а головне, щоб він у більшій мірі міг би забезпечити вирощування і пікірування розсади, при менших затратах праці у більш сприятливих умовах і більш ефективно Це передбачалось досягти за рахунок того, що корпус ящика виконано з вміщеним у нього піддоном /підносом/ З МОЖЛИВІСТЮ регулювання загальної ємкості, і він оснащений відбиваючим сонячне проміння екраном, шарнірно прикріпленим до корпусу і виконуючим роль його кришки До того ж ящик включав комплект покриття - плівок і покривал різноманітних якостей призначення, а його піддон передбачено наповнювати ґрунтом чи торфяними горшечками і разом з корпусом переносити їх до місця висадки рослин у парник, чи відкритий ґрунт Поставлена задача вирішена тим, що у ящику, корпус якого має продовжні і поперечні стінки і дно, виконаними із окремих елементів, згідно пропонованому винаходу і це являється новим, продовжні стінки корпусу з'єднані серединою поперечною і між стінками вміщено піддон у вигляді підносу з перфорированими мікроотворами дном, який як і стінки корпусу, виконано суцільним із прозорої пластмаси, при цьому до продовжної стінки корпусу шарнірно прикріплено світловідбиваючии і захисний екран з можливістю фіксації його різних у кутах нахилу над корпу сом, а корпус через його поперечину зв'язано з дном піддона гвинтовою парою, при цьому ящик додатково доповнено комплектом різноманітних плівок і покривал ВІДПОВІДНОГО розміру Суттєвість пропонованого пояснюється кресленням, де на фіг, 1 зображено ящик для розсади в аксонометрії, на фіг 2 - теж саме, вигляд збоку, на фіг 3 - теж саме, з опущеним екраном, на фіг 4 - теж саме, з підвищеною висотою і збільшеною МІСТКІСТЮ, на фіг 5 - теж саме, з найбільшою МІСТКІСТЮ, на фіг, 6 - засіб зміни МІСТКОСТІ, на фіг 7 теж саме, вигляд зверху, на фіг 8 - засіб фіксації екрана, вигляд збоку, на фіг 9 - теж саме, вигляд зверху, на фіг 10 - наповнення і перекриття ящика, вигляд зверху, на фіг 11 - переноска ящика, на фіг 12 - ящик у дорозі Конкретно ящик для розсади має корпус 1 з екраном 2, прикріпленим до нього засобом 3 фіксації У корпусі поміщено піддон 4 у вигляді підно са, з'єднаний з корпусом засобом 5 зміни МІСТКОСТІ ящика МІСТКІСТЬ ящика можливо наповняти плодородним ґрунтом 6, торфяними горшочками круглої 7 і квадратної 8 форми і закривати екраном 2, плівкою 9 чи покривалом 10 Корпус 1 виконано із прозорого жорсткого матеріалу у формі прямокутника Поміж стінками корпусу вміщено рухомий теж прозорий і жорсткий піддон 4, дно 11 якого перфоріровано мікроотворами 12 Піддон 4 через своє дно 11 зв'язаний з корпусом завдяки засобу 5 зміни МІСТКОСТІ ящика, який має поперечини 13, закріплену у подовжних стінках корпусу 1 В середині поперечину виконано отвір 14, у який вміщено гвинт 15, з можливістю обертів його рукою через гребінець 16, і фіксований по висоті Гвинт 15 вгвинчено у гайку 17, виконану у вигляді трубки, поставленої і закріпленої посередині дна II піддона 4 Екран 2 закріплено на корпусі 1 завдяки засобу 3 його фіксації, який має бокові шарніри 18 і прикріплені до нього жорсткі пластинки 19, кожна із яких має на КІНЦІ різьбовий отвір 20, у який вгвинчено гвинт 21, а на корпусі 1, на його бокових стінках, ззовні, виконано декілька розміщених по дузі виємів 22 для торця гвинта 21 На пластинах 19 зверху виконані вирізи 23 для фіксації їх у верхньому положенні, де закріплено у корпусі пальці 24 Екран виконано із непрозорого жорсткого теплоємкого матеріалу, а його поверхня, спрямована до піддона 4, має фольгове покриття 25 Передній край екрану має рукоятку 26 Ящик розміщують на підвіконнику 27 передньою стінкою корпуса і до вікна 28, горизонтально або з нахилом до вікна, для чого застосовують рейку 29, на яку спирається піддон 4 своїм дном 11 На дно 11 піддона 4 насипають родючий ґрунт 6, або заставляють його торфяними горшочками круглої 7, чи квадратної 8 форми Зверху застилають знімною прозорою теплозберігаючою плівкою 9, та знімним різної ступені прозорості і теплоємкості покривалом 10 Комплект таких плівок і покривал придається Ящик переносять, використовуючи закріплену на екрані 2 рукоятку 26 Користуються ящиком звичайним чином Але завдяки його конструктивним особливостям він набуває ряд додаткових можливостей Так він має можливість нахилу до світла у бік вікна під різним кутом завдяки рейці 29, яку передбачено пересувати під піддоном 4 на поверхні ПІДВІКОННЯ 27 у бік вікна 28 Фольгове покриття 25 екрану 2 і його засіб 3 забезпечують відбиття промінів сонця і направлення її до поверхні плодородного ґрунту 6, що разом з нахилом піддону 4 посилює стимуляцію вегетації рослин Екран 2 разом з корпусом і завдяки засобу 5 можуть бути установлені на різній висоті, і на різній висоті перекривати піддон 4 з рослинами Таким чином досягається можливість краще зберігатитепло на поверхні і у середині плодородного ґрунту 6 при поступовому підвищенні ростущих у ящику рослин При цьому змінюється об'єм ящика і мікроклімат у ньому, що теж передбачено використовувати для покращення умов вегетації рослин Де забезпечується також мікроотворами 12 дна 11 піддону 4, через які проникає повітря і волога Покриття у вигляді різноманітних плівок 9 і покривал 10 теж впливає на мікро 59510 клімат у ящику - вони змінюють температуру повівості і зручність його застосування для вирощутря і ґрунту, вологу і ІНШІ параметри закритого при вання розсади у більш сприятливих мікрокліматицьому середовища Важливо і те, що за допомочних умовах, зменшенню КІЛЬКОСТІ пересадок гою цього ящика досягнута можливість скоротити рослин - їх пікірування, бо при перенесенні ящика КІЛЬКІСТЬ пересадок рослин і пікіровок, які при цьорослини можливо безпосередньо викопувати і виму травмуються У ящику можливо не тільки висісаджувати у відкритий ґрунт Все це значно підвивати насіння у ґрунт 6 та вирощуванні рослини у щує продуктивність праці при вирощуванні розсагоршочках 7 або 8, а і переносити їх без необхідди і її реалізації ності пересадки до відкритого ґрунту у більш комОчікуємо, що такі ящики будуть у пригоді всім фортних і поліпшених умовах садівникам і городникам, а також аматорам вирощування овочів і фруктів Таким чином, перевагою пропонованого ящика над прототипом є те, що значно розширені можли Ри.4 Ж— s9 3 1" h I, • — " 1 59510 r \ Комп'ютерна верстка Н Кураєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
