Свердловинний заряд при масових вибухах в кар’єрах

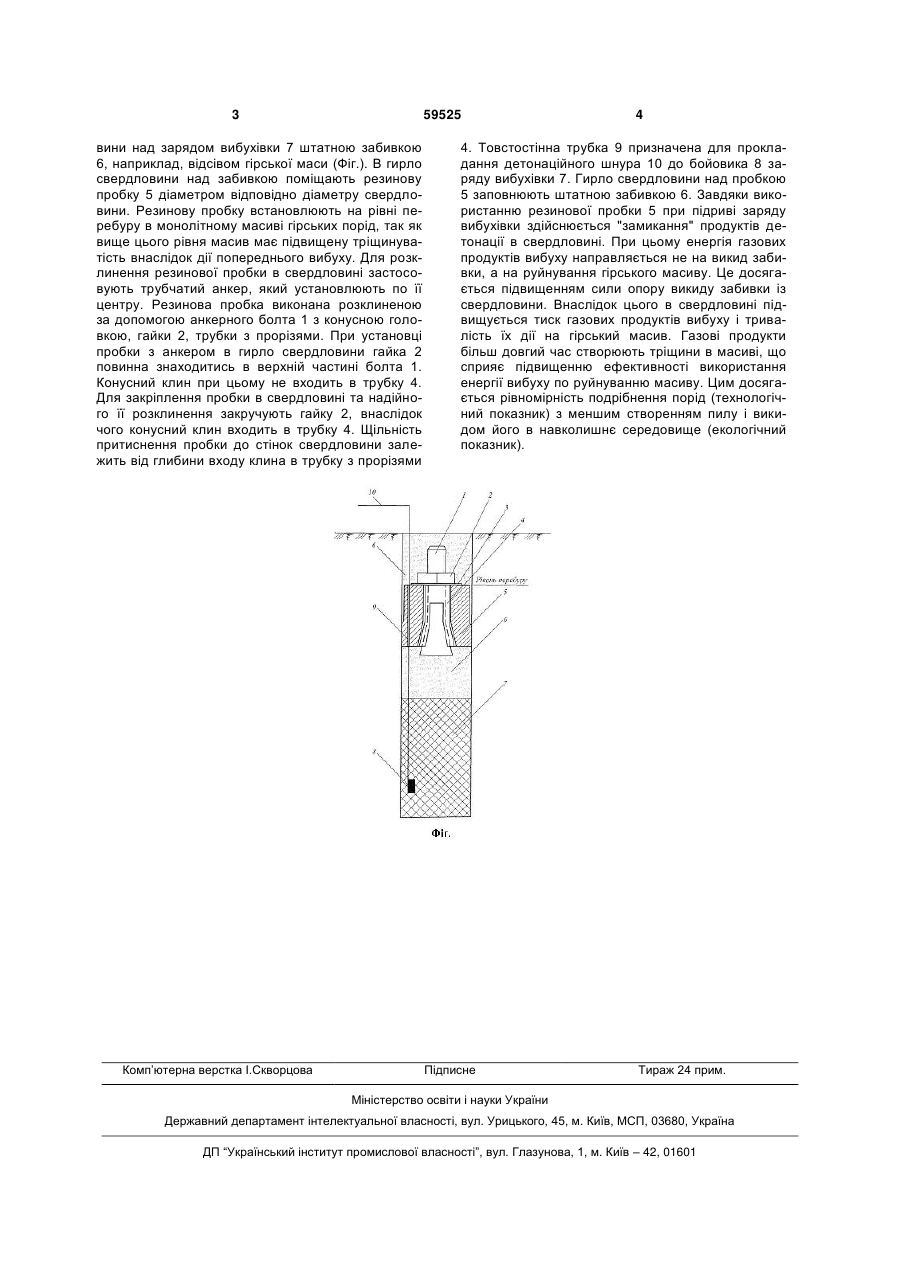

Свердловинний заряд при масових вибухах в кар'єрах, що включає внутрішню забивку з гумовою пробкою в гирлі свердловини, який відрізняється тим, що гумова пробка виконана розклиненою за допомогою трубчатого анкера. (19) (21) u201009667 (22) 02.08.2010 (24) 25.05.2011 (46) 25.05.2011, Бюл.№ 10, 2011 р. (72) ЮРЧЕНКО АННЕТА АНАТОЛІЇВНА, КОЛЕСНИК ВАЛЕРІЙ ЄВГЕНОВИЧ, ЛИТВИНЕНКО АНАТОЛІЙ АРСЕНТІЙОВИЧ 3 59525 вини над зарядом вибухівки 7 штатною забивкою 6, наприклад, відсівом гірської маси (Фіг.). В гирло свердловини над забивкою поміщають резинову пробку 5 діаметром відповідно діаметру свердловини. Резинову пробку встановлюють на рівні перебуру в монолітному масиві гірських порід, так як вище цього рівня масив має підвищену тріщинуватість внаслідок дії попереднього вибуху. Для розклинення резинової пробки в свердловині застосовують трубчатий анкер, який установлюють по її центру. Резинова пробка виконана розклиненою за допомогою анкерного болта 1 з конусною головкою, гайки 2, трубки з прорізями. При установці пробки з анкером в гирло свердловини гайка 2 повинна знаходитись в верхній частині болта 1. Конусний клин при цьому не входить в трубку 4. Для закріплення пробки в свердловині та надійного її розклинення закручують гайку 2, внаслідок чого конусний клин входить в трубку 4. Щільність притиснення пробки до стінок свердловини залежить від глибини входу клина в трубку з прорізями Комп’ютерна верстка І.Скворцова 4 4. Товстостінна трубка 9 призначена для прокладання детонаційного шнура 10 до бойовика 8 заряду вибухівки 7. Гирло свердловини над пробкою 5 заповнюють штатною забивкою 6. Завдяки використанню резинової пробки 5 при підриві заряду вибухівки здійснюється "замикання" продуктів детонації в свердловині. При цьому енергія газових продуктів вибуху направляється не на викид забивки, а на руйнування гірського масиву. Це досягається підвищенням сили опору викиду забивки із свердловини. Внаслідок цього в свердловині підвищується тиск газових продуктів вибуху і тривалість їх дії на гірський масив. Газові продукти більш довгий час створюють тріщини в масиві, що сприяє підвищенню ефективності використання енергії вибуху по руйнуванню масиву. Цим досягається рівномірність подрібнення порід (технологічний показник) з меншим створенням пилу і викидом його в навколишнє середовище (екологічний показник). Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
