Комбінований бойлер

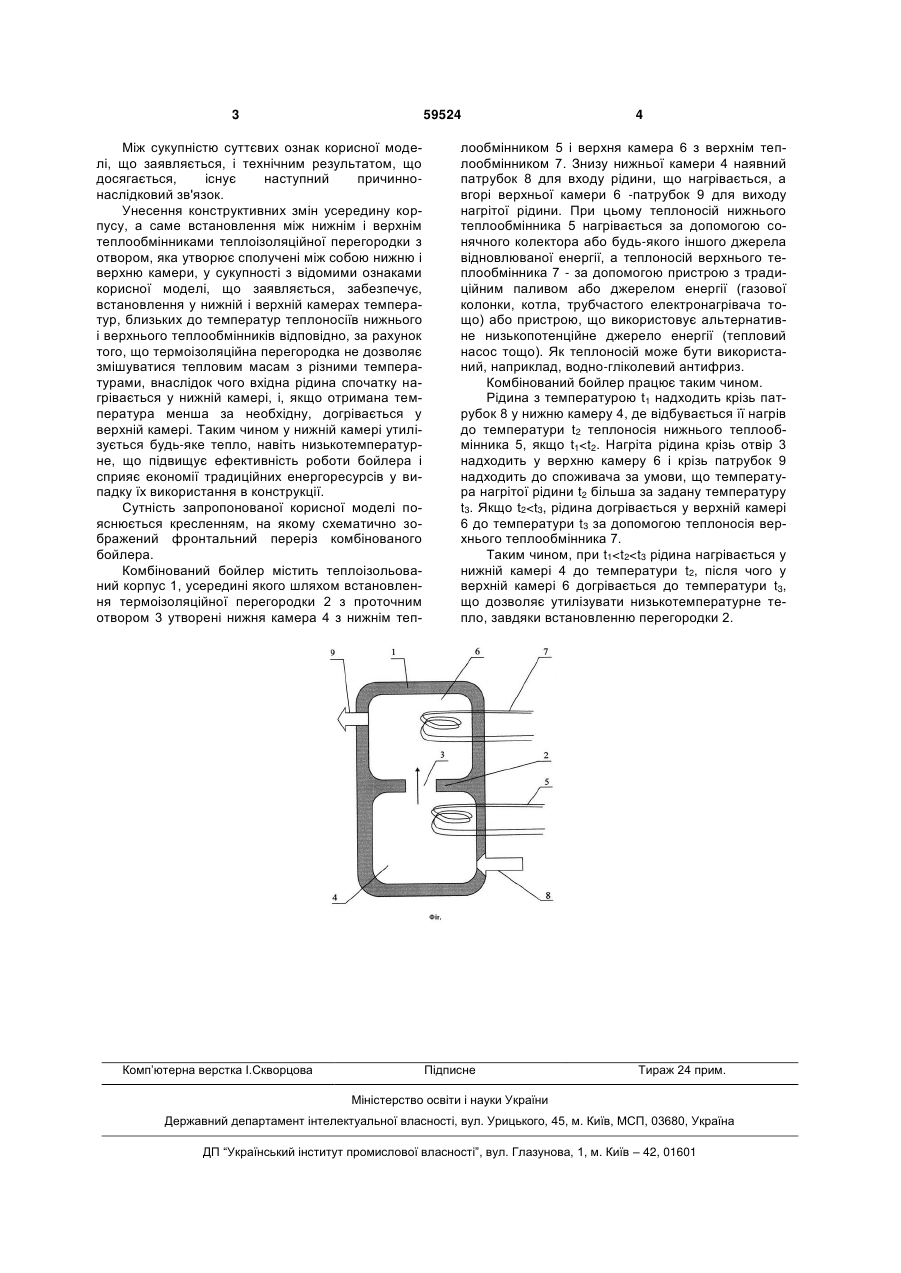

Комбінований бойлер, що містить теплоізольований корпус з нижнім і верхнім теплообмінниками, з нижнім входом рідини, що нагрівається, і верхнім виходом нагрітої рідини, який відрізняється тим, що між нижнім і верхнім теплообмінниками встановлена теплоізоляційна перегородка з отвором, яка утворює сполучені між собою нижню і верхню камери. (19) (21) u201009629 (22) 02.08.2010 (24) 25.05.2011 (46) 25.05.2011, Бюл.№ 10, 2011 р. (72) ТИМЧЕНКО ГЕННАДІЙ ПАВЛОВИЧ, АНДРЄЄВ ВЛАДИСЛАВ ПЕТРОВИЧ (73) ТИМЧЕНКО ГЕННАДІЙ ПАВЛОВИЧ, АНДРЄЄВ ВЛАДИСЛАВ ПЕТРОВИЧ 3 59524 Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причиннонаслідковий зв'язок. Унесення конструктивних змін усередину корпусу, а саме встановлення між нижнім і верхнім теплообмінниками теплоізоляційної перегородки з отвором, яка утворює сполучені між собою нижню і верхню камери, у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечує, встановлення у нижній і верхній камерах температур, близьких до температур теплоносіїв нижнього і верхнього теплообмінників відповідно, за рахунок того, що термоізоляційна перегородка не дозволяє змішуватися тепловим масам з різними температурами, внаслідок чого вхідна рідина спочатку нагрівається у нижній камері, і, якщо отримана температура менша за необхідну, догрівається у верхній камері. Таким чином у нижній камері утилізується будь-яке тепло, навіть низькотемпературне, що підвищує ефективність роботи бойлера і сприяє економії традиційних енергоресурсів у випадку їх використання в конструкції. Сутність запропонованої корисної моделі пояснюється кресленням, на якому схематично зображений фронтальний переріз комбінованого бойлера. Комбінований бойлер містить теплоізольований корпус 1, усередині якого шляхом встановлення термоізоляційної перегородки 2 з проточним отвором 3 утворені нижня камера 4 з нижнім теп Комп’ютерна верстка І.Скворцова 4 лообмінником 5 і верхня камера 6 з верхнім теплообмінником 7. Знизу нижньої камери 4 наявний патрубок 8 для входу рідини, що нагрівається, а вгорі верхньої камери 6 -патрубок 9 для виходу нагрітої рідини. При цьому теплоносій нижнього теплообмінника 5 нагрівається за допомогою сонячного колектора або будь-якого іншого джерела відновлюваної енергії, а теплоносій верхнього теплообмінника 7 - за допомогою пристрою з традиційним паливом або джерелом енергії (газової колонки, котла, трубчастого електронагрівача тощо) або пристрою, що використовує альтернативне низькопотенційне джерело енергії (тепловий насос тощо). Як теплоносій може бути використаний, наприклад, водно-гліколевий антифриз. Комбінований бойлер працює таким чином. Рідина з температурою t1 надходить крізь патрубок 8 у нижню камеру 4, де відбувається її нагрів до температури t2 теплоносія нижнього теплообмінника 5, якщо t1
