Газонаповнювальна станція зі ступеневою заправкою ємностей стиснутим природним газом

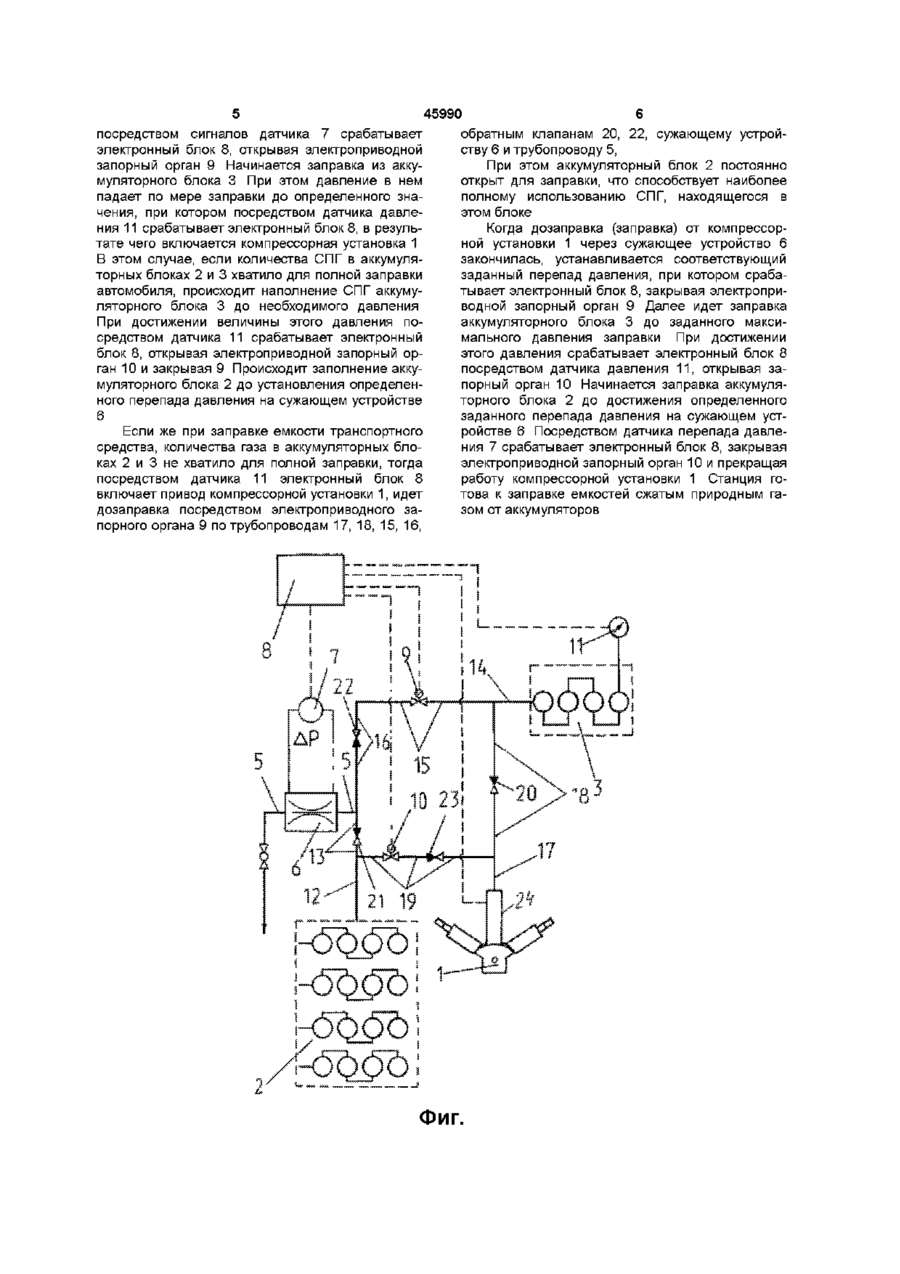

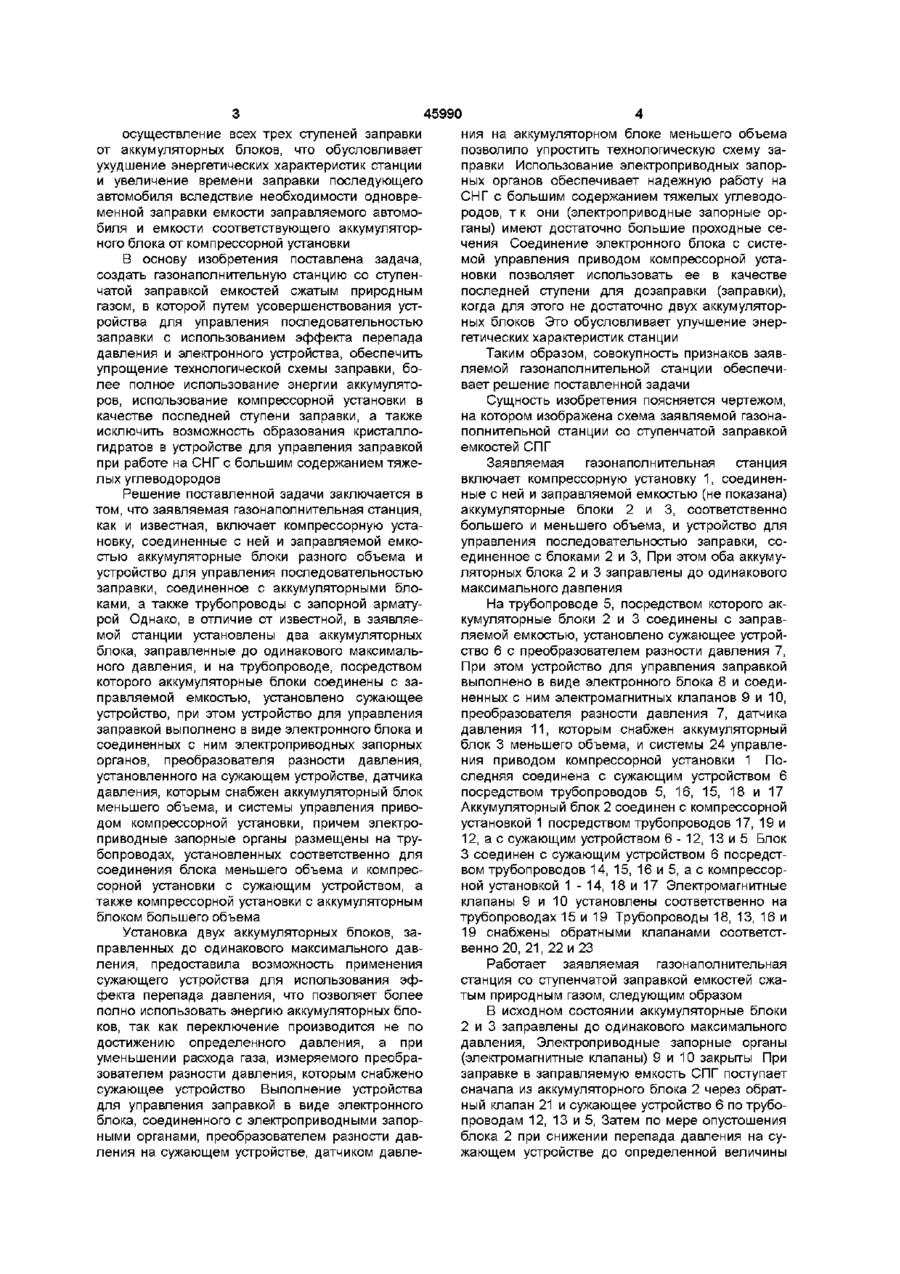

Газонаполнительная станция со ступенчатой заправкой емкостей сжатым природным газом, включающая компрессорную установку, соединенные с ней и заправляемой емкостью аккумуляторные блоки разного объема, устройство для управления последовательностью заправки, соединенное с аккумуляторными блоками, и трубопроводы, снабженные запорной арматурой, отличающаяся тем, что она содержит два аккумуля торных блока, заправленных до одинакового максимального давления, и на трубопроводе, посредством которого аккумуляторные блоки соединены с заправляемой емкостью, установлено сужающее устройство, при этом устройство для управления заправкой выполнено в виде электронного блока и соединенных с ним электроприводных запорных органов, преобразователя разности давления, установленного на сужающем устройстве, датчика давления, которым снабжен аккумуляторный блок меньшего объема, и системы управления приводом компрессорной установки, причем электроприводные запорные органы размещены на трубопроводах, установленных соответственно для соединения аккумуляторного блока меньшего объема и компрессорной установки с сужающим устройством, а также компрессорной установки с аккумуляторным блоком большего объема О Изобретение относится к топливозаправочной области и может быть использовано для заправки транспортных средств сжатым природным газом (СПГ) Известна газонаполнительная станция со ступенчатой заправкой емкостей, которая включает компрессорную установку, соединенные с ней и заправляемой емкостью аккумуляторные блоки разного объема и устройство для управления последовательностью заправки, соединенное с аккумуляторными блоками и заправляемой емкостью, а также трубопроводы, снабженные запорной арматурой, При этом, в описанной станции установлено три аккумуляторных блока (те три блока емкостей для хранения и подачи газа), соответственно, низкого, среднего и высокого давления, Указанные блоки заправляются от компрессорной установки, и каждый из них (блоков) соединен с заправляемой емкостью транспортного средства и устройством для управления последовательностью заправки Последнее выполнено в виде системы пневматических клапанов, соеди ненных с емкостью, имеющей заданное давление, и осуществляет опорожнение аккумуляторных блоков в зависимости от давления в соответствующей ветви подачи СПГ и заправляемой емкости Недостатком описанной газонаполнительной станции со ступенчатой заправкой емкостей является наличие большого количества клапанов в устройстве для управления последовательностью заправки, что обусловливает сложность технологической схемы заправки из-за использования большого количества трубопроводов и сложных в изготовлении и настройке пневматических клапанов, которые также имеют низкую надежность при работе на природном газе с большим содержанием тяжелых углеводородов вследствие образования кристаллогидратов в пневмосистеме самих клапанов, неполное использование энергии аккумуляторов, т к переключение блоков осуществляется по достижению в ветви заправки определенного давления, О ю 45990 ния на аккумуляторном блоке меньшего объема осуществление всех трех ступеней заправки позволило упростить технологическую схему заот аккумуляторных блоков, что обусловливает правки Использование электроприводных запорухудшение энергетических характеристик станции ных органов обеспечивает надежную работу на и увеличение времени заправки последующего СНГ с большим содержанием тяжелых углеводоавтомобиля вследствие необходимости одновреродов, т к они (электроприводные запорные орменной заправки емкости заправляемого автомоганы) имеют достаточно большие проходные себиля и емкости соответствующего аккумуляторчения Соединение электронного блока с систеного блока от компрессорной установки мой управления приводом компрессорной устаВ основу изобретения поставлена задача, новки позволяет использовать ее в качестве создать газонаполнительную станцию со ступенпоследней ступени для дозаправки (заправки), чатой заправкой емкостей сжатым природным когда для этого не достаточно двух аккумуляторгазом, в которой путем усовершенствования устных блоков Это обусловливает улучшение энерройства для управления последовательностью гетических характеристик станции заправки с использованием эффекта перепада давления и электронного устройства, обеспечить Таким образом, совокупность признаков заявупрощение технологической схемы заправки, боляемой газонаполнительной станции обеспечилее полное использование энергии аккумулятовает решение поставленной задачи ров, использование компрессорной установки в Сущность изобретения поясняется чертежом, качестве последней ступени заправки, а также на котором изображена схема заявляемой газонаисключить возможность образования кристаллополнительной станции со ступенчатой заправкой гидратов в устройстве для управления заправкой емкостей СП Г при работе на СНГ с большим содержанием тяжеЗаявляемая газонаполнительная станция лых углеводородов включает компрессорную установку 1, соединенные с ней и заправляемой емкостью (не показана) Решение поставленной задачи заключается в аккумуляторные блоки 2 и 3, соответственно том, что заявляемая газонаполнительная станция, большего и меньшего объема, и устройство для как и известная, включает компрессорную устауправления последовательностью заправки, соновку, соединенные с ней и заправляемой емкоединенное с блоками 2 и 3, При этом оба аккумустью аккумуляторные блоки разного объема и ляторных блока 2 и 3 заправлены до одинакового устройство для управления последовательностью максимального давления заправки, соединенное с аккумуляторными блоками, а также трубопроводы с запорной арматуНа трубопроводе 5, посредством которого акрой Однако, в отличие от известной, в заявляекумуляторные блоки 2 и 3 соединены с заправмой станции установлены два аккумуляторных ляемой емкостью, установлено сужающее устройблока, заправленные до одинакового максимальство 6 с преобразователем разности давления 7, ного давления, и на трубопроводе, посредством При этом устройство для управления заправкой которого аккумуляторные блоки соединены с завыполнено в виде электронного блока 8 и соедиправляемой емкостью, установлено сужающее ненных с ним электромагнитных клапанов 9 и 10, устройство, при этом устройство для управления преобразователя разности давления 7, датчика заправкой выполнено в виде электронного блока и давления 11, которым снабжен аккумуляторный соединенных с ним электроприводных запорных блок 3 меньшего объема, и системы 24 управлеорганов, преобразователя разности давления, ния приводом компрессорной установки 1 Поустановленного на сужающем устройстве, датчика следняя соединена с сужающим устройством 6 давления, которым снабжен аккумуляторный блок посредством трубопроводов 5, 16, 15, 18 и 17 меньшего объема, и системы управления привоАккумуляторный блок 2 соединен с компрессорной дом компрессорной установки, причем электроустановкой 1 посредством трубопроводов 17, 19 и приводные запорные органы размещены на тру12, а с сужающим устройством 6 - 1 2 , 13 и 5 Блок бопроводах, установленных соответственно для 3 соединен с сужающим устройством 6 посредстсоединения блока меньшего объема и компресвом трубопроводов 14, 15, 16 и 5, а с компрессорсорной установки с сужающим устройством, а ной установкой 1-14, 18 и 17 Электромагнитные также компрессорной установки с аккумуляторным клапаны 9 и 10 установлены соответственно на блоком большего объема трубопроводах 15 и 19 Трубопроводы 18, 13, 16 и 19 снабжены обратными клапанами соответстУстановка двух аккумуляторных блоков, завенно 20, 21, 22 и 23 правленных до одинакового максимального давления, предоставила возможность применения Работает заявляемая газонаполнительная сужающего устройства для использования эфстанция со ступенчатой заправкой емкостей сжафекта перепада давления, что позволяет более тым природным газом, следующим образом полно использовать энергию аккумуляторных блоВ исходном состоянии аккумуляторные блоки ков, так как переключение производится не по 2 и 3 заправлены до одинакового максимального достижению определенного давления, а при давления, Электроприводные запорные органы уменьшении расхода газа, измеряемого преобра(электромагнитные клапаны) 9 и 10 закрыты При зователем разности давления, которым снабжено заправке в заправляемую емкость СПГ поступает сужающее устройство Выполнение устройства сначала из аккумуляторного блока 2 через обратдля управления заправкой в виде электронного ный клапан 21 и сужающее устройство 6 по трубоблока, соединенного с электроприводными запорпроводам 12, 13 и 5, Затем по мере опустошения ными органами, преобразователем разности давблока 2 при снижении перепада давления на суления на сужающем устройстве, датчиком давлежающем устройстве до определенной величины 45990 посредством сигналов датчика 7 срабатывает обратным клапанам 20, 22, сужающему устройэлектронный блок 8, открывая электроприводной ству 6 и трубопроводу 5, запорный орган 9 Начинается заправка из аккуПри этом аккумуляторный блок 2 постоянно муляторного блока 3 При этом давление в нем открыт для заправки, что способствует наиболее падает по мере заправки до определенного знаполному использованию СПГ, находящегося в чения, при котором посредством датчика давлеэтом блоке ния 11 срабатывает электронный блок 8, в резульКогда дозаправка (заправка) от компрессортате чего включается компрессорная установка 1 ной установки 1 через сужающее устройство 6 В этом случае, если количества СПГ в аккумулязакончилась, устанавливается соответствующий торных блоках 2 и 3 хватило для полной заправки заданный перепад давления, при котором срабаавтомобиля, происходит наполнение СПГ аккумутывает электронный блок 8, закрывая электроприляторного блока 3 до необходимого давления водной запорный орган 9 Далее идет заправка При достижении величины этого давления поаккумуляторного блока 3 до заданного максисредством датчика 11 срабатывает электронный мального давления заправки При достижении блок 8, открывая электроприводной запорный орэтого давления срабатывает электронный блок 8 ган 10 и закрывая 9 Происходит заполнение аккупосредством датчика давления 11, открывая замуляторного блока 2 до установления определенпорный орган 10 Начинается заправка аккумуляного перепада давления на сужающем устройстве торного блока 2 до достижения определенного 6 заданного перепада давления на сужающем устройстве 6 Посредством датчика перепада давлеЕсли же при заправке емкости транспортного ния 7 срабатывает электронный блок 8, закрывая средства, количества газа в аккумуляторных блоэлектроприводной запорный орган 10 и прекращая ках 2 и 3 не хватило для полной заправки, тогда работу компрессорной установки 1 Станция гопосредством датчика 11 электронный блок 8 това к заправке емкостей сжатым природным гавключает привод компрессорной установки 1, идет зом от аккумуляторов дозаправка посредством электроприводного запорного органа 9 по трубопроводам 17, 18, 15, 16, Фиг. 45990 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
