Пристрій для ношення балона

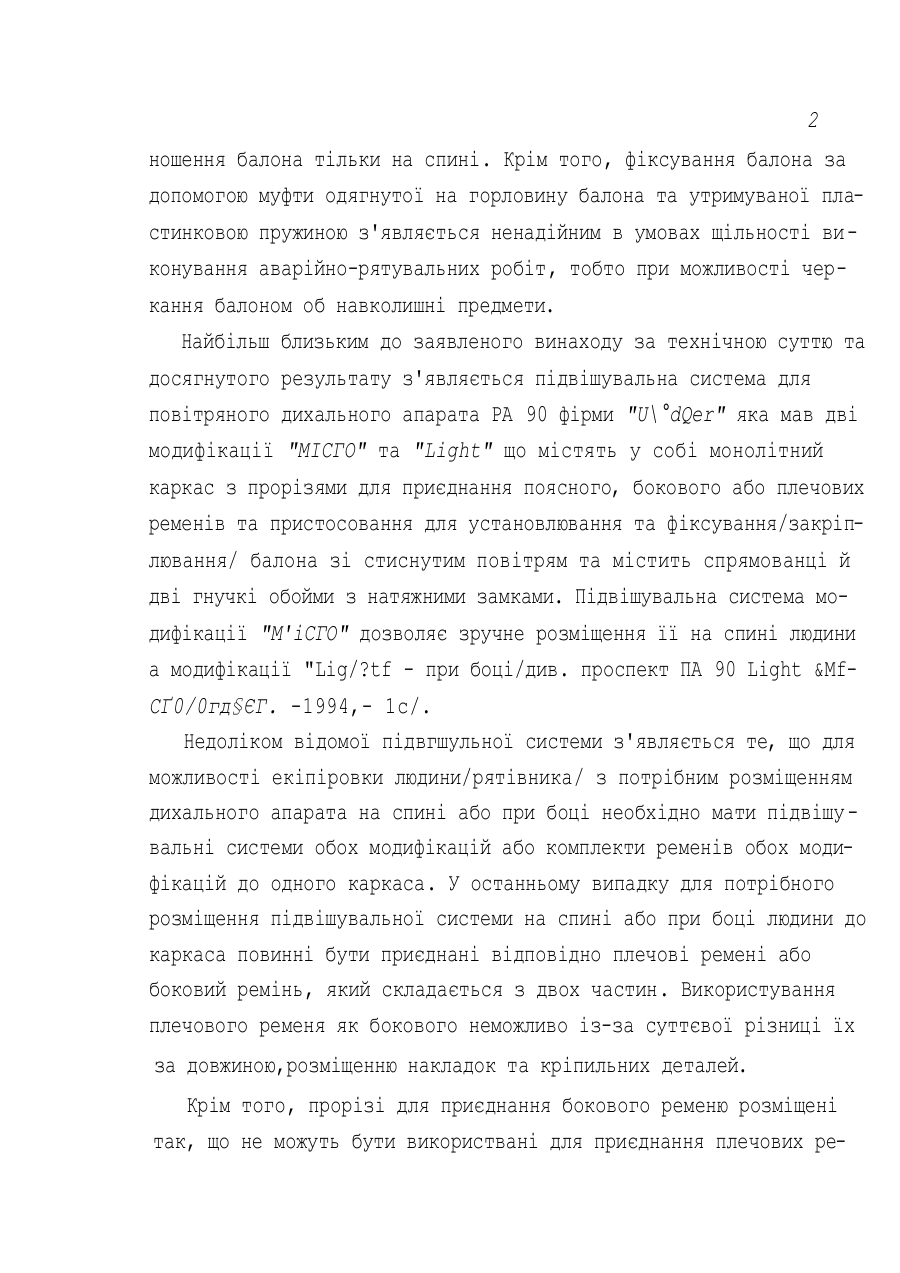

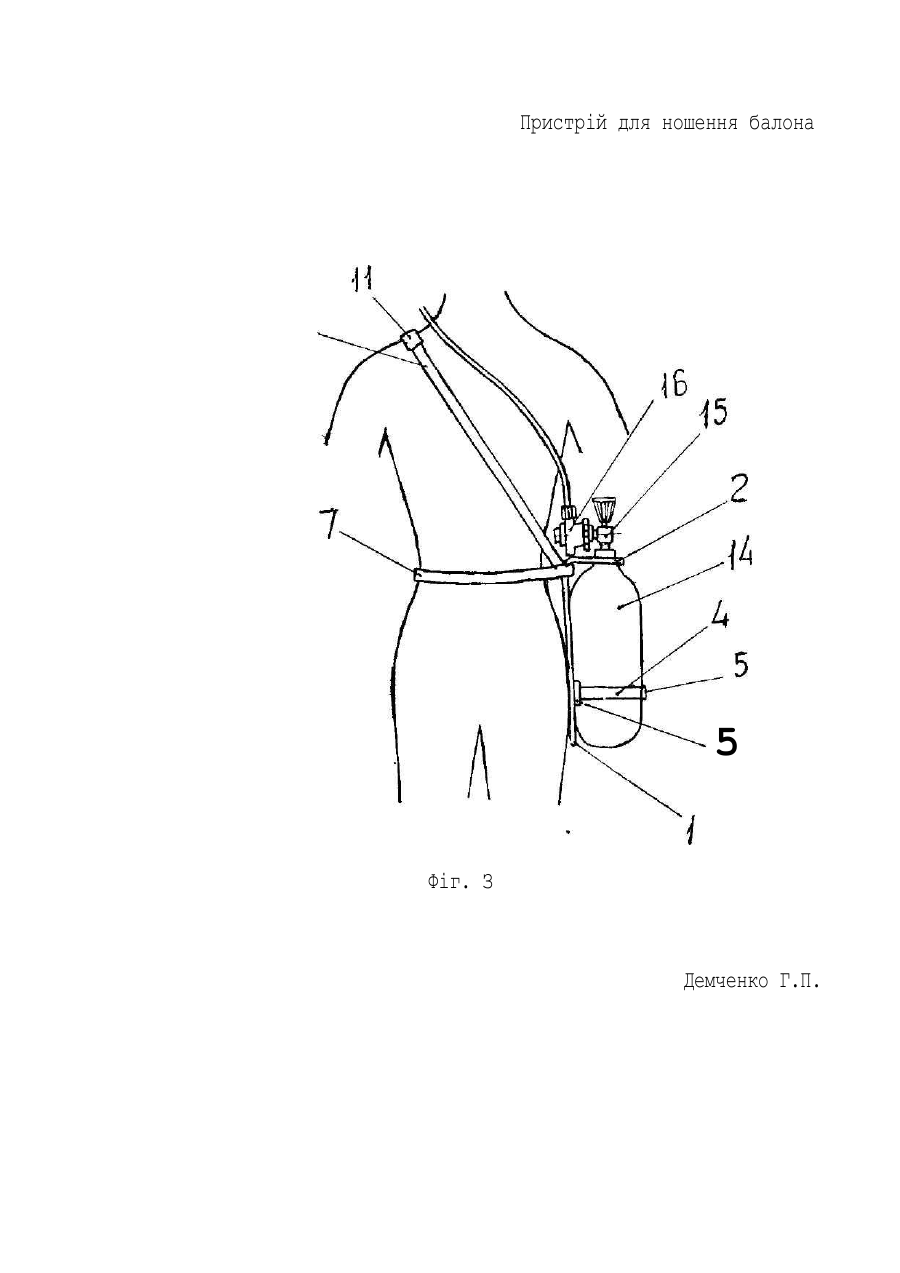

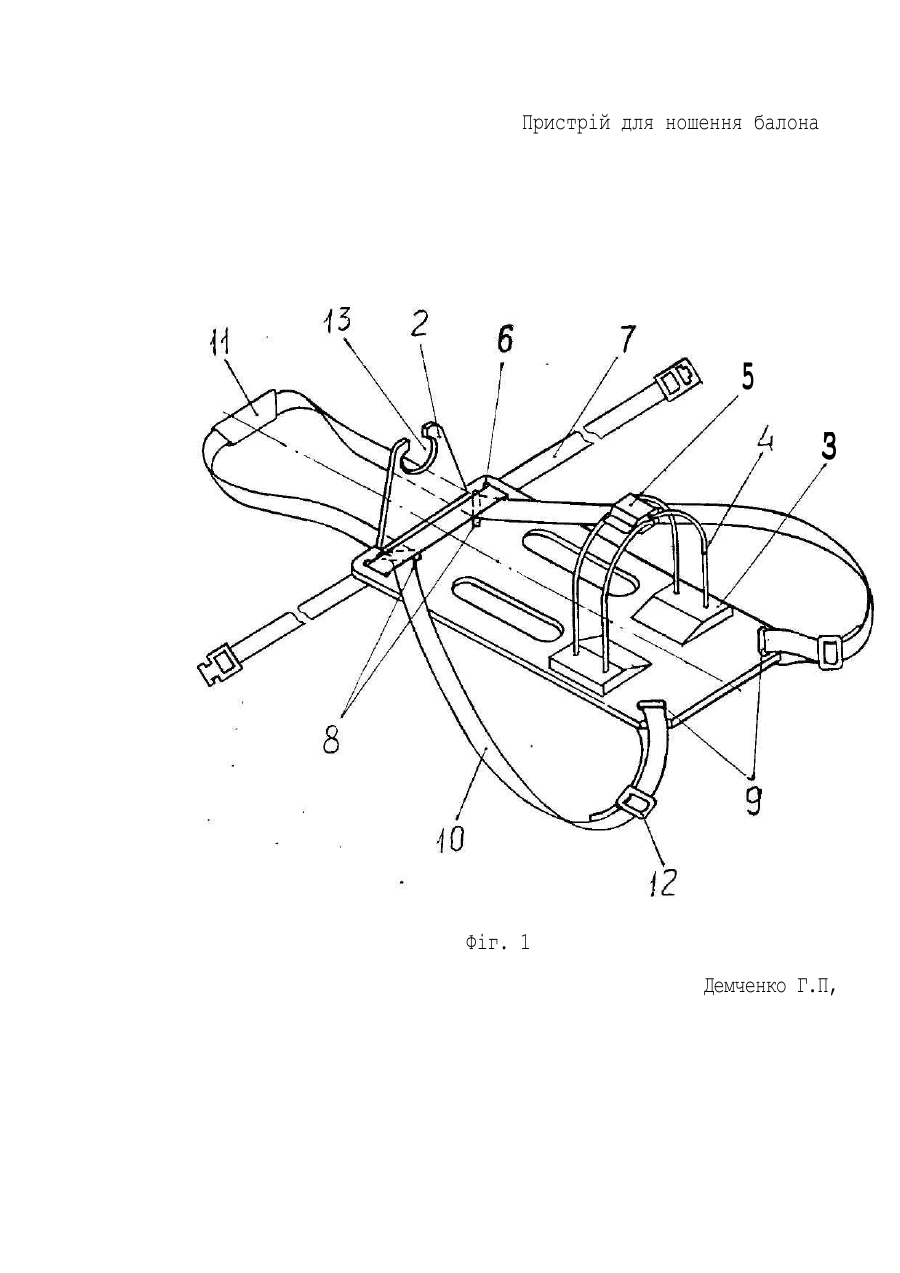

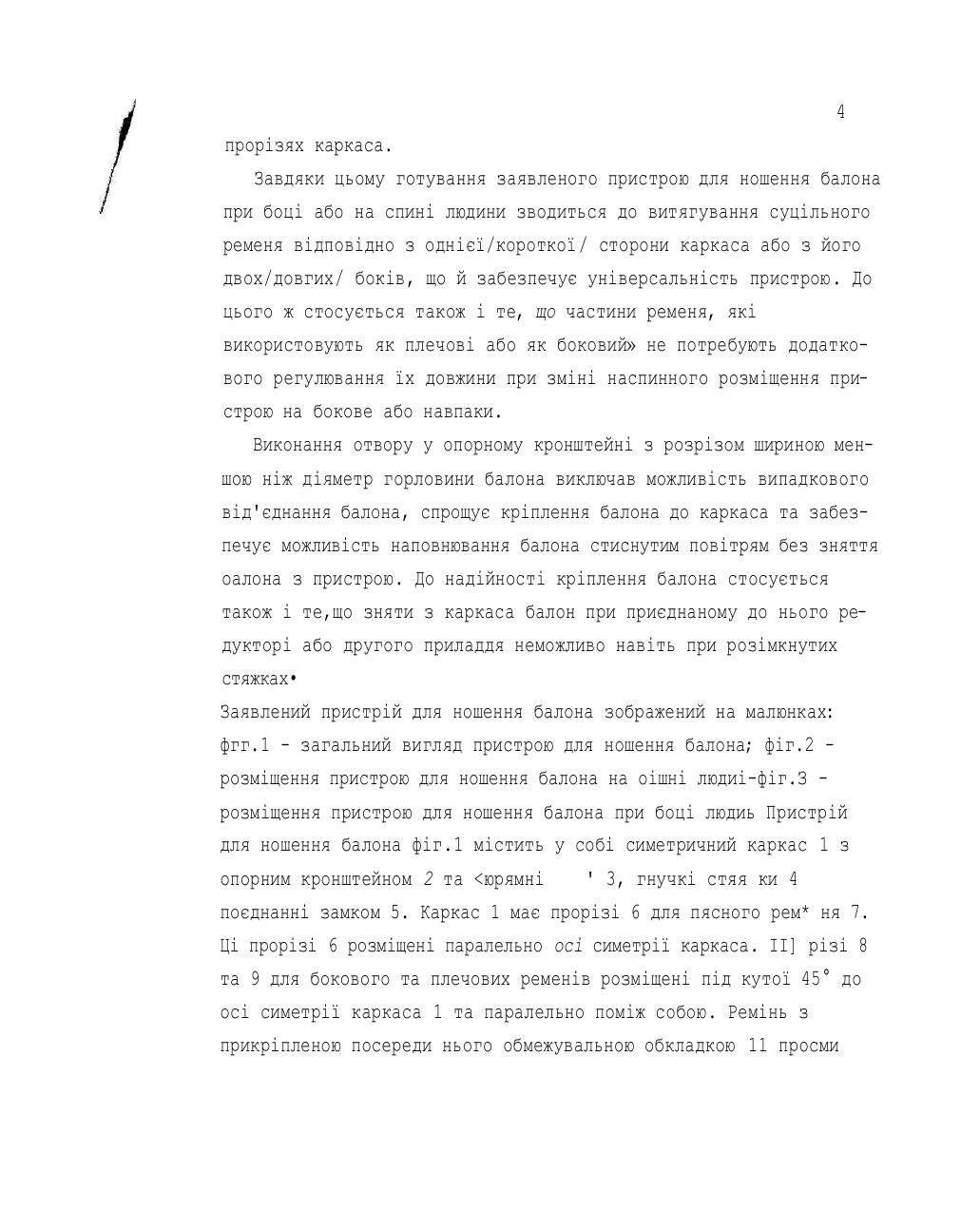

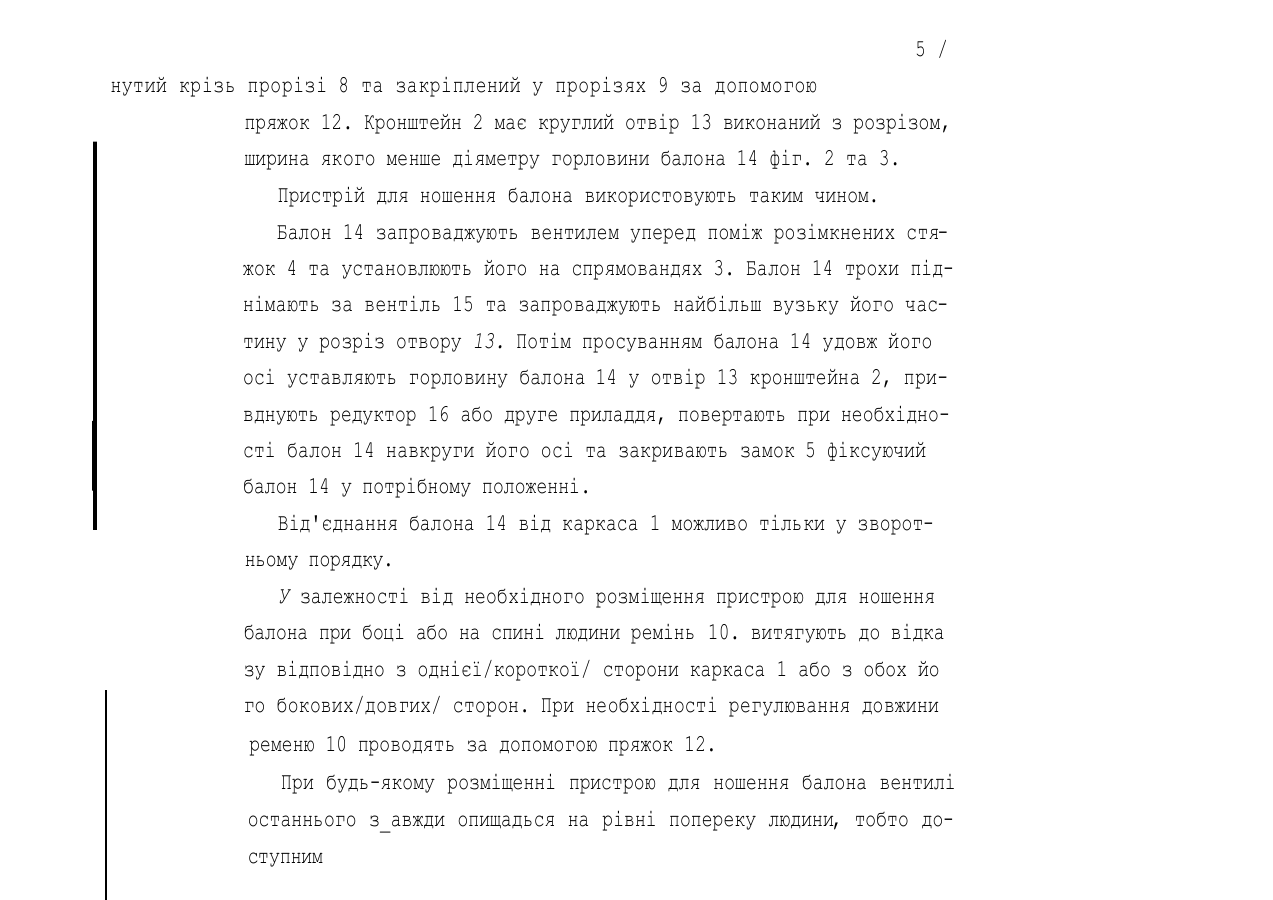

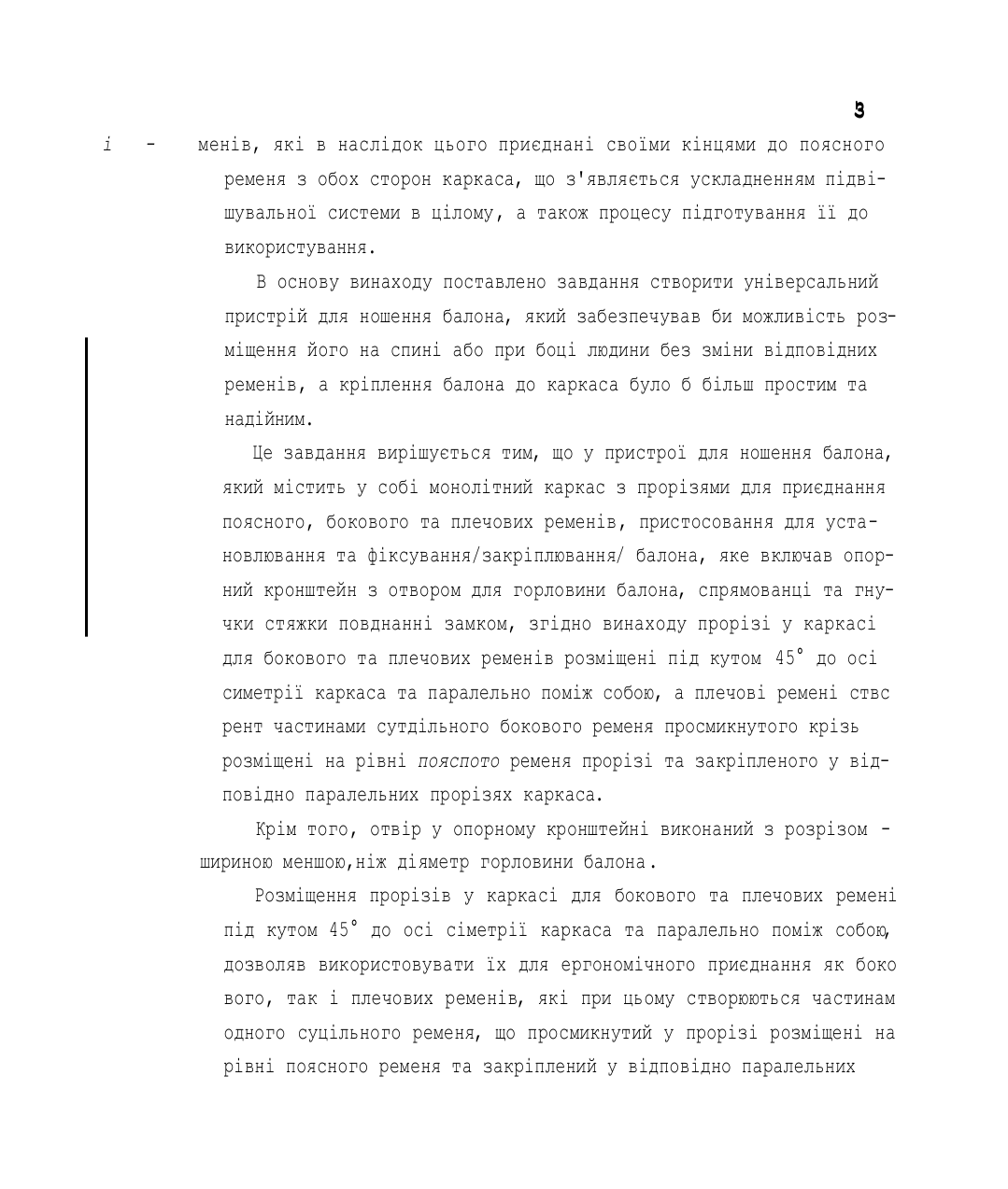

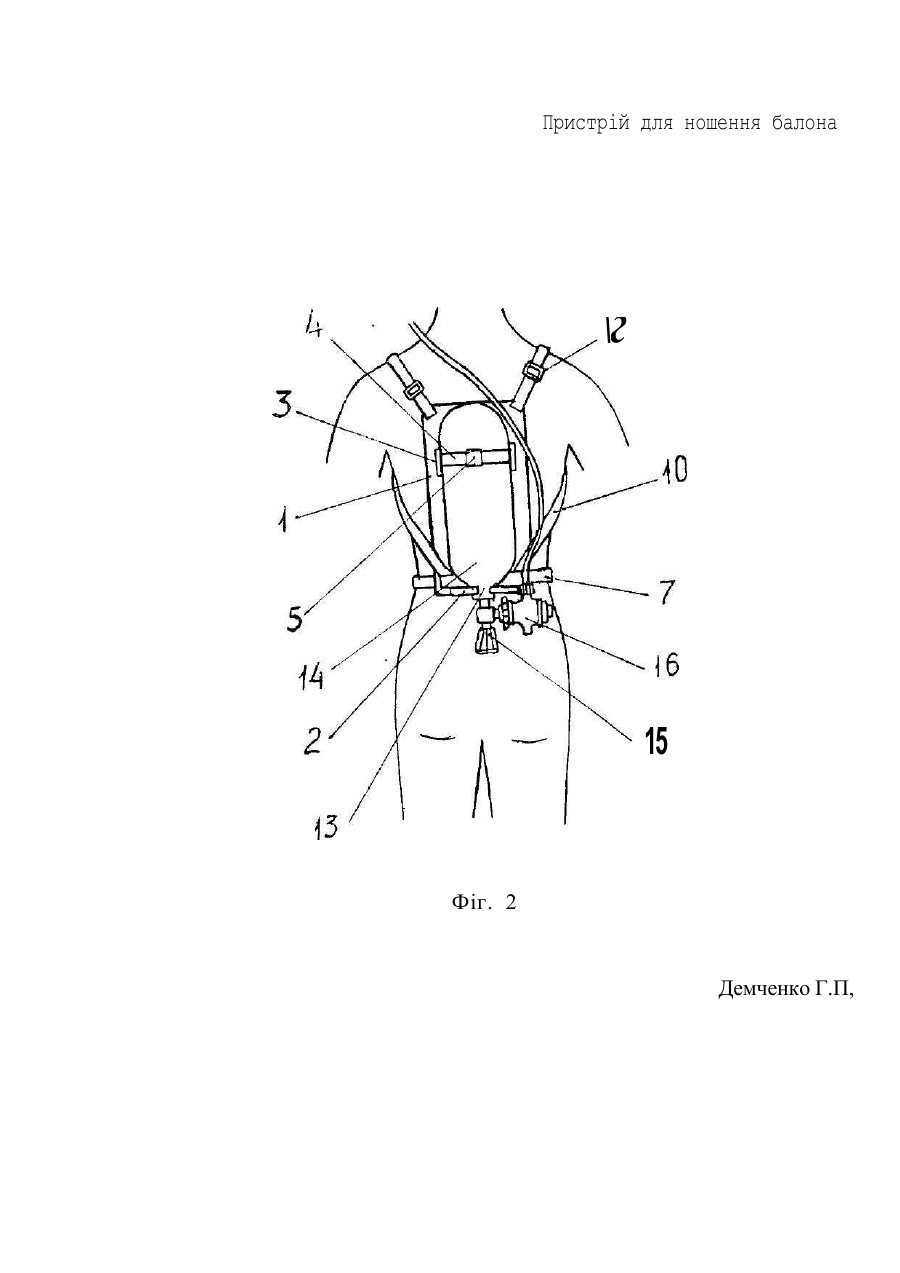

МІЇК6 А 62 В 9/04 ПРИСТРІЙ ДЛЯ НОШЕННЯ БАЯОНА Винахід належить до індивідуальних засобів захисту органів дихання та стосується пристрою для ношення ізолювального дихального апарата спорядженого балоном із стиснутим повітрям,який стає придатним для дихання після проходження через редуктор та дозування у залежності від дихання легеневим автоматом. Пристрій для ношення індивідуального ізолювального дихального апарата повинен забезпечувати розміщення його на спині, при боці ліворуч або праворуч, а також на грудях людини у залежності від характеру виконання роботи або доступності объекту роботи. Відомий пристрій для ношення ізолювального дихального приладу з одним або двома балонами для стиснутого повітря та редуктором, який містить у собі монолітний каркас з прорізями для приєднання кріпильних/поясного та плечових/ ременів та пристосовання для закріплювання деталей приладу на каркасі/дшз. а.с. СССР №1440506, KJL.A 62 В 7/02, 9/04/. Цей пристрій забезпечує зручне розміщення його на спині людини. Однак спедіфічність конструкції каркаса та кріпильних ременів не дозволяв використовувати цей пристрій для ношення при боці. Відомий ранець для ношення балона на спині людини, який містить у собі корпус з приєднаними до нього двох плечових ременів та пристосовання для закріплювання балона вміщувальне похилі спрямованці, охоплюючу балон металеву шину з шарнірним замком, Побразний кронштейн з'єднаний з муфтою одягнену на горловину балона та утримувану пластинковою пружиною/див, заява Великобританії № 155407b МКИ А 62 В 9/04 /. Цей ранець також призначений для 2 ношення балона тільки на спині. Крім того, фіксування балона за допомогою муфти одягнутої на горловину балона та утримуваної пластинковою пружиною з'являється ненадійним в умовах щільності виконування аварійно-рятувальних робіт, тобто при можливості черкання балоном об навколишні предмети. Найбільш близьким до заявленого винаходу за технічною суттю та досягнутого результату з'являється підвішувальна система для повітряного дихального апарата РА 90 фірми "U\°dQer" яка мав дві модифікації "МІСГО" та "Light" що містять у собі монолітний каркас з прорізями для приєднання поясного, бокового або плечових ременів та пристосовання для установлювання та фіксування/закріплювання/ балона зі стиснутим повітрям та містить спрямованці й дві гнучкі обойми з натяжними замками. Підвішувальна система модифікації "М'іСГО" дозволяє зручне розміщення її на спині людини а модифікації "Lig/?tf - при боці/див. проспект ПА 90 Light &MfСҐ0/0гд§ЄГ. -1994,- 1с/. Недоліком відомої підвгшульної системи з'являється те, що для можливості екіпіровки людини/рятівника/ з потрібним розміщенням дихального апарата на спині або при боці необхідно мати підвішувальні системи обох модифікацій або комплекти ременів обох модифікацій до одного каркаса. У останньому випадку для потрібного розміщення підвішувальної системи на спині або при боці людини до каркаса повинні бути приєднані відповідно плечові ремені або боковий ремінь, який складається з двох частин. Використування плечового ременя як бокового неможливо із-за суттєвої різниці їх за довжиною,розміщенню накладок та кріпильних деталей. Крім того, прорізі для приєднання бокового ременю розміщені так, що не можуть бути використвані для приєднання плечових ре з і менів, які в наслідок цього приєднані своїми кінцями до поясного ременя з обох сторон каркаса, що з'являється ускладненням підвішувальної системи в цілому, а також процесу підготування її до використування. В основу винаходу поставлено завдання створити універсальний пристрій для ношення балона, який забезпечував би можливість розміщення його на спині або при боці людини без зміни відповідних ременів, а кріплення балона до каркаса було б більш простим та надійним. Це завдання вирішується тим, що у пристрої для ношення балона, який містить у собі монолітний каркас з прорізями для приєднання поясного, бокового та плечових ременів, пристосовання для установлювання та фіксування/закріплювання/ балона, яке включав опорний кронштейн з отвором для горловини балона, спрямованці та гнучки стяжки повднанні замком, згідно винаходу прорізі у каркасі для бокового та плечових ременів розміщені під кутом 45° до осі симетрії каркаса та паралельно поміж собою, а плечові ремені ствс рент частинами сутдільного бокового ременя просмикнутого крізь розміщені на рівні пояспото ременя прорізі та закріпленого у відповідно паралельних прорізях каркаса. Крім того, отвір у опорному кронштейні виконаний з розрізом шириною меншою,ніж діяметр горловини балона. Розміщення прорізів у каркасі для бокового та плечових ремені під кутом 45° до осі сіметрії каркаса та паралельно поміж собою, дозволяв використовувати їх для ергономічного приєднання як боко вого, так і плечових ременів, які при цьому створюються частинам одного суцільного ременя, що просмикнутий у прорізі розміщені на рівні поясного ременя та закріплений у відповідно паралельних 4 прорізях каркаса. Завдяки цьому готування заявленого пристрою для ношення балона при боці або на спині людини зводиться до витягування суцільного ременя відповідно з однієї/короткої/ сторони каркаса або з його двох/довгих/ боків, що й забезпечує універсальність пристрою. До цього ж стосується також і те, що частини ременя, які використовують як плечові або як боковий» не потребують додаткового регулювання їх довжини при зміні наспинного розміщення пристрою на бокове або навпаки. Виконання отвору у опорному кронштейні з розрізом шириною меншою ніж діяметр горловини балона виключав можливість випадкового від'єднання балона, спрощує кріплення балона до каркаса та забезпечує можливість наповнювання балона стиснутим повітрям без зняття оалона з пристрою. До надійності кріплення балона стосується також і те,що зняти з каркаса балон при приєднаному до нього редукторі або другого приладдя неможливо навіть при розімкнутих стяжках• Заявлений пристрій для ношення балона зображений на малюнках: фгг.1 - загальний вигляд пристрою для ношення балона; фіг.2 розміщення пристрою для ношення балона на оішні людиі-фіг.З розміщення пристрою для ношення балона при боці людиь Пристрій для ношення балона фіг.1 містить у собі симетричний каркас 1 з опорним кронштейном 2 та
