Спосіб нагріву води для централізованого опалення

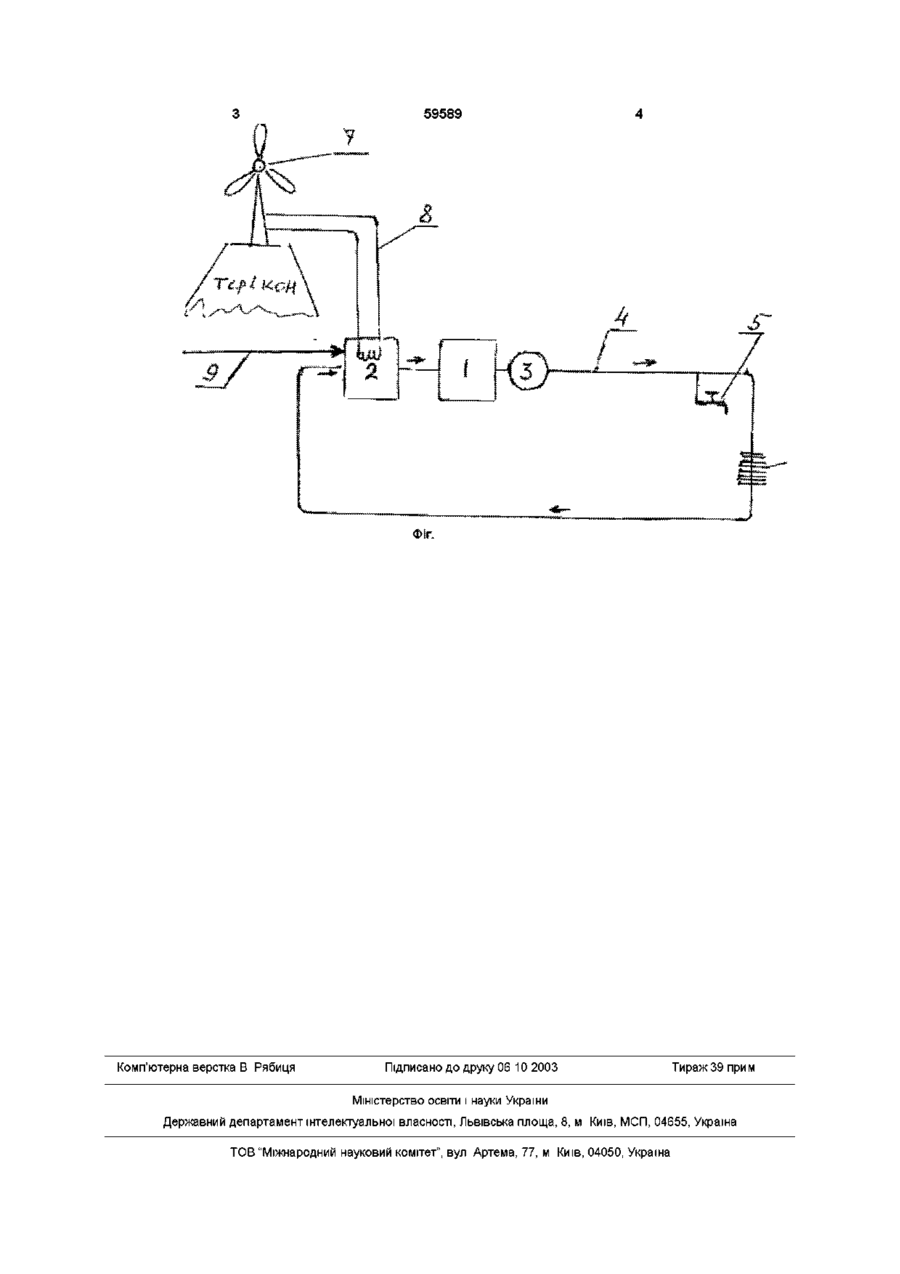

Спосіб нагріву води для централізованого опалення, який полягає в нагріві води за допомогою спалювання палива, який відрізняється тим, що вода одночасно нагрівається від двух джерел енергії від спалювання палива і від електроенергії, яка виробляється вітротурбіною, котра стоїть на верхівці терикону Пропонується спосіб нагріву води для централізованого опалення, прототип якого є спосіб нагріву води за допомогою спалювання палива, давно відомий і давно використовується в котельних (См «Тепловое оборудование и тепловые сети» Арсеньев Г В , Белоусов В П и др Учебник для вузов, — Энергоатомиздат, — 1988 г) Недоліки відомого способу 1 Багато треба дорогого палива 2 в атмосферу викидається дуже багато продуктів горіння, погіршуючи екологію Задача винаходу—зменшення витрат палива, а також поліпшення екології Для цього пропонується додаткове джерело нагріву води — електроенергія від вітротурбіни, яку пропонується встановлювати на верхівку терикону, де великій потенціал вітру ВІтротурбІна перетворить енергію вітру і подає електроенергію для нагріву води безкоштовно Тим самим зменшуючи КІЛЬКІСТЬ палива, а також викидів в атмосферу продуктів паління Суть винаходу — спосіб нагрівати воду одночасно від двух джерел енергії від палива і від електроенергії, яку виробляє вітвотурбіна, що встановлена на верхівці терикону Такий спосіб гаразд для Донбасу, де багато териконів, а середньорічна швидкість вітру 5 м/с Коли швидкість вітру буде багато більше, електроенергії буде достатньо для нагріву води без палива Коли вітру тимчасово не буде, нагрів буде тільки від палива На фіг 1 схема, яка показує можливість виконання винаходу, де 1 — котел, який обігрівається паливом, 2 — котел, який обігрівається електроенергією, 3 — насос, 4—трубопровід, 5 — кран для набора гарячої води у споживача, 6 — радіатор обігріву у споживача, 7 — вітротурбіна, 8 — електропровід від вітротурбіни до котла, 9 —трубопровід від водопроводу, 10—терикон Робота схеми вода нагрівається одночасно у котлі 1 від палива і у котлі 2 від електроенергії і насосом 3 по трубопроводу 4 направляється до споживача 5 і 6, потім знову іде, через котли, де знову нагрівається і іде до споживача Розхід ВОДИ ПОПОВНЮЄТЬСЯ ВІД водопровода 9 Електроенергія від вітротурбіни 7 по проводам 8 передається до котла 2 00 ю о> ю 59589 Комп'ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
