Розчин для хімічної обробки і механохімічного цинкування виробів з вуглецевих сталей

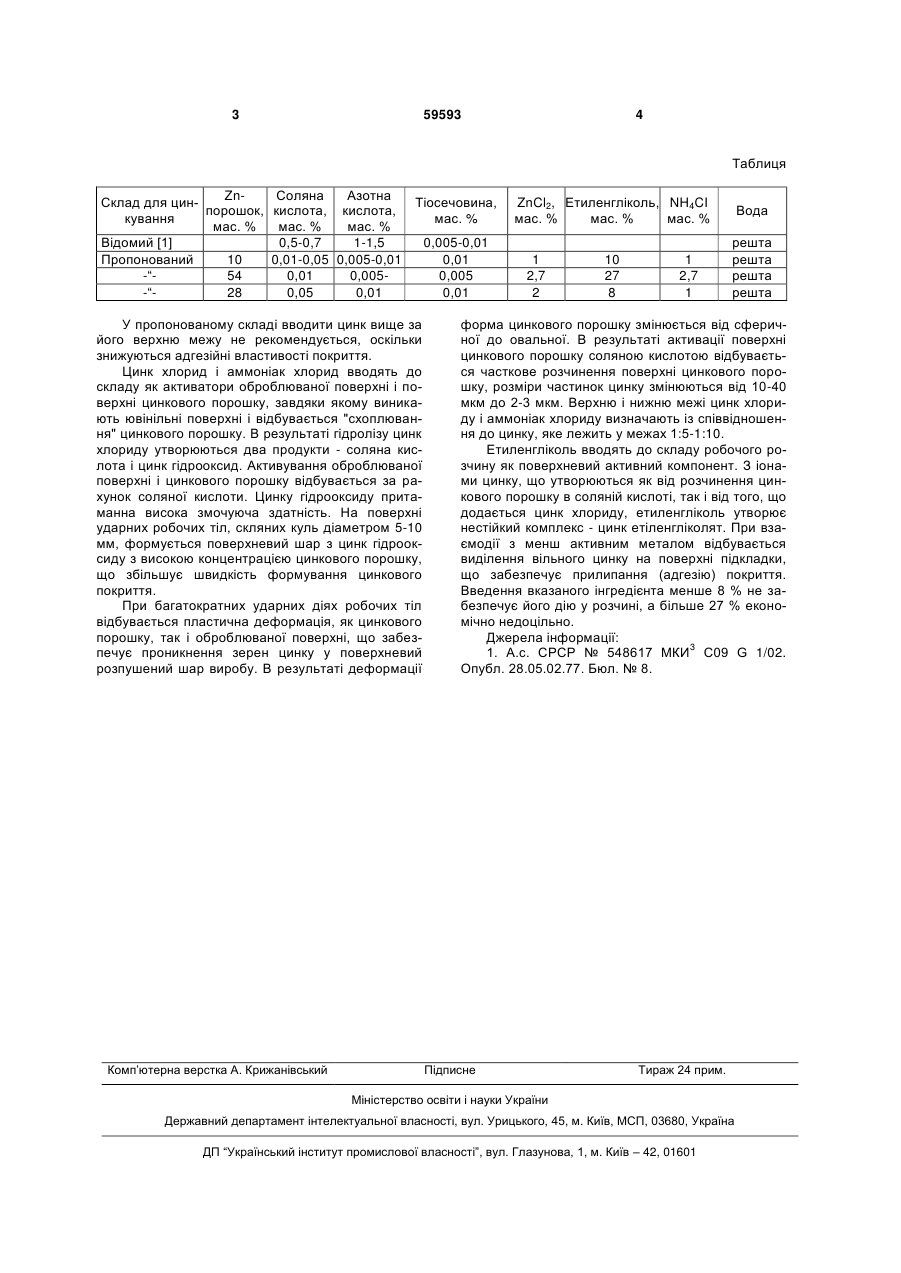

Розчин для хімічної обробки і механохімічного цинкування виробів з вуглецевих сталей, що містить соляну і азотну кислоти, тіосечовину, комплексоутворювач і поверхнево-активну речовину, який відрізняється тим, що розчин додатково містить 3 59593 4 Таблиця ZnСоляна Азотна Склад для цинТіосечовина, порошок, кислота, кислота, кування мас. % мас. % мас. % мас. % Відомий [1] 0,5-0,7 1-1,5 0,005-0,01 Пропонований 10 0,01-0,05 0,005-0,01 0,01 -“54 0,01 0,0050,005 -“28 0,05 0,01 0,01 У пропонованому складі вводити цинк вище за його верхню межу не рекомендується, оскільки знижуються адгезійні властивості покриття. Цинк хлорид і аммоніак хлорид вводять до складу як активатори оброблюваної поверхні і поверхні цинкового порошку, завдяки якому виникають ювінільні поверхні і відбувається "схоплювання" цинкового порошку. В результаті гідролізу цинк хлориду утворюються два продукти - соляна кислота і цинк гідрооксид. Активування оброблюваної поверхні і цинкового порошку відбувається за рахунок соляної кислоти. Цинку гідрооксиду притаманна висока змочуюча здатність. На поверхні ударних робочих тіл, скляних куль діаметром 5-10 мм, формується поверхневий шар з цинк гідрооксиду з високою концентрацією цинкового порошку, що збільшує швидкість формування цинкового покриття. При багатократних ударних діях робочих тіл відбувається пластична деформація, як цинкового порошку, так і оброблюваної поверхні, що забезпечує проникнення зерен цинку у поверхневий розпушений шар виробу. В результаті деформації Комп’ютерна верстка А. Крижанівський ZnCl2, Етиленгліколь, NH4CI мас. % мас. % мас. % 1 2,7 2 10 27 8 1 2,7 1 Вода решта решта решта решта форма цинкового порошку змінюється від сферичної до овальної. В результаті активації поверхні цинкового порошку соляною кислотою відбувається часткове розчинення поверхні цинкового порошку, розміри частинок цинку змінюються від 10-40 мкм до 2-3 мкм. Верхню і нижню межі цинк хлориду і аммоніак хлориду визначають із співвідношення до цинку, яке лежить у межах 1:5-1:10. Етиленгліколь вводять до складу робочого розчину як поверхневий активний компонент. З іонами цинку, що утворюються як від розчинення цинкового порошку в соляній кислоті, так і від того, що додається цинк хлориду, етиленгліколь утворює нестійкий комплекс - цинк етіленгліколят. При взаємодії з менш активним металом відбувається виділення вільного цинку на поверхні підкладки, що забезпечує прилипання (адгезію) покриття. Введення вказаного інгредієнта менше 8 % не забезпечує його дію у розчині, а більше 27 % економічно недоцільно. Джерела інформації: 3 1. А.с. СРСР № 548617 МКИ С09 G 1/02. Опубл. 28.05.02.77. Бюл. № 8. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
