Установка для обробки деталей в u-подібному вібруючому контейнері

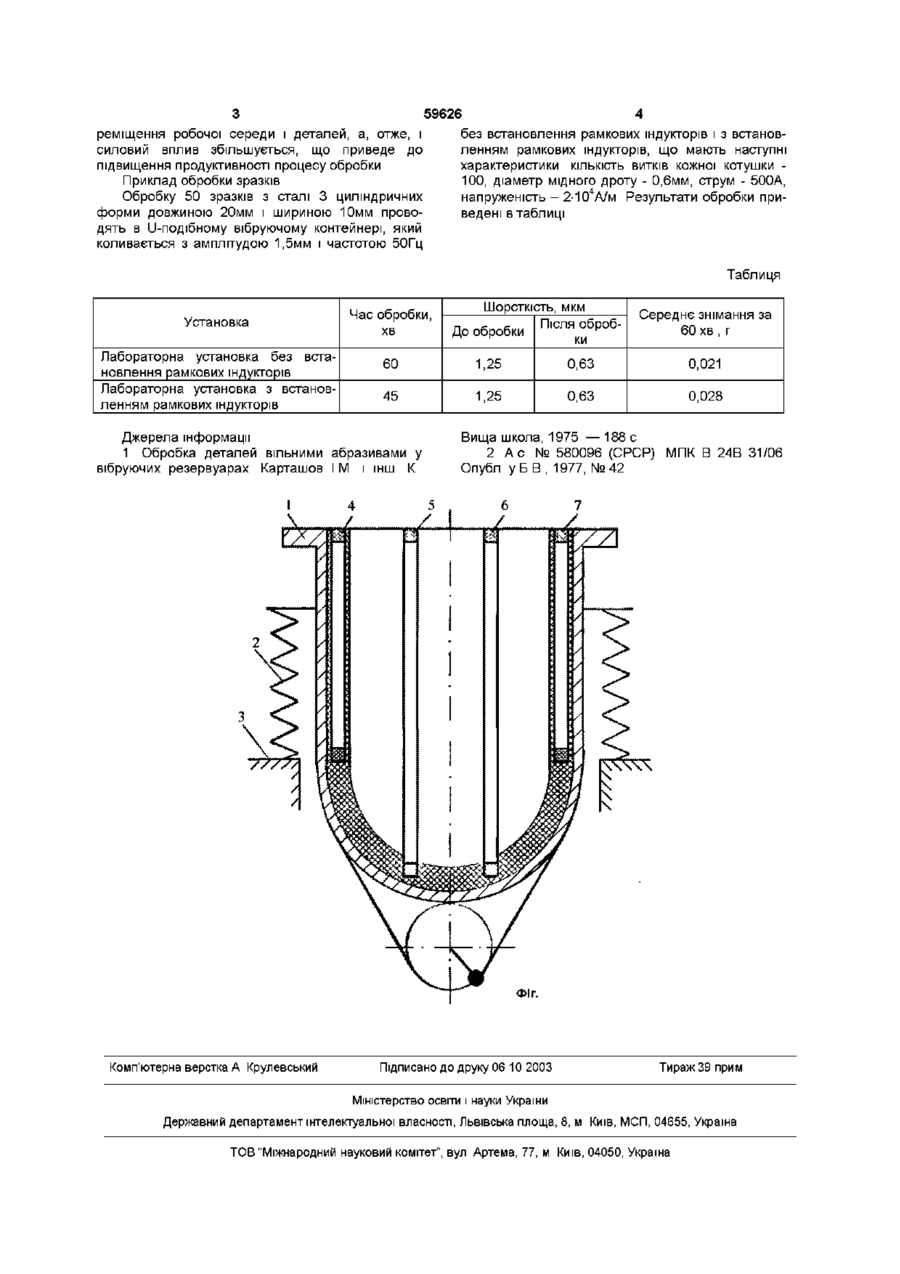

Установка для обробки деталей в Uподібному вібруючому контейнері, в облицюванні якого та в облицюванні центрального стержня розташовані індуктори і на внутрішній твірній поверхні контейнера жорстко встановлені електропровідні стержні, яка відрізняється тим, що установку обладнано рамковими індукторами, два з яких розташовані в облицюванні по двох протилежних сторонах внутрішньої твірної поверхні контейнера, а ІНШІ рівновіддалені один від одного і від бічних стінок контейнера Винахід відноситься до машинобудування і може бути використаний при обробці деталей у вібруючих контейнерах Відомо установка з U-подібним контейнером, заповненим робочими абразивними тілами і оброблюваними деталями, який здійснює рух по плоскій траєкторії перпендикулярно подовжній осі контейнера від віброзбуджувача, розташованого в нижній точці контейнера [1] Недоліком відомої установки є зменшення силового впливу від периферії контейнера до його центра і наявність пасивної зони, розташованої по центру контейнера вздовж всієї його подовжньої осі Відомо установка для вібраційної обробки деталей, в якій в облицюванні U-подібного контейнера і центрального стержня розташовані індуктори і на внутрішній створюючій поверхні контейнера жорстко встановлені електропровідні стержні [2] (прототип) Недоліком відомої установки є відсутність обробки в центрі контейнера вздовж всієї його подовжньої осі та біля внутрішньої створюючої поверхні контейнера за рахунок наявності стержнів і зменшення робочого об'єму контейнера В основу винаходу поставлено задачу удосконалення установки для вібраційної обробки деталей в U-подібному контейнері шляхом встановлення рамкових індукторів, що приведе до підвищення продуктивність процесу обробки за рахунок збільшення робочого об'єму контейнера і ліквідації пасивної зони внаслідок с творення рівномірного силового впливу по всьому об'єму контейнера Поставлена задача досягається тим, що в установці для обробки деталей в U-подібному вібруючому контейнері, в облицюванні якого, а також в облицюванні розташованого в центрі контейнера вздовж його подовжньої осі центрального стержня, встановлені індуктори, і на внутрішній створюючій поверхні контейнера жорстко встановлені електропровідні стержні, згідно винаходу, як збудник магнітного поля застосовуються рамкові індуктори, встановлені вздовж подовжньої осі контейнера, два з яких розташовані в облицюванні по бічних стінках контейнера, а ІНШІ віддалені на рівній відстані один від одного і від стінок контейнера Суть винаходу пояснюється кресленням схеми установки, яка містить U-подібний контейнер 1, пружно встановлений на рамі 2 за допомогою амортизаторів З В облицювання контейнера 1 встановлені рамкові індуктори, що являють собою електромагнітні котушки 4, 5, 6, 7 у вигляді прямокутних рамок з довжиною ВІДПОВІДНОЮ ДОВЖИНІ контейнера і висотою ВІДПОВІДНОЮ ВИСОТІ контейнера в перетині, де вони встановлюються При чому котушки 4, 7 укладені в облицювання контейнера по його протилежних бічних сторонах, а котушки 5, 6 встановлені в робочому об'ємі контейнера на рівній відстані один від одного і від бічних стінок Установка для обробки деталей в U-подібному контейнері працює наступним чином Оброблювані деталі і робочі абразивні тіла завантажують у Uподібний вібруючий контейнер У робочому об'ємі контейнера 1 створюється імпульсне магнітне поле, направлене перпендикулярно подовжній осі контейнера При цьому відносна швидкість пе (О (О ю 59626 реміщення робочої середи і деталей, а, отже, і силовий вплив збільшується, що приведе до підвищення продуктивності процесу обробки Приклад обробки зразків Обробку 50 зразків з сталі 3 циліндричних форми довжиною 20мм і шириною 10мм проводять в U-подібному вібруючому контейнері, який коливається з амплітудою 1,5мм і частотою 50Гц 4 без встановлення рамкових індукторів і з встановленням рамкових індукторів, що мають наступні характеристики КІЛЬКІСТЬ ВИТКІВ кожної котушки 100, діаметр мідного дроту - 0,6мм, струм - 500А, напруженість - 2-104А/м Результати обробки приведені в таблиці Таблиця Установка Лабораторна установка без встановлення рамкових індукторів Лабораторна установка з встановленням рамкових індукторів Час обробки, хв Шорсткість, мкм Після обробДо обробки ки Середнє знімання за 60 хв , г 60 1,25 0,63 0,021 45 1,25 0,63 0,028 Джерела інформації 1 Обробка деталей вільними абразивами у вібруючих резервуарах Карташов І М і інш К Вища школа, 1975 — 188 с 2 А с № 580096 (СРСР) МПК В 24В 31/06 Опубл у Б В , 1977, №42 Фіг. Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
