Пристрій для вібраційної обробки деталей в u-подібному контейнері

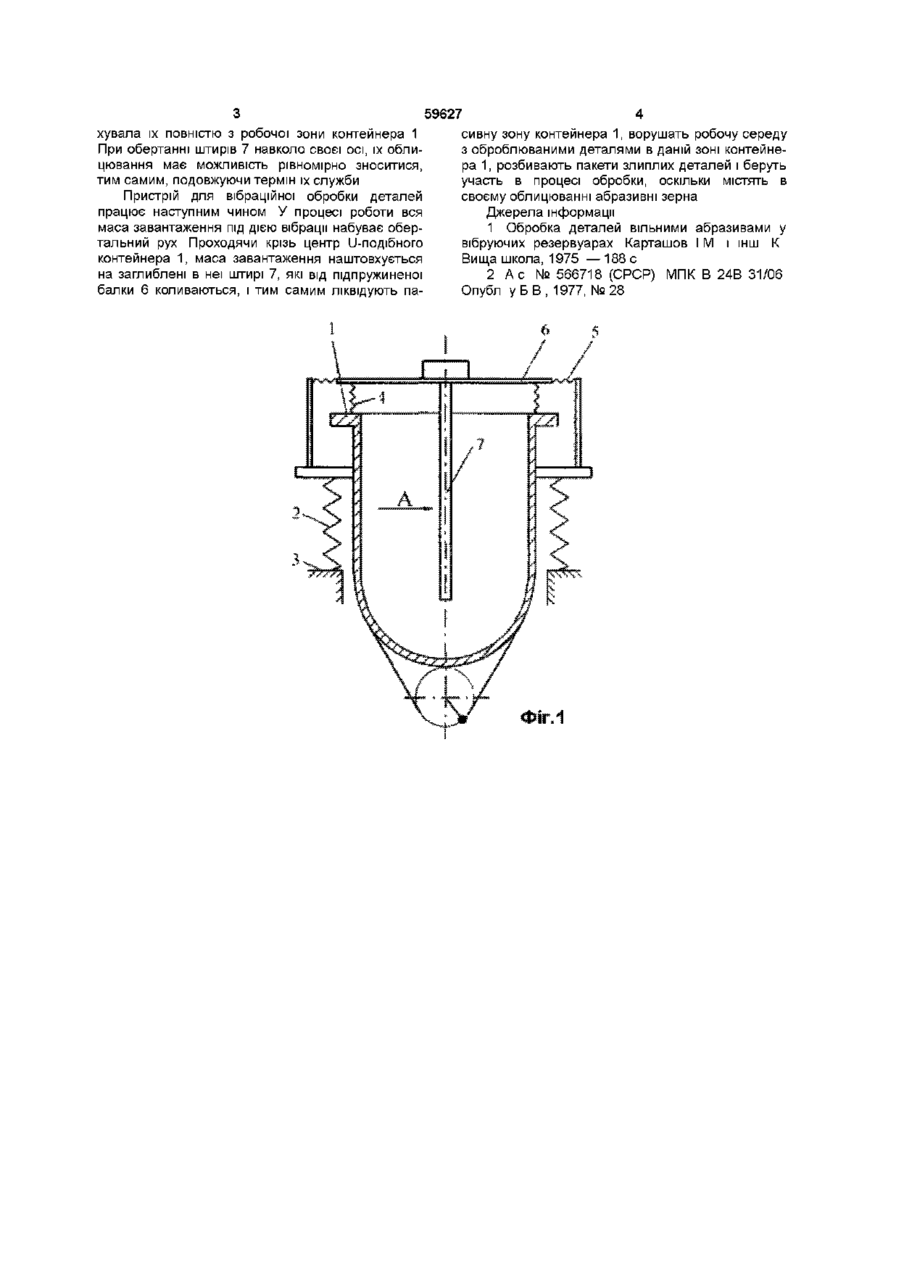

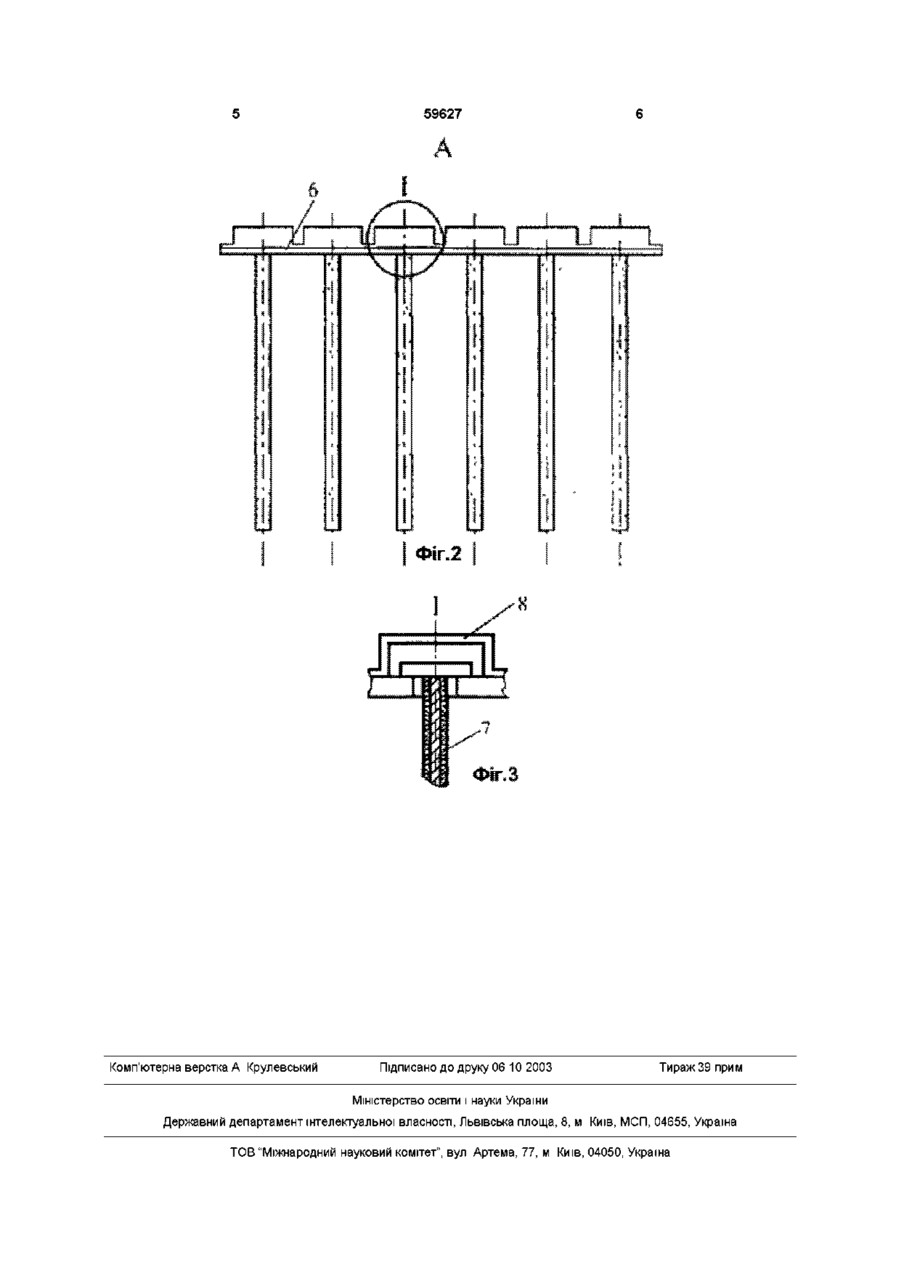

1 Пристрій для вібраційної обробки деталей в U-подібному контейнері, з жорстко встановленим всередині контейнера приладом у вигляді балки із взаємно перпендикулярними горизонтальною та вертикальною полицями з рядами штирів, який відрізняється тим, що прилад, розташований в центрі контейнера вздовж його подовжньої осі, виконаний у вигляді підпружиненої балки з вільно встановленими у вертикальній площині штирями, облицьованими зносостійким покриттям з абразивними зернами 2 Пристрій за п 1, який відрізняється тим, що штирі вільно обертаються навколо своєї осі та вільно переміщуються вздовж своєї осі до обмежувача Винахід відноситься до машинобудування і може бути використаний при обробці деталей у вібруючому контейнері Відомо вібраційна машина з U-подібним контейнером, заповненим робочими абразивними тілами і оброблюваними деталями, який здійснює рух по плоскій траєкторії перпендикулярно подовжній осі контейнера від віброзбуджувача, розташованого в нижній точці контейнера [1] Недоліком відомої установки є зменшення силового впливу від периферії контейнера до його центра і наявність пасивної зони, розташованої по центру контейнера вздовж всієї його подовжньої осі Відомо пристрій для вібраційної обробки деталей, всередині U-подібного контейнера якого жорстко встановлений прилад, виконаний у вигляді балки, яка має взаємно перпендикулярні горизонтальну та вертикальну полиці, на однієї з яких встановлені рядами штирі, наприклад, в два ряди [2] (прототип) Недоліком відомого пристрою є те, що вертикальна полиця нерухомої балки, змінюючи напрям руху робочої середи з оброблюваними деталями, обмежує їх рух в зоні найменшої обробки, збільшуючи тим самим розміри пасивної зони В основу винаходу поставлено задачу удосконалення пристрою для вібраційної обробки деталей шляхом встановлення приладу у вигляді підпружиненої балки з отворами, в які на певній відстані вільно встановлено штирі з головками, що приведе до підвищення продуктивності процесу обробки за рахунок ліквідації пасивної зони кон тейнера Поставлена задача досягається тим, що в пристрої для вібраційної обробки деталей, всередині U-подібного контейнера якого жорстко встановлений прилад у вигляді балки із взаємно перпендикулярними горизонтальною та вертикальною полицями з рядами штирів, згідно винаходу, прилад, встановлений вздовж подовжньої осі Uподібного контейнера, виконано у вигляді підпружиненої у двох напрямах балки з штирями, вкритими зносостійким покриттям з абразивними зернами, заглибленими вертикально вздовж подовжньої осі контейнера в робочу середу, які вільно обертаються навколо своєї осі та вільно переміщуються вздовж своєї осі до обмежувача Суть винаходу пояснюється кресленням, де на фіг 1 зображено вид спереду пристрою для вібраційної обробки деталей, на фіг 2 - вид балки з вільно встановленими штирями, на фіг 3 - схему встановленого в отвір балки штиря, вкритого зносостійким покриттям з абразивними зернами, зверху обмеженого обмежувачем Пристрій для вібраційної обробки деталей, що містить Uподібний контейнер 1, пружно встановлений на рамі 2 за допомогою амортизаторів 3 Усередині контейнера 1 розміщений прилад, виконаний у вигляді підпружиненої за допомогою пружин 4 і 5 балки 6 з вільно встановленими штирями 7, вкритими зносостійким покриттям з абразивними зернами, зверху обмеженими обмежувачами 8 Переміщуючись вздовж своєї осі, штирі 7 не створюють зон заклинення, а обмежувачі 8 призначені для того, щоб робоча середа не виштов (О ю хувала їх повністю з робочої зони контейнера 1 При обертанні штирів 7 навколо своєї осі, їх облицювання має можливість рівномірно зноситися, тим самим, подовжуючи термін їх служби Пристрій для вібраційної обробки деталей працює наступним чином У процесі роботи вся маса завантаження під дією вібрації набуває обертальний рух Проходячи крізь центр U-подібного контейнера 1, маса завантаження наштовхується на заглиблені в неї штирі 7, які від підпружиненої балки 6 коливаються, і тим самим ліквідують па 59627 сивну зону контейнера 1, ворушать робочу середу з оброблюваними деталями в даній зоні контейнера 1, розбивають пакети злиплих деталей і беруть участь в процесі обробки, оскільки містять в своєму облицюванні абразивні зерна Джерела інформації 1 Обробка деталей вільними абразивами у вібруючих резервуарах Карташов І М і інш К Вища школа, 1975 — 188 с 2 А с № 566718 (СРСР) МПК В 24В 31/06 Опубл у Б В , 1977, №28 59627 Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
