Вібраційна установка для обробки деталей

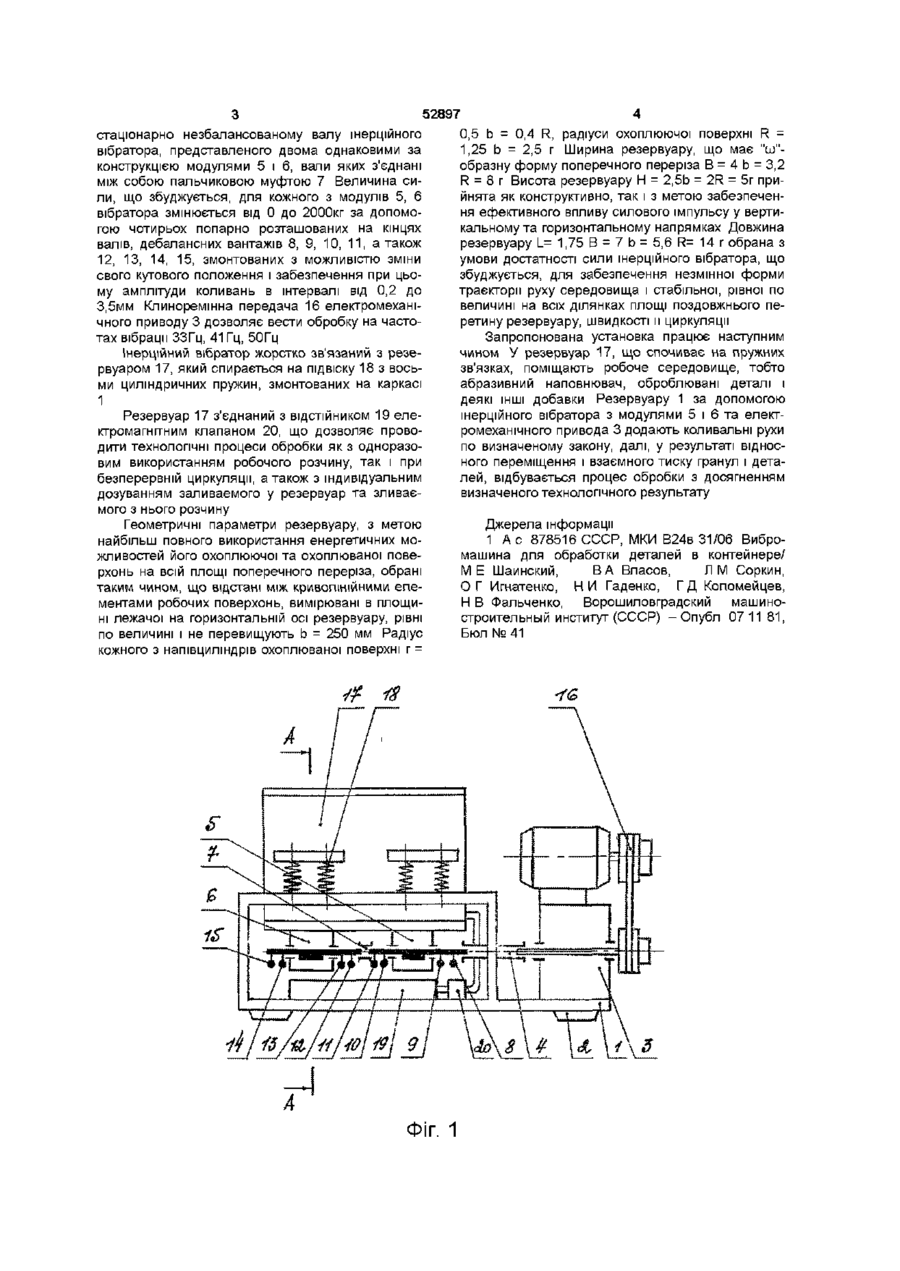

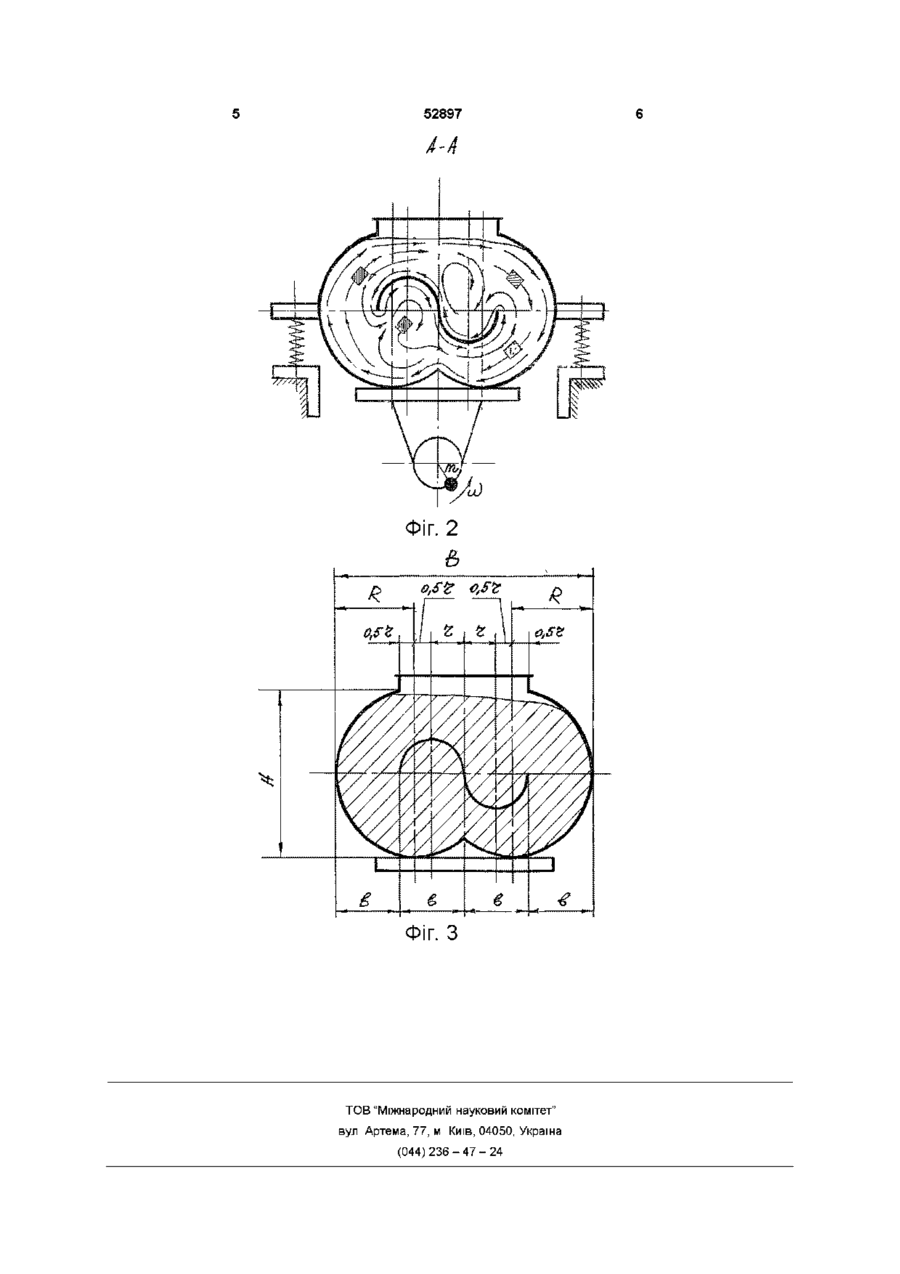

1 Вібраційна установка для обробки деталей у резервуарі з коливними по одному закону охоплюючою та охоплюваною робочими поверхнями, яка відрізняється тим, що охоплююча поверхня резервуара виконана у вигляді двох циліндрів, розрізаних по утворюючим і зістикованих у його нижній горизонтальній площині по лінії розрізу, а у На фіг 1 показаний загальний вид описуваної вібраційної установки, на фіг 2 - перетин резервуару з ілюстрацією загального характеру руху середовища, на фіг 3 - розмірний взаємозв'язок між робочими поверхнями резервуару Вібраційна установка для обробки деталей містить каркас 1, встановлений на амортизаторах 2, що мають нелінійну характеристику жорсткості На каркасі 1 закріплений електромеханічний привід З, який через гнучку муфту 4 передає обертання 1 о> 00 ю 52897 стаціонарно незбалансованому валу інерційного вібратора, представленого двома однаковими за конструкцією модулями 5 і 6, вали яких з'єднані між собою пальчиковою муфтою 7 Величина сили, що збуджується, для кожного з модулів 5, 6 вібратора змінюється від 0 до 2000кг за допомогою чотирьох попарно розташованих на кінцях валів, дебалансних вантажів 8, 9, 10, 11, а також 12, 13, 14, 15, змонтованих з можливістю зміни свого кутового положення і забезпечення при цьому амплітуди коливань в інтервалі БІД 0,2 до 3,5мм Кпиноремінна передача 16 електромеханічного приводу 3 дозволяє вести обробку на частотах вібрації 33Гц, 41 Гц, 50Гц Інерційний вібратор жорстко зв'язаний з резервуаром 17, який спирається на підвіску 18 з восьми циліндричних пружин, змонтованих на каркасі 1 Резервуар 17 з'єднаний з ВІДСТІЙНИКОМ 19 електромагнітним клапаном 20, що дозволяє проводити технологічні процеси обробки як з одноразовим використанням робочого розчину, так і при безперервній циркуляції, а також з індивідуальним дозуванням заливаемого у резервуар та зливаємого з нього розчину Геометричні параметри резервуару, з метою найбільш повного використання енергетичних можливостей його охоплюючої та охоплюваної поверхонь на всій площі поперечного переріза, обрані таким чином, що відстані між криволінійними елементами робочих поверхонь, вимірювані в площині лежачої на горизонтальній осі резервуару, рівні по величині і не перевищують b = 250 мм Радіус кожного з напівциліндрів охоплюваної поверхні г = 0,5 b = 0,4 R, радіуси охоплюючої поверхні R = 1,25 b = 2,5 г Ширина резервуару, що має "ш"образну форму поперечного переріза В = 4 b = 3,2 R = 8 г Висота резервуару Н = 2,5b = 2R = 5г прийнята як конструктивно, так і з метою забезпечення ефективного впливу силового імпульсу у вертикальному та горизонтальному напрямках Довжина резервуару І_= 1,75 В = 7 b = 5,6 R= 14 г обрана з умови достатності сили інерційного вібратора, що збуджується, для забезпечення незмінної форми траєкторії руху середовища і стабільної, рівної по величині на всіх ділянках площі поздовжнього перетину резервуару, швидкості и циркуляції Запропонована установка працює наступним чином У резервуар 17, що спочиває на пружних зв'язках, поміщають робоче середовище, тобто абразивний наповнювач, оброблювані деталі і деякі ІНШІ добавки Резервуару 1 за допомогою інерційного вібратора з модулями 5 і 6 та електромеханічного привода 3 додають коливальні рухи по визначеному закону, далі, у результаті відносного переміщення і взаємного тиску гранул і деталей, відбувається процес обробки з досягненням визначеного технологічного результату Джерела інформації 1 А с 878516 СССР, МКИ В24в 31/06 Вибромашина для обработки деталей в контейнере/ M E Шаинский, В А Власов, Л М Соркин, О Г Игнатенко, Н И Гаденко, Г Д Коломейцев, Н В Фальченко, Ворошиловградский машиностроительный институт (СССР) - Опубл 0 7 1 1 8 1 , Бюл № 41 A Jo\S ФІГ. 1 \¥ U Л З 52897 4-А Фіг. 2 Фіг. З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
