Електромагніт з сигналізатором положення якоря

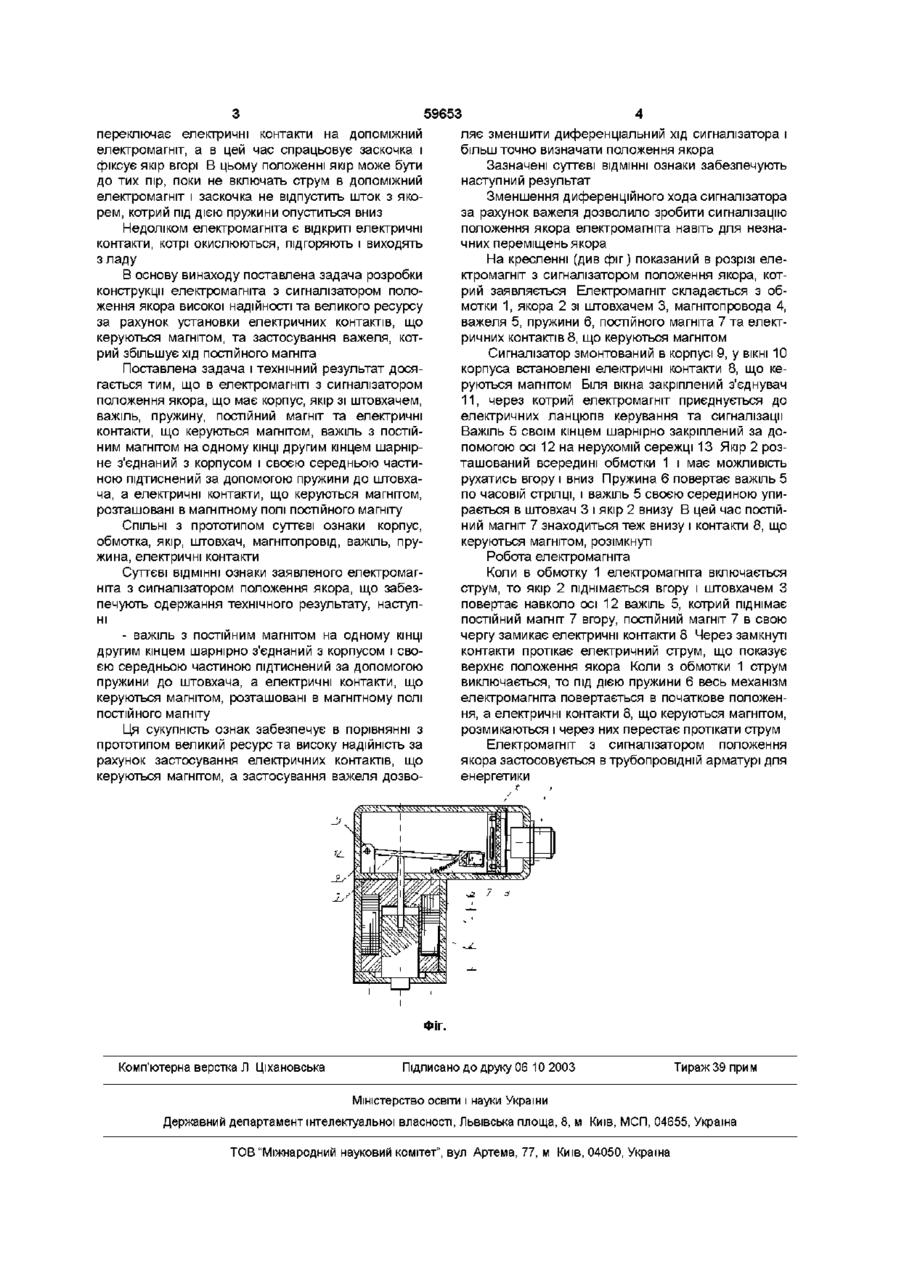

Електромагніт з сигналізатором положення якоря, що має корпус, обмотку, якір зі штовхачем, важіль, пружину, постійний магніт та електричні контакти, що керуються магнітом, який відрізняється тим, що важіль з постійним магнітом на одному КІНЦІ другим кінцем шарнірно з'єднаний з корпусом і своєю середньою частиною підтиснений за допомогою пружини до штовхача, а електричні контакти, що керуються магнітом, розташовані в магнітному полі постійного магніту Винахід відноситься до трубопровідної арматури і використовується в якості привода, котрий рухає запірний орган арматури Електромагніти в якості привода арматури мають широке розповсюдження тому, що вони прості, надійні, дешеві та невеликих розмірів Електромагніт являє собою обмотку з сердечником всередині, зверху обмотку охоплює магнітопровід Сердечник в одному положенні утримується пружиною, а в друге положення його пересовує магнітна сила, що виникає в електромагніті під дією електричного струму Коли електромагніт застосовується в системах дистанційного керування, то необхідно мати сигналізатор положення якора електромагніта В якості сигналізаторів використовуються електричні контакти, котрі переміщуються силовою дією якора за допомогою штовхача чи магнітного поля постійного магніта верхнього і замикає його а нижній контакт розмикається Замкнутий верхній контакт сигналізує про те, що якір електромагніта знаходиться вгорі Недоліки цього електромагніта з сигналізатором полягають в тому, що всі магнітні явища, котрі пов'язані з магнітоприводами, мають петлю пстерезиса і тому і сигналізатор має значний диференціальний хід Із-за цього сигналізатор буде працювати тільки тоді, коли електромагніт буде мати значний хід Для короткоходових електромагнітів цей сигналізатор непридатний Відомий електромагніт з сигналізатором положення якора, взятий в якості прототипу [2] Електромагніт складається з обмотки, якора, магнітопровода, важеля, пружини, електричних контактів та заскочки, що керується допоміжним електромагнітом Електричні контакти взаємодіють через штовхач з плечем важеля, друге плече важеля розташоване в пазу якора, котрий може повертати важіль навколо осі і натискувати на електричні контакти Якір електромагніта з'єднаний зі штоком, на іншому КІНЦІ котрого змонтована шарикова заскочка Частина електричних контактів використовується для переключення обмоток, а інша частина - для сигналізації положення якора Діє електромагніт таким чином Коли якір знаходиться внизу під дією пружини, то електричні контакти підключають обмотку електромагніта до ланцюга керування електромагнітом та відключають електромагніт заскочки ВІЛЬНІ електричні контакти можуть сигналізувати про те, що якір знаходиться внизу Коли подається струм в обмотку електромагніта, то якір піднімається вгору повертає важіль по часовій стрілці, важіль іншим кінцем через штовхач Відомий електромагніт з сигналізатором положення якора, що застосовується в клапанах фірми Target Rock [1], взятий за аналог Електромагніт складається з обмотки, якора, корпуса, штовхача з постійним магнітом та двох електричних контактів, що керуються магнітом Дія електромагніта протікає в наступний спосіб Пружина утримує якір електромагніта внизу, постійний магніт, котрий розташований на штовхачі знаходиться теж внизу біля нижнього електричного контакту, що керується магнітом і замикає його Замкнуті контакти сигналізують про те, що якір електромагніта знаходиться внизу Коли в обмотку включають струм, то якір зі штовхачем та постійним магнітом переміщується вгору Магнітне поле постійного магніту теж переміщується від нижнього електричного контакту, що керується магнітом, до CO Ю (О О> ю 59653 ляє зменшити диференціальний хід сигналізатора і переключає електричні контакти на допоміжний більш точно визначати положення якора електромагніт, а в цей час спрацьовує заскочка і Зазначені суттєві ВІДМІННІ ознаки забезпечують фіксує якір вгорі В цьому положенні якір може бути наступний результат до тих пір, поки не включать струм в допоміжний Зменшення диференційного хода сигналізатора електромагніт і заскочка не відпустить шток з якоза рахунок важеля дозволило зробити сигналізацію рем, котрий під дією пружини опуститься вниз положення якора електромагніта навіть для незнаНедоліком електромагніта є відкриті електричні чних переміщень якора контакти, котрі окислюються, підгоряють і виходять з ладу На кресленні (див фіг) показаний в розрізі електромагніт з сигналізатором положення якора, котВ основу винаходу поставлена задача розробки рий заявляється Електромагніт складається з обконструкції електромагніта з сигналізатором поломотки 1, якора 2 зі штовхачем 3, магнітопровода 4, ження якора високої надійності та великого ресурсу важеля 5, пружини 6, постійного магніта 7 та електза рахунок установки електричних контактів, що ричних контактів 8, що керуються магнітом керуються магнітом, та застосування важеля, котрий збільшує хід постійного магніта Сигналізатор змонтований в корпусі 9, у ВІКНІ 10 Поставлена задача і технічний результат досякорпуса встановлені електричні контакти 8, що кегається тим, що в електромагніті з сигналізатором руються магнітом Біля вікна закріплений з'єднувач положення якора, що має корпус, якір зі штовхачем, 11, через котрий електромагніт приєднується до важіль, пружину, постійний магніт та електричні електричних ланцюгів керування та сигналізації контакти, що керуються магнітом, важіль з постійВажіль 5 своїм кінцем шарнірно закріплений за доним магнітом на одному КІНЦІ другим кінцем шарнірпомогою осі 12 на нерухомій сережці 13 Якір 2 розне з'єднаний з корпусом і своєю середньою частиташований всередині обмотки 1 і має можливість ною підтиснений за допомогою пружини до штовхарухатись вгору і вниз Пружина 6 повертає важіль 5 ча, а електричні контакти, що керуються магнітом, по часовій стрілці, і важіль 5 своєю серединою упирозташовані в магнітному полі постійного магніту рається в штовхач 3 і якір 2 внизу В цей час постійний магніт 7 знаходиться теж внизу і контакти 8, що СПІЛЬНІ З прототипом суттєві ознаки корпус, керуються магнітом, розімкнуті обмотка, якір, штовхач, магнітопровід, важіль, пружина, електричні контакти Робота електромагніта Суттєві ВІДМІННІ ознаки заявленого електромагКоли в обмотку 1 електромагніта включається ніта з сигналізатором положення якора, що забезструм, то якір 2 піднімається вгору і штовхачем З печують одержання технічного результату, наступповертає навколо осі 12 важіль 5, котрий піднімає ні постійний магніт 7 вгору, постійний магніт 7 в свою чергу замикає електричні контакти 8 Через замкнуті - важіль з постійним магнітом на одному КІНЦІ контакти протікає електричний струм, що показує другим кінцем шарнірно з'єднаний з корпусом і своверхнє положення якора Коли з обмотки 1 струм єю середньою частиною підтиснений за допомогою виключається, то під дією пружини 6 весь механізм пружини до штовхача, а електричні контакти, що електромагніта повертається в початкове положенкеруються магнітом, розташовані в магнітному полі ня, а електричні контакти 8, що керуються магнітом, постійного магніту розмикаються і через них перестає протікати струм Ця сукупність ознак забезпечує в порівнянні з прототипом великий ресурс та високу надійність за Електромагніт з сигналізатором положення рахунок застосування електричних контактів, що якора застосовується в трубопровідній арматурі для керуються магнітом, а застосування важеля дозвоенергетики t Фіг. Комп'ютерна верстка Л Ціхановська Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
