Муфта сферична компенсаційна граничного крутного моменту

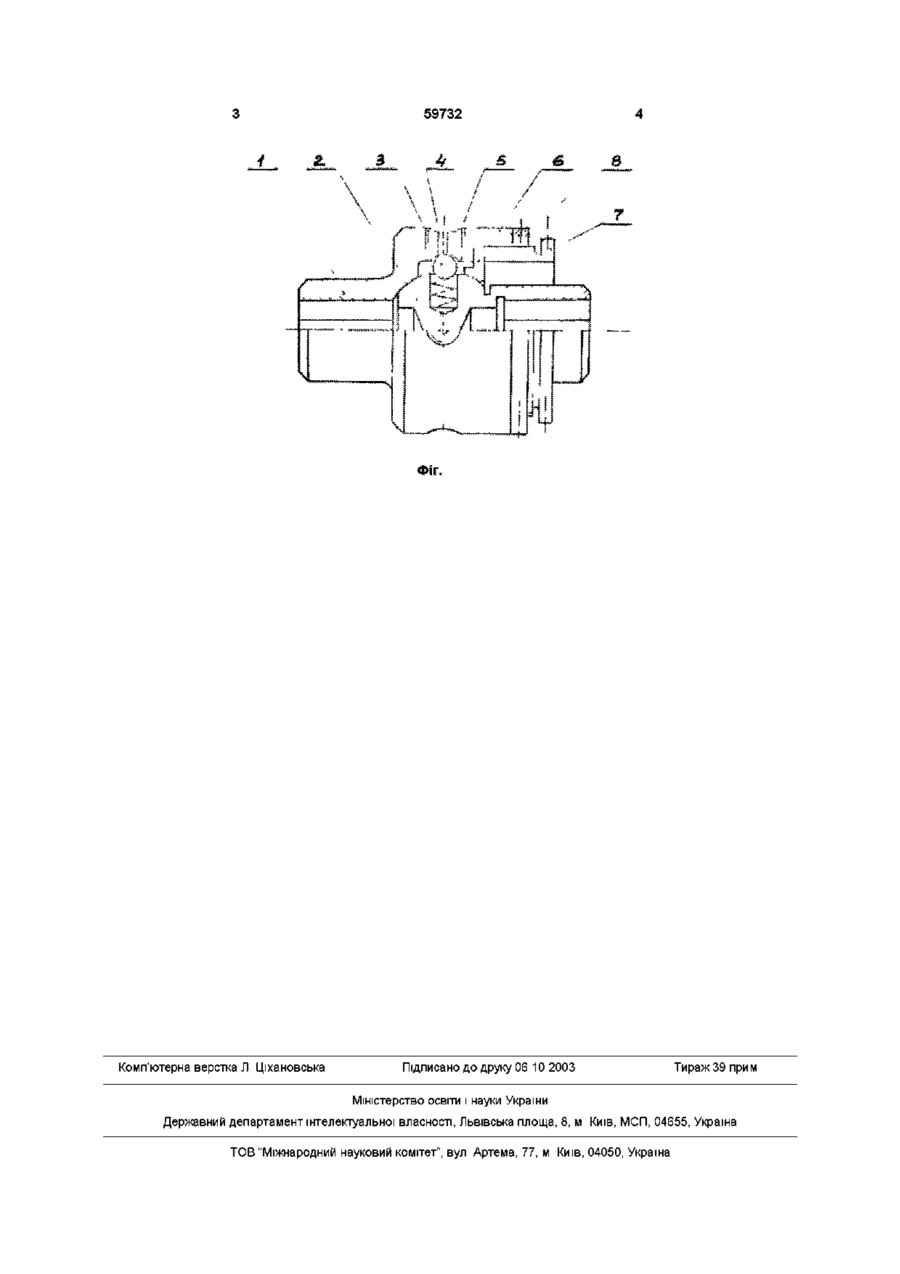

Муфта сферична компенсаційна граничного крутного моменту, що містить півмуфти з сферичними поверхнями, яка відрізняється тим, що одна півмуфта має чашеподібну форму, в яку входить сферична головка другої півмуфти, а розташовані в радіальних отворах останньої підпружинені кульки входять протилежними частинами в лунки різьбових вставок чашеподібної півмуфти Винахід відноситься до машинобудування і може бути використаний в пристроях для з'єднання валів з кутовим зміщенням їх осей Відома компенсаційна муфта [1], яка має дві напівмуфти, зв'язані між собою вузлом у вигляді пальців з сферичною головкою на одному КІНЦІ Недостаток муфти - незначна компенсація кутових зміщень і відсутність запобіжних властивостей Відома компенсаційна муфта [2], яка має на головки веденої напівмуфти сферична поверхня фігурної шайби 6 притискується торцем вгвинченої в чашоподібну частину ведучої напівмуфти 1 різьбової втулки 7, зафіксованої гайкою 8 Внутрішня сферична поверхня ведучої напівмуфти 1 і робоча сферична поверхня шайби 6 утворюють єдину дискретну сферичну поверхню, радіус якої співпадає з радіусом сферичної головки веденої напівмуфти 2 Радіус лунок різьбових вставок 5 більше радіуса кульок З Муфта працює таким чином При обертанні однієї із напівмуфт крутний момент на другу напівмуфту передається через кульки З В нормальному режимі роботи кульки 3 знаходяться в контакті з лунками вставок 5 При перевантаженні кульки 3 викочуються з лунок і, стискуючи пружини 4, входять в радіальні отвори сферичної головки напівмуфти 2, перериваючи передачу моменту При неспівпаданні осей валів, що з'єднуються муфтою, сферична головка напівмуфти 2 повертається відносно дискретної внутрішньої сферичної поверхні, створеної елементами деталей 1 і 6 При цьому кульки 3 займають нове положення відносно лунок різьбових вставок 5 Параметри запобіжних і компенсаційних властивостей муфти регулюються шляхом переміщення в радіальному напрямі різьбових вставок 5 або шляхом заміни пружин 4 Муфта відрізняється простотою конструкції та надійністю роботи Джерела інформації 1 Муфта компенсаційна - А с СССР №238951 2 Муфта компенсаційна - А с СССР №956850, 1982р , БИ №33 - прототип півмуфти з втулкою на одному КІНЦІ І ДИСКОМ на іншому та обойму, що охоплює диски В гніздах дисків розташовані підпружинені кульки, які взаємодіють з поверхнями лунок різьбових вставок обойми Муфта має високі компенсаційні та запобіжні властивості Однак, вона має складну конструкцію Технічне завдання, вирішуване заявленим винаходом, полягає в спрощенні конструкції муфти з одночасним збереженням високих компенсаційних та запобіжних властивостей Сутність заявленого пристрою полягає в тому, що одна напівмуфта має чашоподібну форму, в яку входить сферична головка другої напівмуфти, а розташовані в радіальних отворах останньої підпружені кульки входять протилежними частинами в лунки різьбових вставок чашоподібної напівмуфти Загальний вигляд муфти у поєднанні з поздовжнім розрізом наведено на фіг Муфта складається з ведучої напівмуфти 1, в чашоподібну частину якої входить сферична головка веденої напівмуфти 2 В радіальних отворах останньої розташовані кульки 3, підпружинені пружинами 4 Протилежними частинами кульки входять в лунки різьбових вставок 5 До сферичної со Ю 59732 Комп'ютерна верстка Л Ціхановська Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
