Пристрій для очищення качанів кукурудзи від обгортки

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 59758

Опубліковано: 25.05.2011

Автори: Грубань Василь Анатолійович, Бондаренко Олександр Володимирович, Ракул Олександр Іванович

Завантажити PDF файл.

Формула / Реферат

2. Пристрій за п. 1, який відрізняється тим, що для підвищення якості очищення качанів від обгортки перший розпушувач встановлюється на вході качанів в очисний пристрій, а другий між першим і другим притискними барабанами.

3. Пристрій за п. 1, який відрізняється тим, що для інтенсифікації технологічного процесу розпушування напрямок і швидкість обертання першого розпушувача та притискних барабанів співпадають, а другий обертається в протилежний бік і має швидкість обертання в 1,5 разу меншу.

4. Пристрій за п. 1, який відрізняється тим, що для запобігання забивання розпушувачів обгорткою та домішками еластичні промені виконані двох типорозмірів і розміщені в шаховому порядку.

Текст

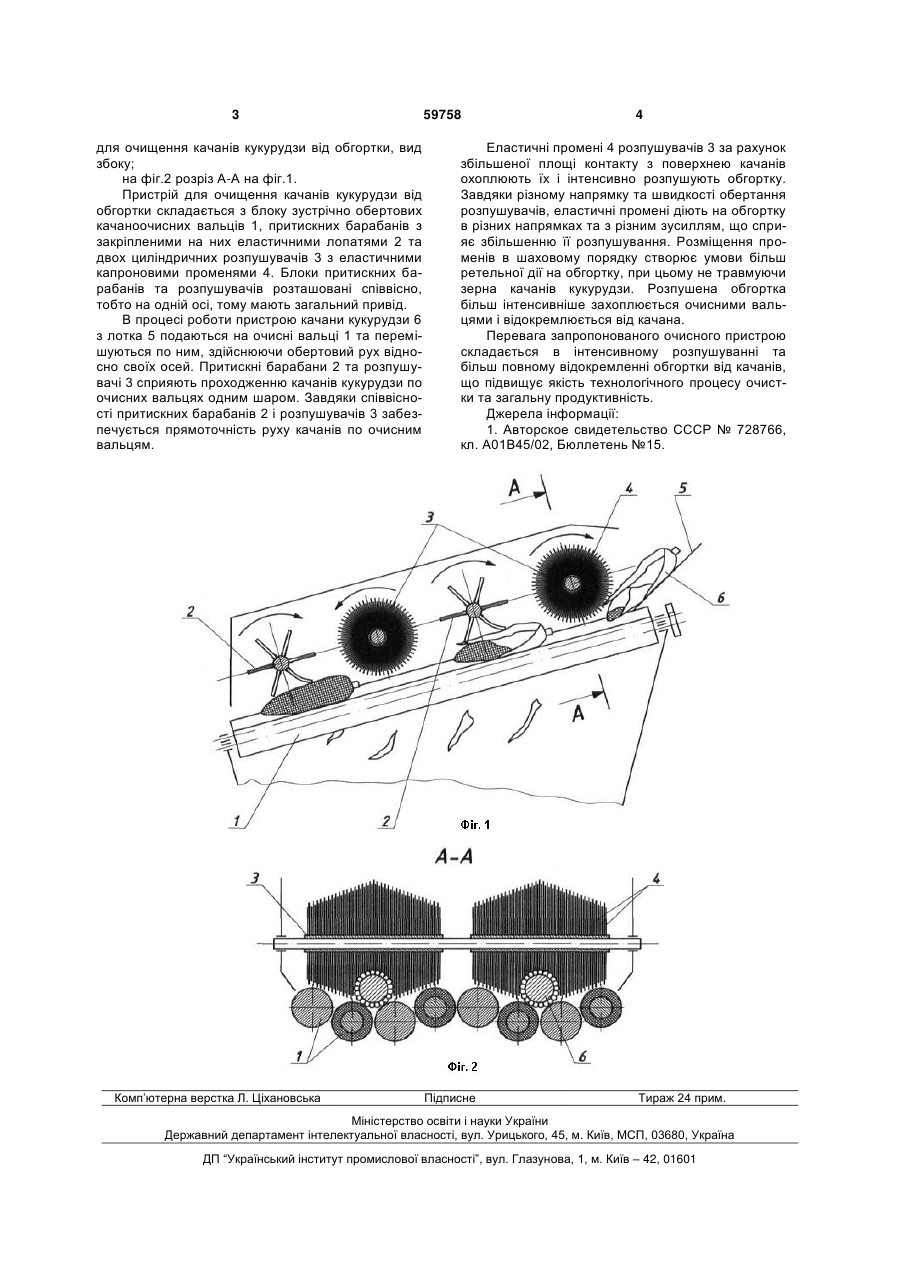

1. Пристрій для очищення качанів кукурудзи від обгортки, що складається з блока зустрічно обертових качаноочисних вальців, притискних барабанів з закріпленими на них еластичними лопатями, який відрізняється тим, що для розмежування функцій притискання качанів і розпушення обгортки додатково встановлені два розпушувачі, 3 для очищення качанів кукурудзи від обгортки, вид збоку; на фіг.2 розріз А-А на фіг.1. Пристрій для очищення качанів кукурудзи від обгортки складається з блоку зустрічно обертових качаноочисних вальців 1, притискних барабанів з закріпленими на них еластичними лопатями 2 та двох циліндричних розпушувачів 3 з еластичними капроновими променями 4. Блоки притискних барабанів та розпушувачів розташовані співвісно, тобто на одній осі, тому мають загальний привід. В процесі роботи пристрою качани кукурудзи 6 з лотка 5 подаються на очисні вальці 1 та перемішуються по ним, здійснюючи обертовий рух відносно своїх осей. Притискні барабани 2 та розпушувачі 3 сприяють проходженню качанів кукурудзи по очисних вальцях одним шаром. Завдяки співвісності притискних барабанів 2 і розпушувачів 3 забезпечується прямоточність руху качанів по очисним вальцям. Комп’ютерна верстка Л. Ціхановська 59758 4 Еластичні промені 4 розпушувачів 3 за рахунок збільшеної площі контакту з поверхнею качанів охоплюють їх і інтенсивно розпушують обгортку. Завдяки різному напрямку та швидкості обертання розпушувачів, еластичні промені діють на обгортку в різних напрямках та з різним зусиллям, що сприяє збільшенню її розпушування. Розміщення променів в шаховому порядку створює умови більш ретельної дії на обгортку, при цьому не травмуючи зерна качанів кукурудзи. Розпушена обгортка більш інтенсивніше захоплюється очисними вальцями і відокремлюється від качана. Перевага запропонованого очисного пристрою складається в інтенсивному розпушуванні та більш повному відокремленні обгортки від качанів, що підвищує якість технологічного процесу очистки та загальну продуктивність. Джерела інформації: 1. Авторское свидетельство СССР № 728766, кл. А01В45/02, Бюллетень №15. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Unit for cleaning maize ears from husks

Автори англійською

Bondarenko Oleksandr Volodymyrovych, Hruban Vasyl Anatoliiovych, Rakul Oleksandr Ivanovych

Назва патенту російською

Устройство для очистки початков кукурузы от обертки

Автори російською

Бондаренко Александр Владимирович, Грубань Василий Анатольевич, Ракул Александр Иванович

МПК / Мітки

Автори: Бондарев Юрій Вікторович, Ушкаренко Віктор Олександрович, Бондарев Віктор Тимофійович, Пелих Віктор Григорович, Бабич Леонід Олексійович

МПК: A01D 45/02

Мітки: качаноочисник, кукурудзи, елеватор, качанів, вмонтований

Формула / Реферат:

1. Качаноочисник, вмонтований в елеватор качанів кукурудзи, що включає в себе каркас з ланцюгово-скребковим транспортером, між верхньою і нижньою гілками якого розташовані качаноочисні вальці, що зустрічно обертаються в парі і знаходяться в безпосередній близькості від ланцюгів транспортера, який відрізняється тим, що в зоні верхньої гілки транспортера над вальцями шарнірно закріплені підпружинені притискні клапани.2. Качаноочисник за...
