Очисник качанів кукурудзи
Номер патенту: 28106
Опубліковано: 26.11.2007
Автори: Бондарев Віктор Тимофійович, Бабич Леонід Олексійович, Бондарев Юрій Вікторович, Ушкаренко Віктор Олександрович
Формула / Реферат
1. Очисник качанів кукурудзи, що містить приймальну камеру, блок зустрічно обертових качаноочисних вальців, пристрій для притиснення качанів до вальців, другий блок зустрічно обертових вальців попереднього очищення вороха качанів кукурудзи, розміщених в нижній частині приймальної камери, який відрізняється тим, що блок зустрічно обертових вальців попереднього очищення качанів розташовано співвісно, тобто на одній осі з блоком зустрічно обертових качаноочисних вальців.
2. Очисник качанів кукурудзи за п. 1, який відрізняється тим, що кількість пар зустрічно обертових вальців попереднього очищення качанів дорівнює кількості пар зустрічно обертових качаноочисних вальців і вказані блоки вальців мають загальний привод.
Текст

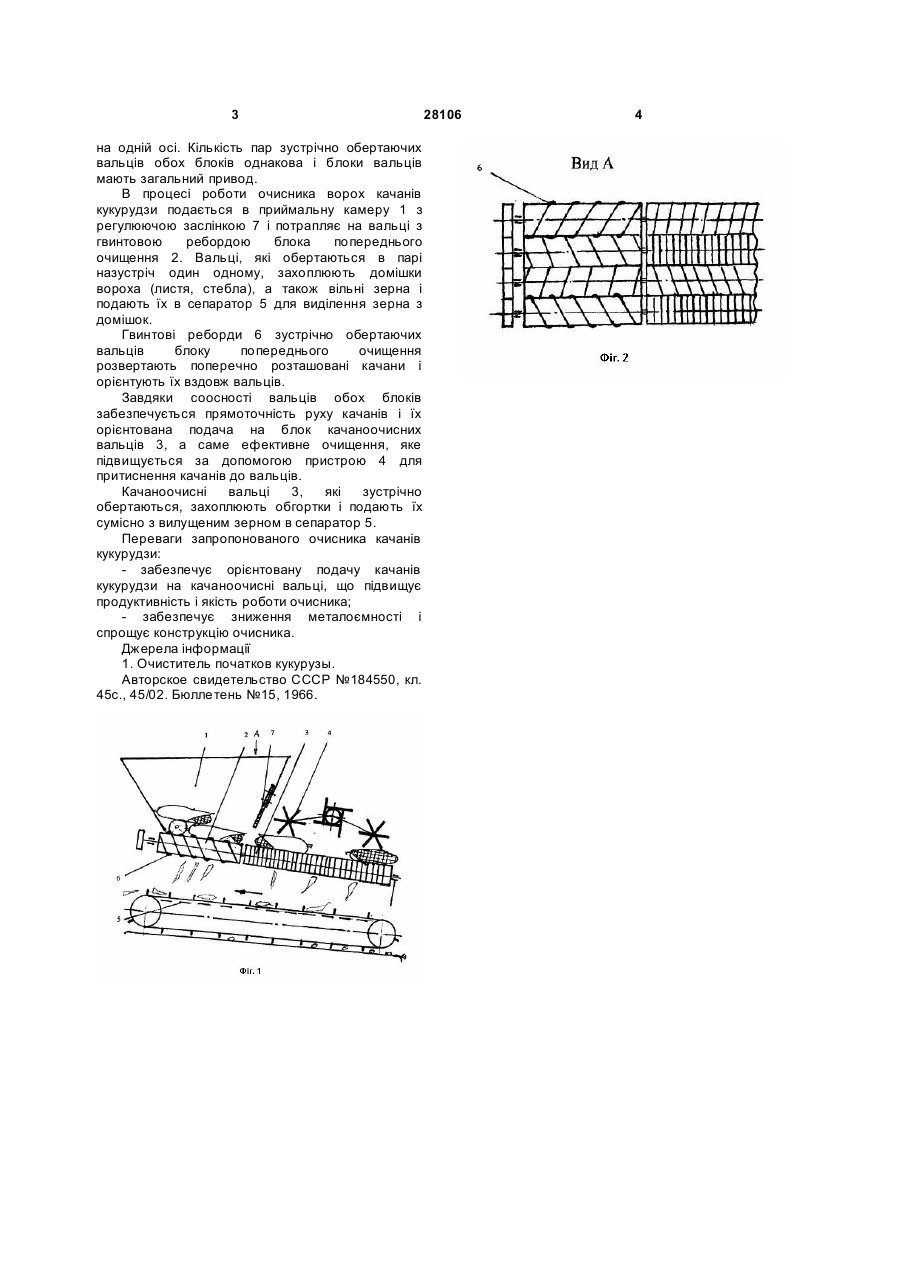

1. Очисник качанів кукурудзи, що містить приймальну камеру, блок зустрічно обертових качаноочисних вальців, пристрій для притиснення качанів до вальців, другий блок зустрічно 3 на одній осі. Кількість пар зустрічно обертаючих вальців обох блоків однакова і блоки вальців мають загальний привод. В процесі роботи очисника ворох качанів кукурудзи подається в приймальну камеру 1 з регулюючою заслінкою 7 і потрапляє на вальці з гвинтовою ребордою блока попереднього очищення 2. Вальці, які обертаються в парі назустріч один одному, захоплюють домішки вороха (листя, стебла), а також вільні зерна і подають їх в сепаратор 5 для виділення зерна з домішок. Гвинтові реборди 6 зустрічно обертаючих вальців блоку попереднього очищення розвертають поперечно розташовані качани і орієнтують їх вздовж вальців. Завдяки соосності вальців обох блоків забезпечується прямоточність руху качанів і їх орієнтована подача на блок качаноочисних вальців 3, а саме ефективне очищення, яке підвищується за допомогою пристрою 4 для притиснення качанів до вальців. Качаноочисні вальці 3, які зустрічно обертаються, захоплюють обгортки і подають їх сумісно з вилущеним зерном в сепаратор 5. Переваги запропонованого очисника качанів кукурудзи: - забезпечує орієнтовану подачу качанів кукурудзи на качаноочисні вальці, що підвищує продуктивність і якість роботи очисника; - забезпечує зниження металоємності і спрощує конструкцію очисника. Джерела інформації 1. Очиститель початков кукурузы. Авторское свидетельство СССР №184550, кл. 45с., 45/02. Бюллетень №15, 1966. 28106 4
ДивитисяДодаткова інформація
Назва патенту англійськоюHusking machine
Автори англійськоюUshkarenko Viktor Oleksandrovych, Bondarev Viktor Tymofiiovych, Babych Leonid Oleksiiovych, Bondarev Yurii Viktorovych
Назва патенту російськоюОчиститель початков кукурузы
Автори російськоюУшкаренко Виктор Александрович, Бондарев Виктор Тимофеевич, Бабич Леонид Алексеевич, Бондарев Юрий Викторович
МПК / Мітки
МПК: A01D 45/02
Мітки: очисник, качанів, кукурудзи
