Мішалка для перемішування рідини
Номер патенту: 59773
Опубліковано: 25.05.2011
Автори: Мікульонок Ігор Олегович, Остріков Володимир Володимирович
Формула / Реферат
1. Мішалка для перемішування рідин, що містить закріплену на валу оболонку обертання у вигляді зрізаного конуса з днищем з боку меншої основи і відкритою більшою основою, при цьому днище виконане з отворами для проходження перемішуваної рідини, яка відрізняється тим, що з боку більшої основи оболонки обертання на валу з можливістю переміщення вздовж нього змонтовано диск.
2. Мішалка за п. 1, яка відрізняється тим, що диск виконано із зубчастою відбортовкою, відігнутою в бік більшої основи оболонки обертання.
Текст

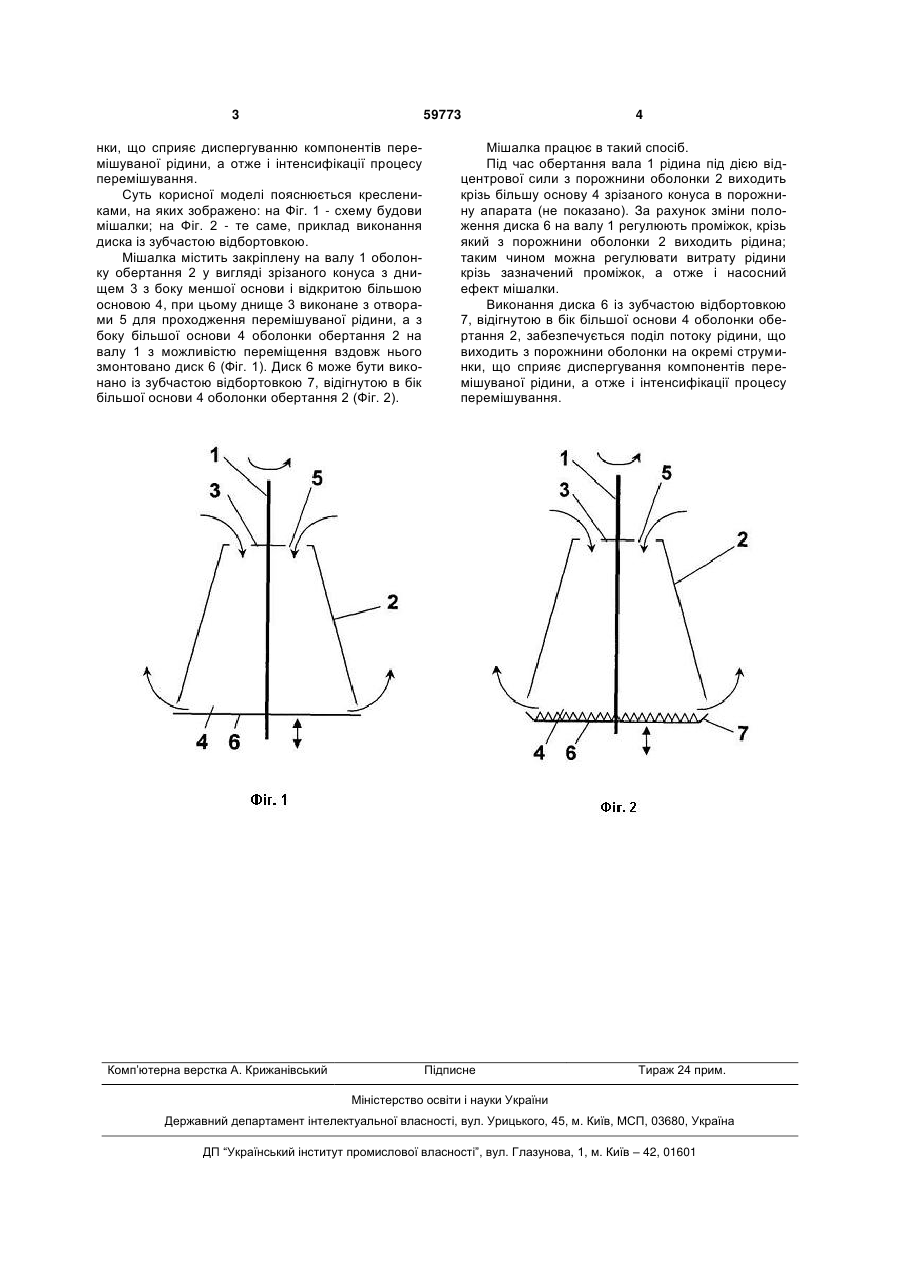

1. Мішалка для перемішування рідин, що містить закріплену на валу оболонку обертання у ви 3 59773 нки, що сприяє диспергуванню компонентів перемішуваної рідини, а отже і інтенсифікації процесу перемішування. Суть корисної моделі пояснюється креслениками, на яких зображено: на Фіг. 1 - схему будови мішалки; на Фіг. 2 - те саме, приклад виконання диска із зубчастою відбортовкою. Мішалка містить закріплену на валу 1 оболонку обертання 2 у вигляді зрізаного конуса з днищем 3 з боку меншої основи і відкритою більшою основою 4, при цьому днище 3 виконане з отворами 5 для проходження перемішуваної рідини, а з боку більшої основи 4 оболонки обертання 2 на валу 1 з можливістю переміщення вздовж нього змонтовано диск 6 (Фіг. 1). Диск 6 може бути виконано із зубчастою відбортовкою 7, відігнутою в бік більшої основи 4 оболонки обертання 2 (Фіг. 2). Комп’ютерна верстка А. Крижанівський 4 Мішалка працює в такий спосіб. Під час обертання вала 1 рідина під дією відцентрової сили з порожнини оболонки 2 виходить крізь більшу основу 4 зрізаного конуса в порожнину апарата (не показано). За рахунок зміни положення диска 6 на валу 1 регулюють проміжок, крізь який з порожнини оболонки 2 виходить рідина; таким чином можна регулювати витрату рідини крізь зазначений проміжок, а отже і насосний ефект мішалки. Виконання диска 6 із зубчастою відбортовкою 7, відігнутою в бік більшої основи 4 оболонки обертання 2, забезпечується поділ потоку рідини, що виходить з порожнини оболонки на окремі струминки, що сприяє диспергування компонентів перемішуваної рідини, а отже і інтенсифікації процесу перемішування. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
