Лінія неперервної вулканізації

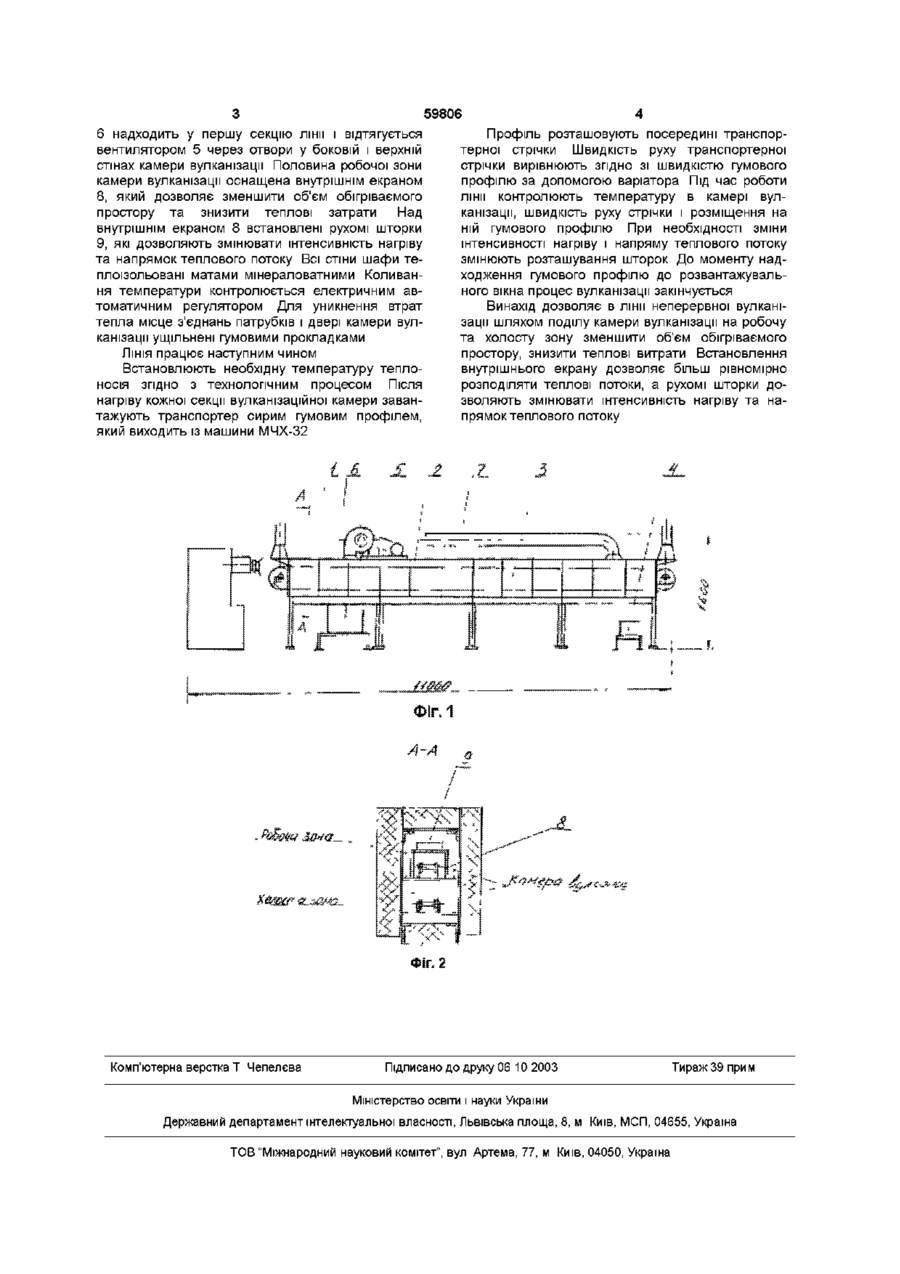

1 ЛІНІЯ неперервної вулканізації, що складається із камери вулканізації у вигляді тунелю, транспортера та системи циркуляції повітря, яка відрізняється тим, що камера вулканізації розділена на робочу та холосту зони, а половина робочої зони оснащена внутрішнім екраном 2 ЛІНІЯ неперервної вулканізації за п 1, яка відрізняється тим, що над внутрішнім екраном встановлені рухомі шторки лені рухомі шторки Винахід ілюструється кресленнями На Фіг 1 зображено загальний вигляд лінії неперервної вулканізації, на Фіг 2 - розріз А-А ЛІНІЯ неперервної вулканізації складається із транспортера 1, каркаса 2, стаціонарних щитів З, привода 4, вентилятора 5, калорифера 6, повітропроводів 7, внутрішнього екрана 8 та рухомих шторок 9 Основним робочим елементом лінії неперервної дії є транспортер 1, який складається з ведучого, веденого, прижимного, підтримуючого та натяжного роликів і транспортерної стрічки Транспортер 1 установлений у каркасі 2 По бокам, зверху та знизу каркаса 2 закріплені стаціонарні щити 3 і ЗНІМНІ двері, які своїми внутрішніми поверхнями утворюють камеру вулканізації, яка розділена на робочу та холосту зони Транспортерна стрічка приводиться у рух приводом 4 через ведучий ролик Натяг стрічки регулюється прижимним роликом Ведучий та ведений ролики виходять за межі каркасу 2 для прийому сирого і зняття звулканізованого гумового профілю Вулканізація гумового профілю відбувається під час руху завантаженого транспортеру 1 від завантажувального до розвантажувального вікна Теплоносієм при процесі вулканізації є повітря Система циркуляції повітря є замкнутою Вентилятор подання повітря 5 забезпечує його циркуляцією між калорифером 6 і камерою вулканізації через систему повітропроводів 7 Гаряче повітря від калорифера (О о 00 ю 59806 6 надходить у першу секцію лінії і відтягується вентилятором 5 через отвори у боковій і верхній стінах камери вулканізації Половина робочої зони камери вулканізації оснащена внутрішнім екраном 8, який дозволяє зменшити об'єм обігріваємого простору та знизити теплові затрати Над внутрішнім екраном 8 встановлені рухомі шторки 9, які дозволяють змінювати інтенсивність нагріву та напрямок теплового потоку Всі стіни шафи теплоізольовані матами мінераловатними Коливання температури контролюється електричним автоматичним регулятором Для уникнення втрат тепла місце з'єднань патрубків і двері камери вулканізації ущільнені гумовими прокладками ЛІНІЯ працює наступним чином Встановлюють необхідну температуру теплоносія згідно з технологічним процесом Після нагріву кожної секції вулканізаційної камери завантажують транспортер сирим гумовим профілем, який виходить із машини МЧХ-32 Комп'ютерна верстка Т Чепелєва Профіль розташовують посередині транспортерної стрічки Швидкість руху транспортерної стрічки вирівнюють згідно зі швидкістю гумового профілю за допомогою варіатора Під час роботи лінії контролюють температуру в камері вулканізації, швидкість руху стрічки і розміщення на ній гумового профілю При необхідності зміни інтенсивності нагріву і напряму теплового потоку змінюють розташування шторок До моменту надходження гумового профілю до розвантажувального вікна процес вулканізації закінчується Винахід дозволяє в лінії неперервної вулканізації шляхом поділу камери вулканізації на робочу та холосту зону зменшити об'єм обігріваємого простору, знизити теплові витрати Встановлення внутрішнього екрану дозволяє більш рівномірно розподіляти теплові потоки, а рухомі шторки дозволяють змінювати інтенсивність нагріву та напрямок теплового потоку Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
