П’єзоелектричний трансформатор
Номер патенту: 59819
Опубліковано: 25.05.2011
Автори: Моргун Ігор Олегович, Ткаченко Олександр Сергійович, Базіло Костянтин Вікторович, Шарапов Валерій Михайлович, Савін Віктор Гурійович
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'езоелемент з двома системами електродів, джерело електричних коливань та електричне навантаження, який відрізняється тим, що в п'єзотрансформатор введено дві котушки індуктивності та конденсатор, причому перша індуктивність з'єднана з джерелом електричних коливань та конденсатором і другою котушкою індуктивності, яка з'єднана з першим електродом, першої системи електродів п'єзоелемента, а перший електрод другої системи електродів з'єднаний з електричним навантаженням, інші електроди джерела електричних коливань, конденсатора, п'єзоелемента та електричного навантаження з'єднані з загальним проводом схеми.
Текст

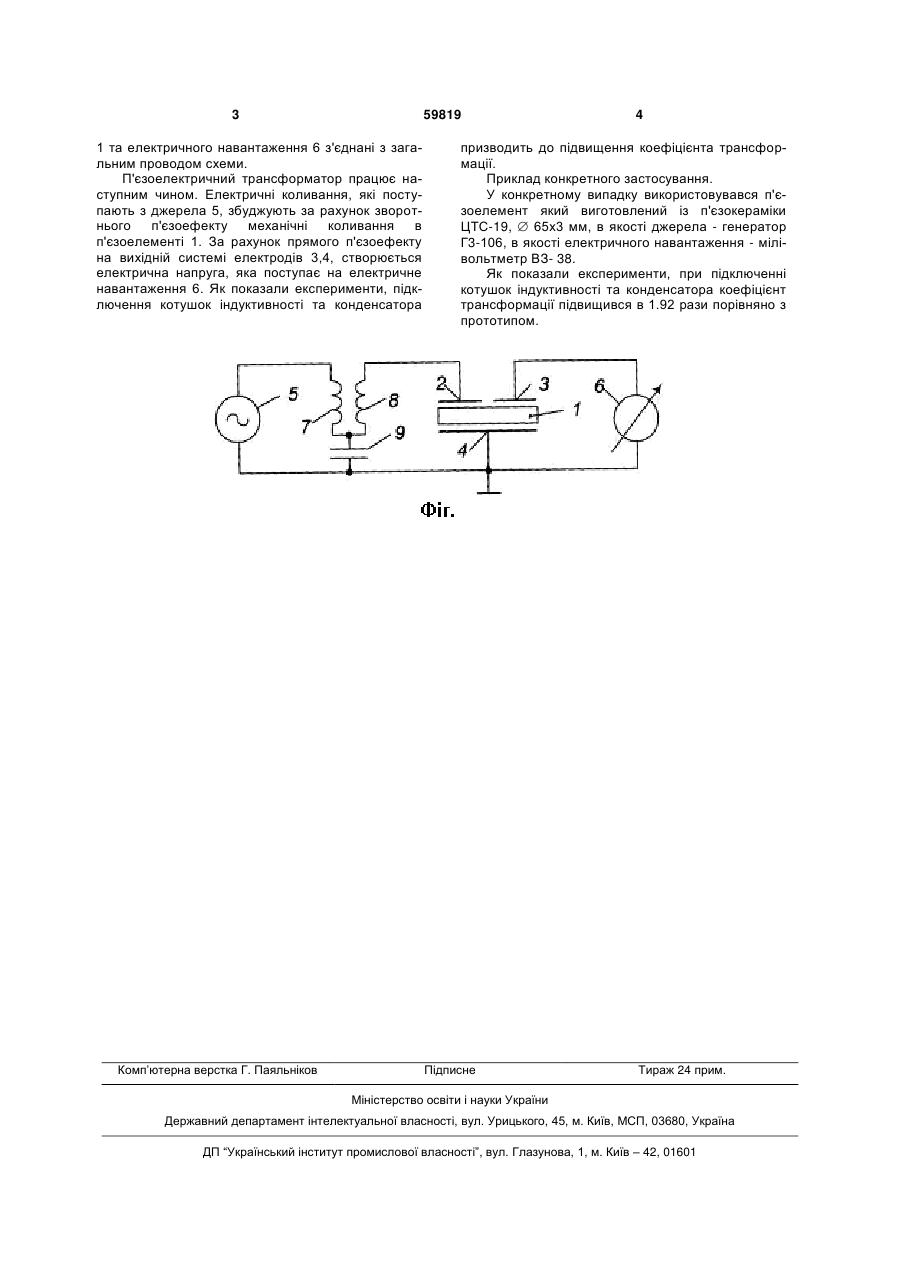

П'єзоелектричний трансформатор, який містить п'езоелемент з двома системами електродів, джерело електричних коливань та електричне 3 59819 1 та електричного навантаження 6 з'єднані з загальним проводом схеми. П'єзоелектричний трансформатор працює наступним чином. Електричні коливання, які поступають з джерела 5, збуджують за рахунок зворотнього п'єзоефекту механічні коливання в п'єзоелементі 1. За рахунок прямого п'єзоефекту на вихідній системі електродів 3,4, створюється електрична напруга, яка поступає на електричне навантаження 6. Як показали експерименти, підключення котушок індуктивності та конденсатора Комп’ютерна верстка Г. Паяльніков 4 призводить до підвищення коефіцієнта трансформації. Приклад конкретного застосування. У конкретному випадку використовувався п'єзоелемент який виготовлений із п'єзокераміки ЦТС-19, 65x3 мм, в якості джерела - генератор Г3-106, в якості електричного навантаження - мілівольтметр ВЗ- 38. Як показали експерименти, при підключенні котушок індуктивності та конденсатора коефіцієнт трансформації підвищився в 1.92 рази порівняно з прототипом. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric tpransformer
Автори англійськоюSharapov Valerii Mykhailovych, Savin Viktor Huriiovych, Bazilo Kostiantyn Viktorovych, Morhun Ihor Olehovych, Tkachenko Oleksandr Serhiiovych
Назва патенту російськоюПьезоелектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Савин Виктор Гурьевич, Базило Константин Викторович, Моргун Игорь Олегович, Ткаченко Александр Сергеевич
МПК / Мітки
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
