П’єзокерамічний суматор

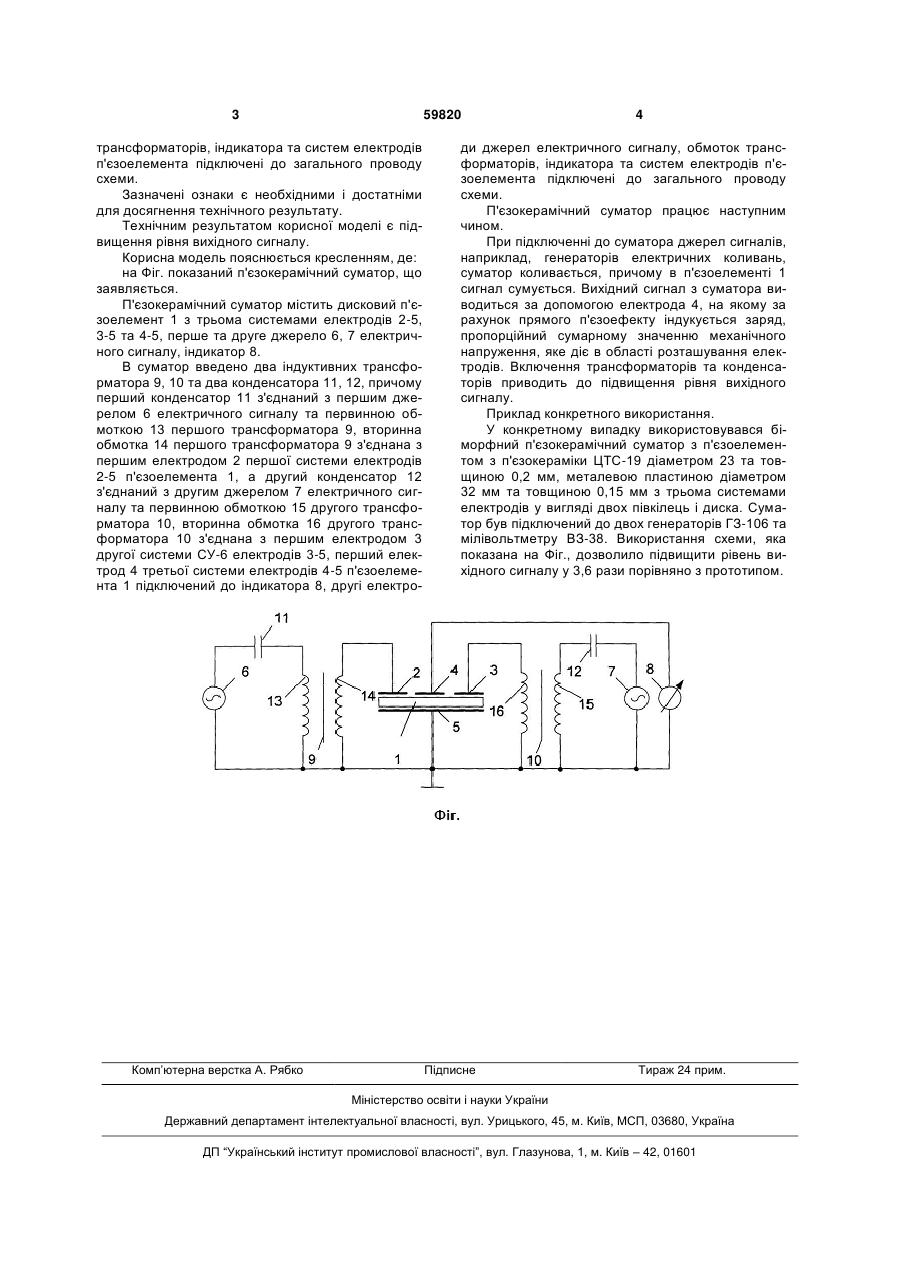

П'єзокерамічний суматор, який містить мономорфний або біморфний п'єзоелемент з трьома системами електродів, перше та друге джерела електричного сигналу, індикатор вихідного сигналу, який відрізняється тим, що в суматор введено два індуктивних трансформатори та два конденсатори, причому перший конденсатор з'єднаний з першим джерелом електричного сигналу та пер 3 59820 трансформаторів, індикатора та систем електродів п'єзоелемента підключені до загального проводу схеми. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом корисної моделі є підвищення рівня вихідного сигналу. Корисна модель пояснюється кресленням, де: на Фіг. показаний п'єзокерамічний суматор, що заявляється. П'єзокерамічний суматор містить дисковий п'єзоелемент 1 з трьома системами електродів 2-5, 3-5 та 4-5, перше та друге джерело 6, 7 електричного сигналу, індикатор 8. В суматор введено два індуктивних трансформатора 9, 10 та два конденсатора 11, 12, причому перший конденсатор 11 з'єднаний з першим джерелом 6 електричного сигналу та первинною обмоткою 13 першого трансформатора 9, вторинна обмотка 14 першого трансформатора 9 з'єднана з першим електродом 2 першої системи електродів 2-5 п'єзоелемента 1, а другий конденсатор 12 з'єднаний з другим джерелом 7 електричного сигналу та первинною обмоткою 15 другого трансформатора 10, вторинна обмотка 16 другого трансформатора 10 з'єднана з першим електродом 3 другої системи СУ-6 електродів 3-5, перший електрод 4 третьої системи електродів 4-5 п'єзоелемента 1 підключений до індикатора 8, другі електро Комп’ютерна верстка А. Рябко 4 ди джерел електричного сигналу, обмоток трансформаторів, індикатора та систем електродів п'єзоелемента підключені до загального проводу схеми. П'єзокерамічний суматор працює наступним чином. При підключенні до суматора джерел сигналів, наприклад, генераторів електричних коливань, суматор коливається, причому в п'єзоелементі 1 сигнал сумується. Вихідний сигнал з суматора виводиться за допомогою електрода 4, на якому за рахунок прямого п'єзоефекту індукується заряд, пропорційний сумарному значенню механічного напруження, яке діє в області розташування електродів. Включення трансформаторів та конденсаторів приводить до підвищення рівня вихідного сигналу. Приклад конкретного використання. У конкретному випадку використовувався біморфний п'єзокерамічний суматор з п'єзоелементом з п'єзокераміки ЦТС-19 діаметром 23 та товщиною 0,2 мм, металевою пластиною діаметром 32 мм та товщиною 0,15 мм з трьома системами електродів у вигляді двох півкілець і диска. Суматор був підключений до двох генераторів ГЗ-106 та мілівольтметру ВЗ-38. Використання схеми, яка показана на Фіг., дозволило підвищити рівень вихідного сигналу у 3,6 рази порівняно з прототипом. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
