Спосіб лазерної розробки газогідратних родовищ

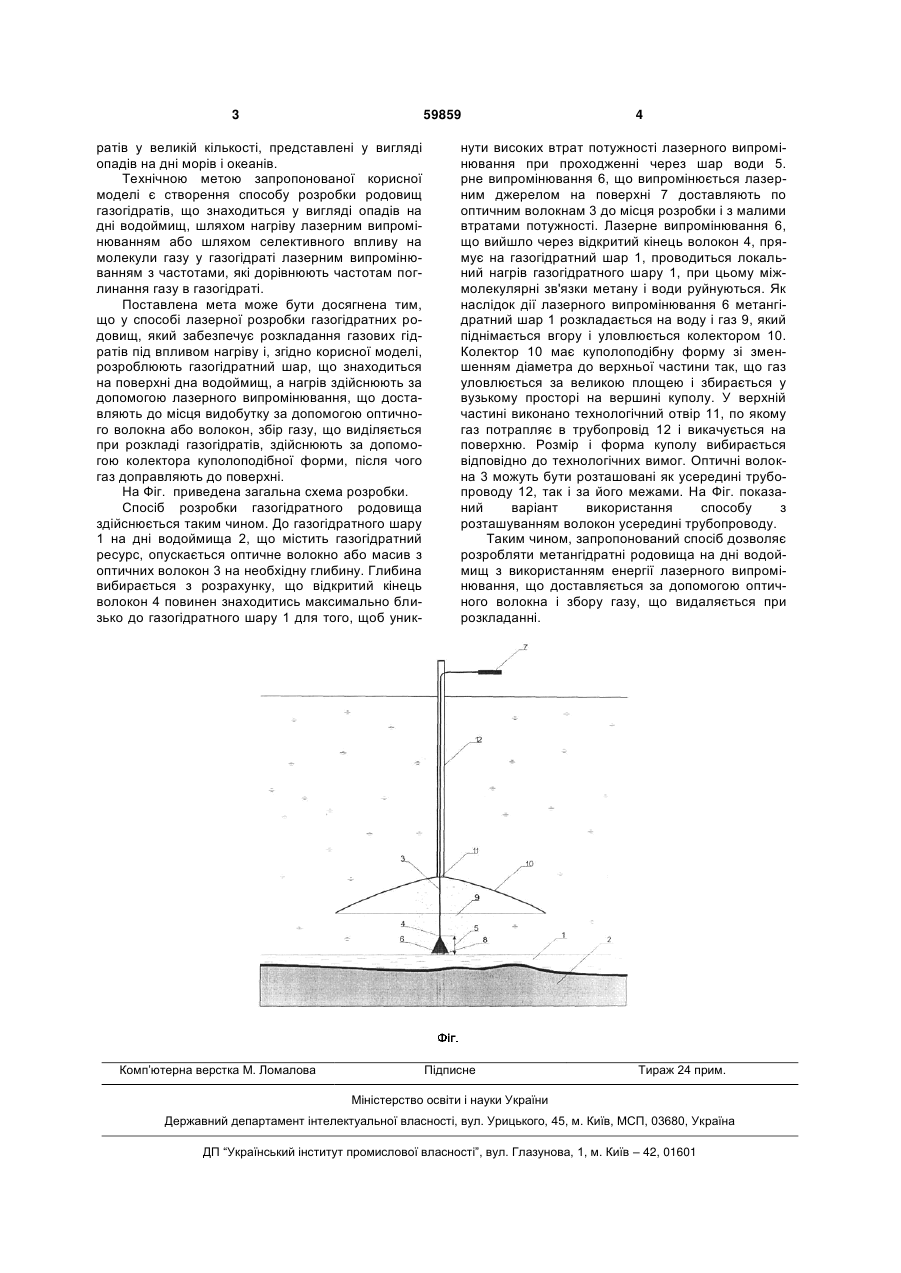

Спосіб лазерної розробки газогідратних родовищ, що включає розкладання газових гідратів під 3 59859 ратів у великій кількості, представлені у вигляді опадів на дні морів і океанів. Технічною метою запропонованої корисної моделі є створення способу розробки родовищ газогідратів, що знаходиться у вигляді опадів на дні водоймищ, шляхом нагріву лазерним випромінюванням або шляхом селективного впливу на молекули газу у газогідраті лазерним випромінюванням з частотами, які дорівнюють частотам поглинання газу в газогідраті. Поставлена мета може бути досягнена тим, що у способі лазерної розробки газогідратних родовищ, який забезпечує розкладання газових гідратів під впливом нагріву і, згідно корисної моделі, розроблюють газогідратний шар, що знаходиться на поверхні дна водоймищ, а нагрів здійснюють за допомогою лазерного випромінювання, що доставляють до місця видобутку за допомогою оптичного волокна або волокон, збір газу, що виділяється при розкладі газогідратів, здійснюють за допомогою колектора куполоподібної форми, після чого газ доправляють до поверхні. На Фіг. приведена загальна схема розробки. Спосіб розробки газогідратного родовища здійснюється таким чином. До газогідратного шару 1 на дні водоймища 2, що містить газогідратний ресурс, опускається оптичне волокно або масив з оптичних волокон 3 на необхідну глибину. Глибина вибирається з розрахунку, що відкритий кінець волокон 4 повинен знаходитись максимально близько до газогідратного шару 1 для того, щоб уник Комп’ютерна верстка М. Ломалова 4 нути високих втрат потужності лазерного випромінювання при проходженні через шар води 5. рне випромінювання 6, що випромінюється лазерним джерелом на поверхні 7 доставляють по оптичним волокнам 3 до місця розробки і з малими втратами потужності. Лазерне випромінювання 6, що вийшло через відкритий кінець волокон 4, прямує на газогідратний шар 1, проводиться локальний нагрів газогідратного шару 1, при цьому міжмолекулярні зв'язки метану і води руйнуються. Як наслідок дії лазерного випромінювання 6 метангідратний шар 1 розкладається на воду і газ 9, який піднімається вгору і уловлюється колектором 10. Колектор 10 має куполоподібну форму зі зменшенням діаметра до верхньої частини так, що газ уловлюється за великою площею і збирається у вузькому просторі на вершині куполу. У верхній частині виконано технологічний отвір 11, по якому газ потрапляє в трубопровід 12 і викачується на поверхню. Розмір і форма куполу вибирається відповідно до технологічних вимог. Оптичні волокна 3 можуть бути розташовані як усередині трубопроводу 12, так і за його межами. На Фіг. показаний варіант використання способу з розташуванням волокон усередині трубопроводу. Таким чином, запропонований спосіб дозволяє розробляти метангідратні родовища на дні водоймищ з використанням енергії лазерного випромінювання, що доставляється за допомогою оптичного волокна і збору газу, що видаляється при розкладанні. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
